Comment fonctionnent les transistors?

Un transistor est un dispositif semi-conducteur qui contrôle le courant en amplifiant les signaux faibles ou en agissant comme un interrupteur sans contact, avec deux types principaux PNP et NPN en fonction de sa structure de jonctions PN étroitement espacées qui divisent le dispositif dans la base, l'émetteur et le collecteur, ce qui réalise, ce qui réalise, ce qui réalise, ce qui a faitIl dans presque tous les systèmes électroniques modernes, y compris les microprocesseurs, les amplificateurs et les commutateurs, où sa capacité à activer rapidement les courants activés et désactivés permet un traitement sophistiqué et à grande vitesse dans l'informatique.

Catalogue

Comprendre la structure centrale des transistors

Au cœur d'un transistor se trouve la jonction PN, qui se forme dans le bloc de construction de ce composant électronique.Un transistor se compose de deux jonctions PN disposées consécutives, créant une structure NPN ou PNP.Étant donné que les transistors NPN fabriqués à partir de silicium dominent le marché, nous nous concentrerons sur le transistor NPN silicium dans cette explication.

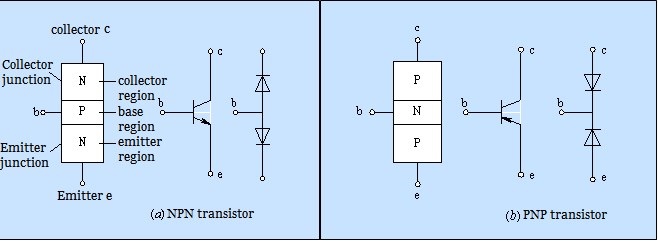

Structure du transistor NPN

Dans un transistor NPN, l'écoulement d'électrons de l'émetteur au collecteur est contrôlé par la base.Lorsqu'un petit courant circule dans la base, il permet à un courant plus grand de passer de l'émetteur au collecteur, permettant une amplification ou une commutation.

Un transistor NPN se compose de trois régions:

• Émetteur (n-type)

Fortement dopé pour fournir une forte concentration d'électrons.

• Base (Type P)

Mince et légèrement dopé, permettant l'écoulement contrôlé d'électrons.

• collectionneur (n-type)

Légèrement dopé avec une zone plus grande par rapport à l'émetteur pour collecter efficacement les électrons.

Comparaison des configurations NPN et PNP

Ce choix dépend des exigences de l'application spécifiques, telles que l'amplification ou la commutation.Les transistors NPN de silicium sont souvent préférés pour leur vitesse et leur manipulation de puissance impressionnantes, une sélection éclairée par une multitude de données expérimentales et les qualités intrinsèques du silicium.

La superposition complexe requise pour la création de jonction utilise des techniques de dépôt précises comme le dépôt chimique de vapeur et la photolithographie.Ceux-ci permettent un contrôle détaillé de la préservation de l'intégrité et des fonctionnalités de la jonction, présentant des normes de l'industrie affinées au fil des ans.

L'incorporation de ces transistors dans les circuits exige également une compréhension de leurs paramètres thermiques et électriques.Les progrès de la science des matériaux et de l'ingénierie continuent d'étendre ces limites, ouvrant la voie à de nouveaux gains de miniaturisation et d'efficacité.

États opérationnels du transistor

Coupure de coupure

À l'état de coupure, la tension appliquée à la jonction émetteur du transistor est inférieure au seuil requis pour que la jonction PN se déroule.En conséquence, il n'y a pas de courant de base, de courant de collecteur ou de courant d'émetteur, et le transistor n'amplifie pas le courant.Le transistor est «éteint» et le collecteur et l'émetteur ont approximativement la même tension.

État actif

Le transistor pénètre dans l'état actif lorsque la jonction émetteur est biaisée et la jonction collector est biaisée.Dans cet état, la tension à travers la jonction émetteur dépasse la tension d'activation de la jonction PN, permettant au courant de s'écouler.Le courant de base contrôle le courant du collecteur, permettant au transistor d'amplifier le signal d'entrée.Le gain de courant (β) est défini comme β = ΔIC / ΔIB, où IC est le courant du collecteur et IB est le courant de base.

État de saturation

En saturation, la tension appliquée à la jonction émetteur est supérieure à la tension de conduction de la jonction PN, et le courant de base a augmenté à un point où les augmentations supplémentaires n'entraînent pas une augmentation proportionnelle du courant du collecteur.Le transistor perd sa capacité d'amplification et se comporte comme un interrupteur fermé.La tension entre le collecteur et l'émetteur est très faible, signalant que le transistor est "ON" et dans un état entièrement conducteur.

L'état de fonctionnement d'un transistor peut être identifié en mesurant la tension à chacun de ses bornes (base, collecteur et émetteur).Vous pouvez utiliser des multimètres pour évaluer l'état de travail des transistors pendant la maintenance ou le dépannage.

Principes de la fonctionnalité du transistor

Il existe deux principaux types de transistors en fonction de leurs matériaux: le germanium et le silicium.Chacun d'eux peut avoir deux configurations structurelles: NPN et PNP.Cependant, les transistors les plus couramment utilisés sont les transistors en silicium NPN et PNP germanium.

• Semi-conducteurs de type N, le phosphore est ajouté au silicium pur pour créer des électrons libres qui contribuent à la conduction électrique.

• Semi-conducteurs de type P, le bore est ajouté, introduisant des trous (porteurs de charge positifs) qui facilitent la conduction.

Bien que les transistors NPN et PNP aient différentes polarités d'alimentation, leurs principes de travail sont les mêmes.Ci-dessous, nous nous concentrerons sur le processus d'amplification actuel dans les transistors en silicium NPN.

Le flux de courant dans les transistors NPN dans un transistor NPN

• La jonction émetteur, étant biaisée vers l'avant, permet un flux d'électrons de l'émetteur à la base.Étant donné que la base est très mince, la plupart des électrons traversent la base et atteignent le collecteur, formant le courant du collecteur (IC).

• Un petit nombre d'électrons se recombine avec des trous dans la base, créant un petit courant de base (IB).Le courant d'émetteur (IE) est la somme des courants de base et de collecteur:

Cette relation démontre que la majorité du courant de l'émetteur s'écoule dans le collecteur, avec seulement une petite partie entrant dans la base.

Amplification actuelle

La propriété d'amplification actuelle d'un transistor NPN peut être décrite par deux facteurs clés:

• Gain de courant à courant continu (β₁): c'est le rapport du CI de courant du collecteur au courant de base IB.

• Gain de courant CA (β): c'est le rapport de la variation du courant du collecteur ΔIC à la variation du courant de base ΔIB pendant le fonctionnement dynamique (AC).

Aux basses fréquences, les gains de courant CC et CA sont similaires, ils ne sont donc souvent pas strictement distingués.

Gain actuel dans la configuration de base commune

Dans une configuration de base commune, le gain de courant est défini par α:

• Gain de courant à courant continu (α₁): c'est le rapport du CI de courant du collecteur au courant d'émetteur IE.

• Gain de courant CA (α): similaire à β, α est défini comme le rapport de la variation du courant du collecteur ΔIC à la variation du courant de l'émetteur ΔIE.

Dans la plupart des cas, α est proche de 1, ce qui signifie que presque tout le courant de l'émetteur s'écoule dans le collecteur.

Relation entre β et α

La relation entre β et α peut être exprimée comme:

​

ou inversement:

​

Cela montre que lorsque α s'approche 1, β devient grand, faisant du transistor un amplificateur de courant efficace.

Bien que les transistors soient principalement des amplificateurs de courant, ils sont souvent utilisés dans les circuits comme amplificateurs de tension.Cela se fait en convertissant le courant amplifié en tension à l'aide de résistances dans le circuit, permettant de petites modifications du courant d'entrée (à la base) pour produire des changements de tension de sortie (au niveau du collecteur)

Mécanisme d'amplification du transistor

Dynamique du mouvement des électrons et de la génération actuelle

Les électrons émis par la base sont chargés de lancer le courant de l'émetteur (IE).Ces électrons naviguent à travers des gradients de concentration, diffusant à travers la région de base pour atteindre le collecteur.Ce voyage, culminant dans la formation du courant du collecteur (IC), influence la capacité du transistor à amplifier les signaux.

Diffusion, recombinaison et leur impact

Le potentiel d'amplification dans les transistors est profondément affecté par la proportion d'électrons qui se diffusent avec succès au collecteur par rapport à ceux qui se recombinent avec des trous dans la base.Cet équilibre consiste à définir le gain, impactant diverses applications transcendant l'utilisation des transistors standard.La manipulation ciblée de ces facteurs peut augmenter les capacités d'amplification.

Conception stratégique en amplification

La conception du circuit met fréquemment l'accent sur les stratégies pour stimuler les électrons atteignant le collecteur tout en diminuant la recombinaison.La précision des niveaux de dopage et de la sélection des matériaux consiste à optimiser la mobilité des électrons et à gérer les taux de recombinaison.Les ingénieurs utilisent ces stratégies, ajustant méticuleusement les traits de transistor pour atteindre des cibles comme une plus grande bande passante et une efficacité énergétique.Cette introspection peut conduire à de nouvelles solutions.

Avancement de l'amélioration des transistors

En choisissant les matériaux semi-conducteurs judicieusement et en élaborant des conceptions avec précision, des gains substantiels dans l'amplification des transistors sont réalisables.Des informations sur les comportements électroniques favorisent les innovations, étendant les limites des capacités technologiques.Le processus amplifie les prouesses des appareils et ouvre des voies vers les progrès futures, enrichissant la portée de la technologie.

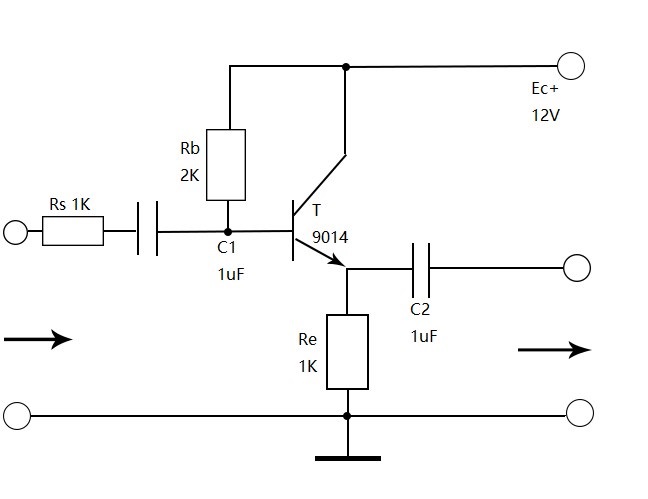

Circuit d'amplificateur transistors

Un circuit d'amplificateur, composé de transistors, est un bloc de construction fondamental dans des systèmes d'amplification plus complexes.Il exploite les propriétés des dispositifs semi-conducteurs, soit le courant d'entrée d'un transistor de jonction bipolaire (BJT), soit la tension d'entrée d'un transistor à effet de champ (FET) pour contrôler le courant de sortie et atteindre l'amplification du signal.

Présentation du circuit d'amplificateur

Le circuit d'amplificateur se compose généralement d'un BJT ou d'un FET.Conceptuellement, le circuit peut être modélisé comme un réseau à deux ports, avec sa fonction d'amplification mise en évidence par ce qui suit:

• Le circuit utilise les capacités de contrôle du transistor (BJT ou FET) pour amplifier les signaux d'entrée faibles.Le signal de sortie présente une tension ou un courant accru, ainsi qu'une énergie améliorée.

• L'énergie requise pour l'amplification du signal de sortie provient de l'alimentation CC.Cependant, il est converti en énergie du signal via le transistor, fournissant la sortie nécessaire à la charge.

Composition de circuit

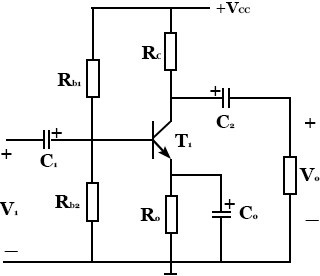

Les circuits d'amplificateurs de transistor sont disponibles en trois configurations communes: émetteur (CE) commun (CB) et collecteur commun (CC).Chaque configuration a des caractéristiques distinctes, offrant une gamme de conceptions d'amplificateurs à transistor unique.

Dans un circuit d'émetteur commun, les boucles d'entrée et de sortie passent toutes deux à travers le terminal émetteur du transistor.Cette configuration est connue pour offrir un gain de tension.Le circuit de base commun permet aux boucles d'entrée et de sortie de passer à travers la base du transistor, fournissant généralement une faible impédance d'entrée et une impédance de sortie élevée.

Le circuit de collecteur commun, où les boucles d'entrée et de sortie passent dans le collecteur, est principalement utilisée pour l'appariement d'impédance et ne présente généralement aucun gain de tension, mais offre un gain de courant.

Le processus d'amplification repose sur la séparation des chemins de signal AC et CC, simplifiant l'analyse du circuit en composants AC et CC distincts.En analysant le circuit en termes de chemins AC et CC, nous pouvons clairement voir comment le transistor module le signal d'entrée entraînant une amplification efficace à la sortie.Cette approche donne un aperçu à la fois du comportement du signal dynamique et du point de fonctionnement CC sous-jacent du circuit de l'amplificateur.

Questions fréquemment posées [FAQ]

1. Quelle est la fonction de base d'un transistor?

Un transistor est un dispositif semi-conducteur utilisé pour amplifier ou commuter les signaux électroniques et la puissance électrique.Les transistors sont l'un des éléments constitutifs de base de l'électronique moderne.Il est composé de matériaux semi-conducteurs généralement avec au moins trois bornes pour la connexion à un circuit externe.

2. Comment un transistor s'allume-t-il?

Avec un signal nul appliqué à la base du transistor, il désactive «désactiver» agissant comme un interrupteur ouvert et des flux de courant de collecteur zéro.Avec un signal positif appliqué à la base du transistor, il tourne «sur» agissant comme un interrupteur fermé et le courant de circuit maximum traverse l'appareil.

3. Comment utilisez-vous un transistor?

L'une des utilisations les plus courantes pour les transistors dans un circuit électronique est les commutateurs simples.En bref, un transistor effectue un courant à travers le chemin collecteur-émetteur uniquement lorsqu'une tension est appliquée à la base.Lorsqu'aucune tension de base n'est présente, l'interrupteur est désactivé.Lorsque la tension de base est présente, l'interrupteur est allumé.

4. Qu'est-ce qu'une explication simple du transistor?

Un transistor est un composant électronique qui peut être utilisé dans le cadre d'un amplificateur ou comme commutateur.Il est fait d'un matériau semi-conducteur.Le transistor peut être utilisé pour une variété de choses différentes, y compris les amplificateurs et les commutateurs numériques pour les microprocesseurs informatiques.Le travail numérique utilise principalement des MOSFET.

5. Comment testez-vous un transistor?

Connectez la borne de base du transistor à la borne marquée positive (généralement rouge de couleur) sur le multimètre.Connectez le terminal marqué négatif ou commun (généralement noir de couleur) au collecteur et mesurez la résistance.Il doit lire un circuit ouvert (il devrait y avoir une déviation pour un transistor PNP).
