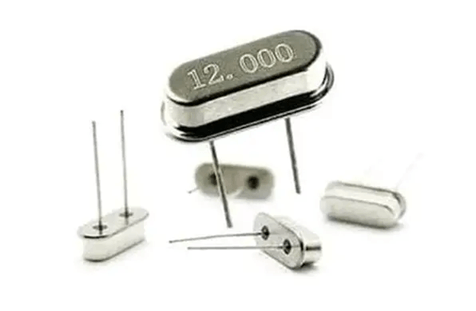

Un oscillateur à cristal est un circuit électronique qui utilise un cristal de quartz pour créer un signal d'horloge stable et précis, qui agit comme le rythme cardiaque des processeurs, des microcontrôleurs, des circuits de communication, des appareils GPS et des équipements industriels.Son histoire remonte aux débuts du contrôle radio et de fréquence, lorsque les ingénieurs avaient besoin de sources de fréquence plus stables que les anciennes conceptions d'oscillateurs.Cet article expliquera le fonctionnement des oscillateurs à cristal, leurs types, leur stabilité de fréquence, etc.

Catalogue

Comment les oscillateurs à cristal génèrent des signaux d'horloge stables

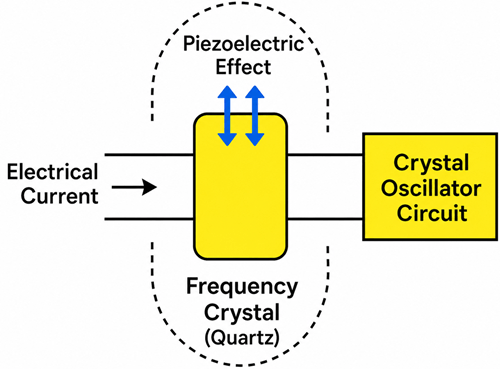

Les oscillateurs à cristal génèrent des signaux d'horloge stables en utilisant les caractéristiques de vibration naturelles d'un cristal de quartz.Comme le montre la figure 2, un courant électrique est appliqué au cristal de quartz, provoquant la vibration du matériau par un phénomène appelé effet piézoélectrique.L'effet piézoélectrique permet au quartz de convertir l'énergie électrique en vibrations mécaniques, puis de reconvertir ces vibrations en signaux électriques.Parce que le quartz vibre à une fréquence très précise et reproductible, il devient une excellente source de synchronisation et de génération d’horloge précises dans les systèmes électroniques.

Le cristal de quartz joue également le rôle de résonateur.Semblable à la façon dont un diapason vibre à une tonalité spécifique, le cristal résonne naturellement à une fréquence particulière déterminée par sa forme physique, son épaisseur et sa taille.Une fois alimenté, le cristal favorise fortement cette fréquence de résonance tout en réduisant les fréquences indésirables et le bruit électrique.Cette résonance permet aux oscillateurs à cristal de produire des signaux d'horloge très stables utilisés dans les microcontrôleurs, les processeurs, les équipements de communication, les ordinateurs et les systèmes numériques.

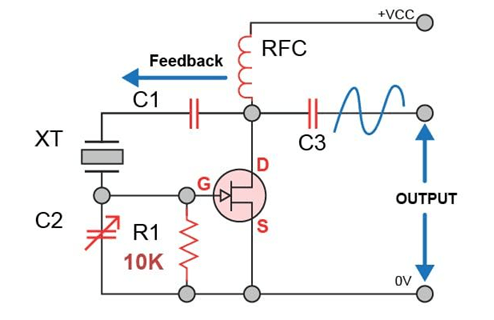

Comme le montre la figure 3, le circuit oscillateur contient un amplificateur et un réseau de rétroaction qui entretiennent en permanence l'oscillation.L'amplificateur renforce le signal faible généré par le cristal vibrant, tandis que le chemin de rétroaction renvoie une partie du signal de sortie dans le circuit à cristal.Cette boucle continue maintient le cristal en vibration sans interruption.Des composants tels que les condensateurs et l'étage amplificateur aident à maintenir les conditions de fonctionnement correctes nécessaires à une oscillation stable et à la génération de signaux.

L’oscillation reste stable dans le temps car les cristaux de quartz ont une très haute précision en fréquence et une faible perte d’énergie.Leurs propriétés résonantes aident à réduire les effets du bruit électrique, des variations de tension et des petits changements environnementaux.Dans les conceptions d'oscillateurs à cristal plus avancées, des circuits de compensation ou de contrôle de température supplémentaires peuvent également être utilisés pour minimiser la dérive de fréquence provoquée par les changements de température et le vieillissement du cristal.Cette stabilité à long terme est la raison pour laquelle les oscillateurs à cristal sont largement utilisés dans les systèmes qui nécessitent une synchronisation précise, un transfert de données fiable et une génération d'horloge stable.

Types d'oscillateurs à cristal

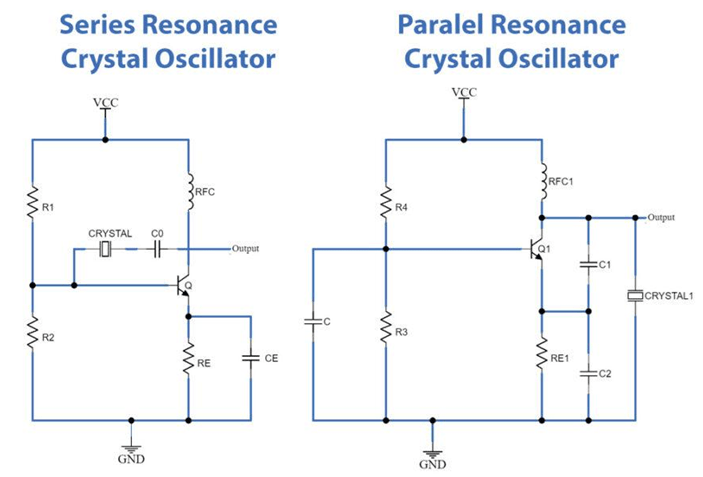

Par fonctionnement du circuit

Cette classification est basée sur la manière dont le cristal de quartz fonctionne dans le circuit oscillateur et sur la manière dont la fréquence de résonance est utilisée pour la génération du signal.

Oscillateur à cristal parallèle

Un oscillateur à cristal parallèle fonctionne à proximité de la fréquence de résonance parallèle du cristal.Dans cette configuration, le cristal fonctionne avec des capacités de charge externes connectées dans le circuit oscillateur.Les condensateurs affectent la fréquence de fonctionnement finale, permettant au circuit de se stabiliser à une fréquence légèrement différente de la résonance série naturelle du cristal.Une caractéristique importante des oscillateurs à cristal parallèles est que la fréquence de fonctionnement dépend en partie des valeurs des condensateurs externes.Une capacité de charge incorrecte peut modifier la fréquence de l'oscillateur ou réduire la stabilité.

Oscillateur à cristal série

Un oscillateur à cristal en série fonctionne à proximité de la fréquence de résonance en série du cristal, où l'impédance du cristal devient très faible.Dans ce mode, le cristal se comporte presque comme une très petite résistance dans le trajet du signal, permettant à l'oscillateur de fonctionner à une fréquence déterminée principalement par le cristal lui-même plutôt que par des condensateurs externes.Comparés aux oscillateurs parallèles, les oscillateurs à cristal en série sont souvent utilisés dans des circuits nécessitant un contrôle de fréquence étroit ou un comportement RF spécialisé.Cependant, le circuit oscillateur doit être soigneusement conçu pour garantir un démarrage correct et une oscillation stable.

Par performances et type de conception

Cette classification se concentre sur la stabilité de l’oscillateur, sa capacité de contrôle de fréquence, ses performances en température et son niveau de précision.

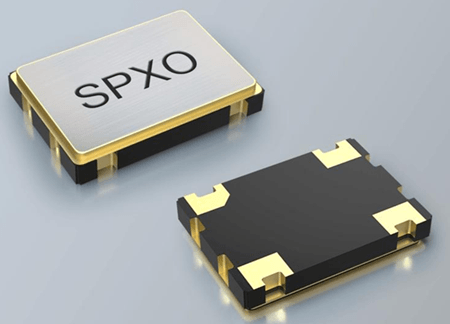

XO ou SPXO (oscillateur à cristal standard)

Un XO, également appelé SPXO (Simple Packaged Crystal Oscillator).Celui-ci combine un cristal de quartz avec un circuit oscillateur dans un boîtier compact pour générer un signal d'horloge à fréquence fixe.Cependant, les XO standard ont une compensation de température limitée, de sorte que leur fréquence peut légèrement dériver en fonction des changements de température, du vieillissement et des conditions environnementales.

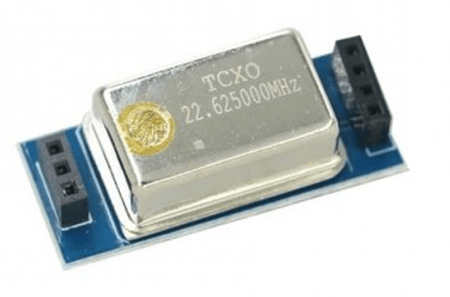

TCXO (oscillateur à cristal compensé en température)

Un TCXO améliore la stabilité de la fréquence en compensant la dérive de fréquence liée à la température.Étant donné que les cristaux de quartz changent naturellement de fréquence à mesure que la température change, un TCXO utilise un circuit de compensation pour corriger automatiquement ces variations.Par rapport aux XO standards, les TCXO offrent une stabilité de fréquence nettement meilleure tout en conservant une consommation d'énergie relativement faible et une taille compacte.

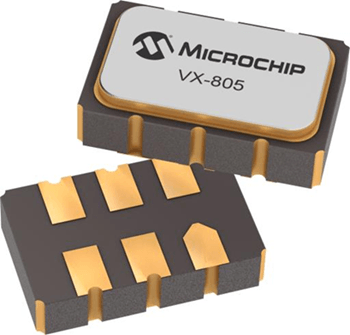

VCXO (oscillateur à cristal contrôlé en tension)

Un VCXO permet d'ajuster électroniquement la fréquence de l'oscillateur à l'aide d'une tension de commande externe.Au lieu de produire une seule fréquence fixe, l'oscillateur peut légèrement décaler sa fréquence de sortie dans une plage contrôlée.La plage de réglage d'un VCXO est généralement petite par rapport à celle des autres oscillateurs accordables, mais elle permet un contrôle de fréquence très précis.

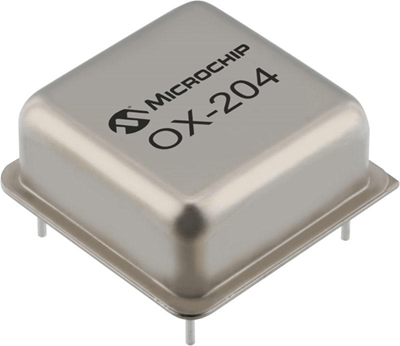

OCXO (oscillateur à cristal contrôlé par le four)

Un OCXO offre une stabilité de fréquence extrêmement élevée en plaçant le cristal dans une chambre à température contrôlée appelée four.Le cristal est maintenu à une température constante et élevée, minimisant ainsi les effets des changements de température environnementale sur la stabilité de fréquence.Cependant, les OCXO sont généralement plus gros, plus chers et consomment plus d'énergie que les autres types d'oscillateurs à cristal en raison du système de chauffage interne.

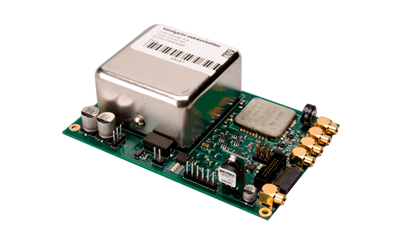

GPSDO (oscillateur piloté par GPS)

Un oscillateur piloté par GPS combine un oscillateur à cristal hautement stable avec des signaux de synchronisation reçus des satellites GPS.La référence GPS corrige en permanence la fréquence de l'oscillateur, permettant au système de maintenir une stabilité temporelle extrêmement précise à long terme.Étant donné que les satellites GPS utilisent des références d'horloge atomique, les systèmes GPSDO peuvent atteindre des performances de fréquence et de synchronisation extrêmement précises sur de longues périodes.

Stabilité, dérive et précision de fréquence

Dans les systèmes électroniques réels, le signal d'horloge généré par l'oscillateur contrôle la synchronisation, le traitement du signal et la précision du transfert de données.Même une très petite erreur de fréquence peut affecter la fiabilité de la communication, la précision du positionnement GPS, la synchronisation du processeur, la qualité de la transmission RF et la stabilité globale du système.

Que signifie PPM dans les oscillateurs à cristal

La précision de l'oscillateur à cristal est généralement spécifiée en parties par million (ppm).PPM décrit dans quelle mesure la fréquence de sortie réelle peut s'écarter de sa fréquence idéale.Une valeur ppm inférieure signifie une plus grande précision et une meilleure stabilité.

Par exemple, un oscillateur à cristal de 10 MHz évalué à ±10 ppm peut varier de :

• ±100 Hz de la fréquence nominale de 10 MHz

• 1 ppm à 10 MHz équivaut à 10 Hz

• 50 ppm à 10 MHz équivaut à 500 Hz

Bien que ces chiffres semblent faibles, même de légères erreurs de fréquence peuvent créer des problèmes majeurs dans les systèmes numériques à haut débit, les communications sans fil, la synchronisation GPS et la transmission RF.

A titre de comparaison :

Oscillateur Tapez	Typique Stabilité
Norme XO/SPXO	±20 à ±100 ppm
TCXO	±0,5 à ±5 ppm
OCXO	±0,01 à ±0,1 ppm
GPSDO	Extrêmement faible erreur à long terme

Dérive de fréquence en fonction de la température

La température est l’une des principales causes de dérive de fréquence dans les cristaux de quartz.À mesure que la température change, les dimensions physiques et les propriétés électriques du cristal changent légèrement, provoquant un déplacement de la fréquence de résonance.

Dans l’électronique grand public, une petite dérive de fréquence peut ne pas causer de problèmes notables.Cependant, dans les systèmes RF, les communications sans fil, l'automatisation industrielle et les systèmes de synchronisation de précision, même une légère dérive induite par la température peut réduire la précision de la synchronisation et la fiabilité du signal.

Par exemple :

• Dans les systèmes de communication sans fil, la dérive de fréquence peut déplacer les fréquences porteuses et réduire la qualité du signal.

• Dans les récepteurs GPS, une synchronisation instable peut réduire la précision du positionnement.

• Dans les systèmes de communication série, une disparité d'horloge excessive peut augmenter les erreurs de transmission de données.

• Dans les émetteurs RF, des oscillateurs instables peuvent augmenter les interférences avec les canaux proches.

C'est pourquoi les TCXO et OCXO sont couramment utilisés dans les systèmes exposés à des températures environnementales changeantes.Un TCXO compense électroniquement la dérive de température, tandis qu'un OCXO maintient le cristal à l'intérieur d'une chambre chauffée contrôlée pour maintenir un fonctionnement très stable.

Effets du vieillissement dans les cristaux de quartz

Les cristaux de quartz subissent également des changements de fréquence progressifs sur de longues périodes, communément appelés dérive de vieillissement.Le vieillissement se produit en raison de changements physiques et chimiques lents à l’intérieur de la structure cristalline, de la contamination, des contraintes mécaniques et de la relaxation à long terme du matériau.

La plupart des oscillateurs à cristal connaissent une dérive plus importante au cours de la première année de fonctionnement avant de se stabiliser avec le temps.Les taux de vieillissement typiques peuvent varier de :

• ±1 ppm à ±5 ppm par an pour les oscillateurs standards

• Taux de vieillissement beaucoup plus faibles pour les systèmes OCXO de précision

Les oscillateurs haut de gamme sont soigneusement conçus pour minimiser les effets du vieillissement grâce à des techniques de traitement des cristaux, de contrôle de la température et de fabrication de précision.

Effets réels d’une mauvaise précision de l’horloge

Une mauvaise précision de l’horloge peut créer des problèmes à la fois visibles et cachés dans les systèmes électroniques.Dans les appareils électroniques grand public simples, les effets peuvent se manifester par un timing incorrect ou un fonctionnement instable.Dans les systèmes avancés, les conséquences peuvent devenir bien plus graves.

Par exemple, dans les systèmes à microcontrôleurs, des signaux d'horloge instables peuvent provoquer une synchronisation incorrecte des instructions ou des échecs de communication entre les périphériques.Dans les systèmes SDR (Software-Defined Radio), l'instabilité de l'oscillateur peut fausser la modulation et réduire la qualité du signal.Dans les systèmes d'automatisation industrielle, la dérive temporelle peut affecter le contrôle synchronisé du moteur et la coordination des capteurs.

Étant donné que les signaux d’horloge contrôlent la base de synchronisation des systèmes électroniques, la stabilité de l’oscillateur affecte directement la fiabilité, les performances et la précision globales du système.C'est pourquoi la sélection du bon type d'oscillateur à cristal est essentielle dans les conceptions électroniques grand public et hautes performances.

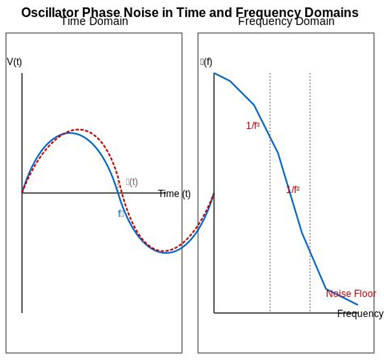

Bruit de phase et gigue dans les oscillateurs à cristal

Le bruit de phase et la gigue décrivent à quel point le signal de sortie d’un oscillateur à cristal est propre et stable.Comme le montre l'image ci-dessous, le côté gauche représente le domaine temporel, où de petits changements dans la forme d'onde montrent une variation temporelle.Cette variation temporelle est appelée gigue.Dans les systèmes numériques, la gigue signifie que le front d’horloge n’arrive pas à l’heure exacte prévue.Il peut arriver légèrement en avance ou légèrement en retard, ce qui peut affecter le transfert de données, l'échantillonnage du signal et la synchronisation.

Le côté droit de l'image montre le domaine fréquentiel, où le bruit de l'oscillateur apparaît autour de la fréquence prévue.C'est ce qu'on appelle le bruit de phase.Un oscillateur parfait ne produirait de l'énergie qu'à une fréquence exacte, mais les vrais oscillateurs ont toujours un petit bruit autour du signal porteur.Un bruit de phase plus faible signifie que l'oscillateur produit un signal d'horloge plus propre et plus précis.

Une faible gigue et un faible bruit de phase sont importants dans les systèmes RF, de communication et à grande vitesse.Dans les circuits RF, le bruit de phase peut propager l'énergie dans les fréquences proches et réduire la clarté du signal.Dans les liaisons de communication, l'instabilité de l'horloge peut augmenter les erreurs sur les bits et affaiblir la synchronisation.Dans les systèmes ADC, la gigue peut réduire la précision de l'échantillonnage, en particulier lors de la mesure de signaux rapides ou haute fréquence.C'est pourquoi les oscillateurs à cristal à faible bruit sont préférés dans les domaines des télécommunications, des réseaux, des radars, des mesures de précision et des conceptions numériques à grande vitesse.

Pourquoi les oscillateurs à cristal échouent dans les systèmes réels

Les oscillateurs à cristal peuvent tomber en panne ou devenir instables lorsque le circuit, la configuration, l'alimentation électrique ou l'environnement ne prennent pas en charge une oscillation appropriée.Ces problèmes peuvent entraîner un échec de démarrage, une dérive de fréquence, une gigue ou une perte complète d'horloge.

Causes d'échec de démarrage

L'échec du démarrage se produit lorsque l'oscillateur ne parvient pas à générer suffisamment de signal pour commencer l'oscillation.Cela peut être dû à un faible gain de l'amplificateur, à des valeurs de composants incorrectes ou à un cristal inadapté.

Capacité de charge excessive

Une capacité de charge trop élevée peut ralentir le démarrage, modifier la fréquence ou arrêter l'oscillation.Les valeurs du condensateur doivent correspondre à la capacité de charge requise du cristal.

Mauvaise disposition du PCB

De longues traces, un routage bruyant et une mauvaise mise à la terre peuvent perturber le signal de l'oscillateur.Le cristal doit être placé à proximité du CI avec des traces courtes et propres.

Contrainte thermique

Les changements de température peuvent modifier la fréquence du cristal.Dans les environnements difficiles, les types TCXO ou OCXO sont meilleurs pour une synchronisation stable.

Vibrations et chocs mécaniques

Les cristaux de quartz sont des dispositifs mécaniques, donc de fortes vibrations ou impacts peuvent affecter la stabilité de la fréquence ou endommager le cristal.

Vieillissement et dérive de fréquence

Au fil du temps, les cristaux de quartz changent lentement de fréquence en raison du vieillissement.Cela est important dans les systèmes qui nécessitent une précision de synchronisation à long terme.

Problèmes de bruit d’alimentation

Une alimentation bruyante peut augmenter la gigue et rendre l’horloge instable.Un bon filtrage et un découplage approprié aident à garder le signal de l'oscillateur propre.

Oscillateur à cristal vs résonateur à cristal

Caractéristique	Cristal Oscillateur	Cristal Résonateur
Fonction principale	Génère un signal d'horloge complet	Fournit des informations de base résonance de fréquence
Précision	Très élevé	Modéré
Fréquence Stabilité	Excellent	Inférieur à oscillateurs à cristal
Dérive de fréquence	Très faible	Dérive plus élevée
Démarrage Stabilité	Plus stable	Moins stable
Gigue et bruit	Réduisez la gigue et bruit de phase	Calendrier plus élevé variante
Circuit interne	Comprend circuit oscillateur	Nécessite généralement circuits externes
Coût	Plus haut	Inférieur
Puissance Consommation	Modéré	Généralement inférieur
Commun Applications	systèmes RF, télécommunications, GPS, réseau, chronométrage de précision	Microcontrôleurs, électronique grand public, systèmes embarqués simples
Température Performances	Meilleure stabilité surchauffe	Plus touché par changements de température
À long terme Fiabilité	Une plus grande précision au fil du temps	Convient pour timing moins critique

(Remarque : le meilleur choix dépend de la priorité que le système accorde aux performances ou au faible coût.)

Oscillateur à cristal vs oscillateur MEMS

Caractéristique	Cristal Oscillateur	MEMS Oscillateur
Fréquence Stabilité	Excellent	Bon à très bien
Bruit de phase	Inférieur	Légèrement plus élevé dans certains modèles
Gigue Performances	Très faible	Faible
Résistance aux chocs	Modéré	Excellent
Vibrations Résistance	Modéré	Mieux pour les durs environnements
Puissance Consommation	Faible	Souvent plus faible dans systèmes portables
Température Stabilité	Excellent avec TCXO/OCXO	Bien avec indemnisation
Taille	Petit	Très compact
Heure de démarrage	Modéré	Démarrage plus rapide
Fiabilité	Élevé	Très élevé en environnements à fortes vibrations
Commun Applications	RF, télécommunications, GPS, réseau	IoT, automobile, électronique industrielle et portable

(Remarque : le meilleur choix dépend de la priorité accordée au système par la précision du timing ou par la durabilité environnementale.)

Comment choisir le bon oscillateur à cristal

• Choisissez la fréquence de fonctionnement correcte requise par le système ou le processeur.

• Vérifiez les exigences de précision et de stabilité de la fréquence, généralement spécifiées en ppm.

• Tenez compte de la plage de températures de fonctionnement de l'environnement d'application.

• Sélectionnez des oscillateurs à faible gigue ou à faible bruit de phase pour les systèmes RF et à grande vitesse.

• Vérifiez la tension d'alimentation et la consommation électrique requises.

• Faites correspondre la capacité de charge avec les spécifications de l'oscillateur ou du cristal.

• Tenez compte du temps de démarrage des applications à démarrage rapide ou à faible consommation.

• Choisissez les types TCXO ou OCXO si une stabilité à haute température est requise.

• Utilisez des conceptions résistantes aux vibrations pour les systèmes automobiles ou industriels.

• Vérifiez la taille du boîtier et les limites d'espace du PCB.

• Tenir compte des performances de vieillissement à long terme des systèmes de synchronisation de précision.

• Sélectionnez des oscillateurs offrant de bonnes performances en matière d'interférences électromagnétiques et de bruit pour les circuits sensibles.

• Comparez le coût par rapport aux performances et à la fiabilité requises.

• Utilisez des oscillateurs à cristal pour une synchronisation précise et des oscillateurs MEMS pour les environnements difficiles.

Oscillateurs à cristal utilisés dans des applications réelles

Microcontrôleurs et systèmes embarqués

Les microcontrôleurs dépendent d'oscillateurs à cristal pour générer le signal d'horloge qui contrôle la synchronisation des instructions et le fonctionnement du système.L'oscillateur détermine la vitesse à laquelle le processeur exécute les tâches, gère la communication et synchronise les périphériques tels que UART, SPI, I²C et les minuteries.Par exemple, de nombreux microcontrôleurs STM32, PIC, AVR et ESP32 utilisent des oscillateurs à cristal externes pour une synchronisation plus précise que les oscillateurs RC internes.Dans les appareils IoT, les capteurs intelligents, les contrôleurs intégrés et les cartes de développement.

Systèmes de communication et RF

Les systèmes de communication nécessitent des oscillateurs très stables pour maintenir des fréquences porteuses et une synchronisation des signaux précises.Dans les circuits RF, même une faible dérive de fréquence peut réduire la qualité du signal, créer des interférences ou provoquer des erreurs de communication.Les oscillateurs à cristal sont couramment utilisés dans les routeurs Wi-Fi, les stations de base cellulaires, les émetteurs radio, les systèmes SDR, les appareils Bluetooth et les équipements réseau.

GPS et appareils de navigation

Les systèmes GPS dépendent fortement d'une synchronisation précise, car les calculs de localisation dépendent d'une synchronisation extrêmement précise des signaux.Les oscillateurs à cristal aident à stabiliser l'horloge du récepteur tout en traitant les signaux de synchronisation des satellites.Les TCXO sont couramment utilisés dans les modules GPS car les changements de température peuvent affecter la précision du positionnement.Dans les systèmes de navigation, les drones, les systèmes de suivi de véhicules, les smartphones et les équipements d'arpentage, les oscillateurs stables contribuent à améliorer le verrouillage du signal et la précision du positionnement.

Ordinateurs et processeurs

Les processeurs et les chipsets utilisent des oscillateurs à cristal comme référence de synchronisation principale pour le fonctionnement du processeur, la synchronisation de la mémoire, les bus et la communication avec les périphériques.L'oscillateur contrôle la rapidité avec laquelle les instructions sont traitées et la manière dont les différents composants du système restent synchronisés.Les ordinateurs de bureau, les ordinateurs portables, les serveurs, les GPU et les cartes mères utilisent plusieurs oscillateurs à cristal pour les horloges système, la synchronisation PCIe, la communication Ethernet et les interfaces USB.

Systèmes d'automatisation industrielle

Les systèmes industriels utilisent des oscillateurs à cristal pour maintenir un fonctionnement synchronisé entre les contrôleurs, les capteurs, les modules de communication et les entraînements de moteur.Une synchronisation stable est importante dans les systèmes PLC, la robotique, l'automatisation industrielle et les équipements de surveillance industrielle.Dans les environnements industriels, les oscillateurs doivent souvent fonctionner sous des variations de température, des vibrations et du bruit électrique.Les oscillateurs à haute stabilité aident à maintenir une communication fiable, un contrôle synchronisé du moteur et une synchronisation précise des capteurs dans les systèmes d'automatisation.

Electronique Médicale

Les appareils médicaux utilisent des oscillateurs à cristal pour une synchronisation précise, un traitement du signal et une acquisition de données stable.Dans les systèmes tels que les moniteurs patient, les appareils ECG, les systèmes à ultrasons, les pompes à perfusion et les dispositifs médicaux portables, la précision du timing affecte directement la fiabilité des mesures.

Electronique automobile

Les véhicules modernes utilisent des oscillateurs à cristal dans les unités de commande du moteur (ECU), les systèmes d'infodivertissement, les modules GPS, les systèmes ADAS, les réseaux de communication et les systèmes de traitement des capteurs.Les systèmes automobiles doivent fonctionner sous la chaleur, les vibrations et le bruit électrique, la fiabilité des oscillateurs devient donc très importante.

Exemples de circuits intégrés et de modules d'oscillateur à cristal réel

De nombreux systèmes électroniques utilisent des modules d'oscillateurs à cristal et des circuits intégrés de synchronisation de fabricants renommés.

Série Epson SG-8002

La série Epson SG-8002 est un oscillateur à cristal programmable largement utilisé dans les systèmes embarqués, l'électronique industrielle, les équipements réseau et les appareils de communication.Il prend en charge plusieurs fréquences de sortie et offre une faible consommation d'énergie dans un boîtier compact.Ces oscillateurs sont couramment utilisés dans les microcontrôleurs, les appareils IoT et les systèmes de contrôle numérique où une génération d'horloge stable est requise.

Oscillateurs à cristal Abracon

Abracon fabrique une large gamme d'oscillateurs à cristal, de TCXO et de solutions de synchronisation MEMS utilisées dans les systèmes RF, l'électronique automobile, la communication sans fil, les modules GPS et l'automatisation industrielle.De nombreux oscillateurs Abracon sont conçus pour un faible bruit de phase, une stabilité en température et des applications embarquées compactes.

Oscillateurs SiTime MEMS

Les oscillateurs SiTime utilisent la technologie MEMS au lieu des cristaux de quartz traditionnels.Ils sont largement utilisés dans les systèmes automobiles, les équipements industriels, les appareils électroniques portables, le matériel réseau et les produits IoT en raison de leur forte résistance aux chocs, aux vibrations et aux contraintes environnementales.Les oscillateurs SiTime MEMS sont souvent choisis pour les applications robustes où la durabilité mécanique et la fiabilité sont importantes.

Oscillateurs à cristal CTS

Les oscillateurs à cristal CTS sont couramment utilisés dans les télécommunications, les systèmes informatiques, les dispositifs réseau et l'électronique industrielle.De nombreux oscillateurs CTS offrent une faible gigue et des performances de fréquence stables pour les interfaces de communication, les processeurs et les systèmes numériques à grande vitesse.

Oscillateurs TXC

Les oscillateurs TXC sont largement utilisés dans l'électronique grand public, les modules sans fil, les ordinateurs, les systèmes GPS et les appareils embarqués.La société produit des oscillateurs à cristal standard, des TCXO et des solutions de synchronisation haute fréquence pour les applications de communication et de traitement numérique.

Conclusion

De nombreux systèmes nécessitent encore des signaux de synchronisation très précis et stables.Même avec le développement de la technologie de synchronisation MEMS, les oscillateurs à cristal restent préférés dans de nombreuses applications car ils offrent un faible bruit de phase, une excellente stabilité de fréquence et une génération d'horloge fiable pour les systèmes électroniques de précision et à grande vitesse.

Foire aux questions [FAQ]

1. Pourquoi les systèmes de communication nécessitent-ils des oscillateurs à cristal hautement stables ?

Les systèmes de communication reposent sur une synchronisation précise pour maintenir la synchronisation des signaux et des fréquences porteuses précises.Si la fréquence de l'oscillateur dérive, cela peut augmenter les erreurs binaires, affaiblir la qualité du signal et provoquer des échecs de communication dans les systèmes RF, Wi-Fi, GPS et réseau.

2. Pourquoi les oscillateurs TCXO et OCXO sont-ils utilisés à la place des oscillateurs à cristal standard ?

Les oscillateurs TCXO et OCXO offrent une bien meilleure stabilité de fréquence sous des températures changeantes.Les TCXO utilisent une compensation électronique, tandis que les OCXO maintiennent le cristal dans une chambre à température contrôlée pour un fonctionnement extrêmement stable dans les systèmes de télécommunications, GPS, radar et chronométrage de précision.

3. Que se passe-t-il si un oscillateur à cristal présente trop de gigue ?

Une gigue excessive entraîne l'arrivée des fronts d'horloge trop tôt ou trop tard, créant des erreurs de synchronisation dans les systèmes numériques.Cela peut réduire la précision de l'échantillonnage ADC, augmenter les erreurs de communication, affaiblir la synchronisation et affecter la stabilité du processeur ou du processeur dans l'électronique à grande vitesse.

4. Pourquoi la disposition des PCB est-elle importante pour les performances de l'oscillateur à cristal ?

Une mauvaise disposition du PCB peut introduire du bruit électrique, une capacité parasite et des interférences dans le circuit oscillateur.Des traces longues et un routage bruyant peuvent augmenter la gigue, réduire la stabilité de la fréquence ou même empêcher l'oscillateur de démarrer correctement.

5. Comment la température affecte-t-elle la précision de l’oscillateur à cristal ?

Les changements de température modifient légèrement les propriétés physiques des cristaux de quartz, provoquant une dérive de la fréquence de résonance.Dans les systèmes sensibles tels que les récepteurs GPS et les équipements de communication RF, cette dérive peut réduire la précision de la synchronisation et la fiabilité du signal.

6. Un oscillateur à cristal peut-il tomber en panne à cause du bruit de l'alimentation électrique ?

Oui.Des alimentations bruyantes peuvent introduire une instabilité dans le circuit de l'oscillateur, augmentant ainsi la gigue et le bruit de phase.Un filtrage approprié, des condensateurs de découplage et une conception épurée du PCB aident à maintenir un fonctionnement stable de l'horloge.

7. Quel est le meilleur choix pour les systèmes embarqués : un oscillateur à cristal ou un résonateur à cristal ?

Les oscillateurs à cristal conviennent généralement mieux aux systèmes embarqués nécessitant une synchronisation précise, une communication stable, une fonctionnalité USB, Ethernet ou RF.Les résonateurs à cristal sont moins chers et conviennent aux applications plus simples et peu coûteuses où une haute précision n'est pas critique.
