Types de moteurs CC, fonction et guide de sélection

Les moteurs électriques sont partout, alimentant tout, des outils de votre garage aux systèmes qui stimulent les industries modernes.Parmi ceux-ci, le moteur CC se distingue par sa simplicité et son efficacité dans la conversion de l'énergie électrique en mouvement mécanique.Mais qu'est-ce qui rend exactement les moteurs DC si polyvalents et fiables?Dans cet article, nous explorons le fonctionnement interne des moteurs DC, décomposant leurs composants, leurs principes et leurs types.Que vous soyez un professionnel qui cherche à optimiser les performances motrices ou tout simplement curieux de savoir comment ces moteurs de l'industrie fonctionnent, ce guide offre une compréhension pratique des moteurs à courant continu et comment ils continuent de façonner le monde moderne.

Catalogue

Qu'est-ce que le moteur CC exactement?

Les progrès mécaniques ont bénéficié des moteurs électriques dans la transformation de l'énergie électrique en énergie mécanique.Les moteurs à courant direct (DC) fonctionnent sur les principes de l'électromagnétisme;Un chef d'orchestre porteur de courant dans un champ magnétique subit une force.Cette force crée un mouvement, convertissant ainsi l'énergie électrique en mouvement mécanique.Les principaux composants des moteurs CC comprennent le rotor (la partie mobile) et le stator (la partie stationnaire).Les moteurs CC existent dans deux types principaux: brossé et sans balais.Les moteurs brossés utilisent des pinceaux et un commutateur pour le mouvement continu, tandis que les moteurs sans balais s'appuient sur les circuits d'entraînement.

Les moteurs à courant continu fonctionnent basés sur la loi d'induction de Faraday, qui a établi que la modification de l'environnement magnétique autour d'une bobine induit une force électromotive (EMF) dans la bobine.Il en résulte un mouvement de rotation dans un champ magnétique, qui alimente divers appareils tels que les véhicules électriques et les appareils électroménagers.La fiabilité des moteurs CC découle souvent de leurs principes opérationnels simples, garantissant des performances cohérentes même dans des conditions de charge fluctuantes.

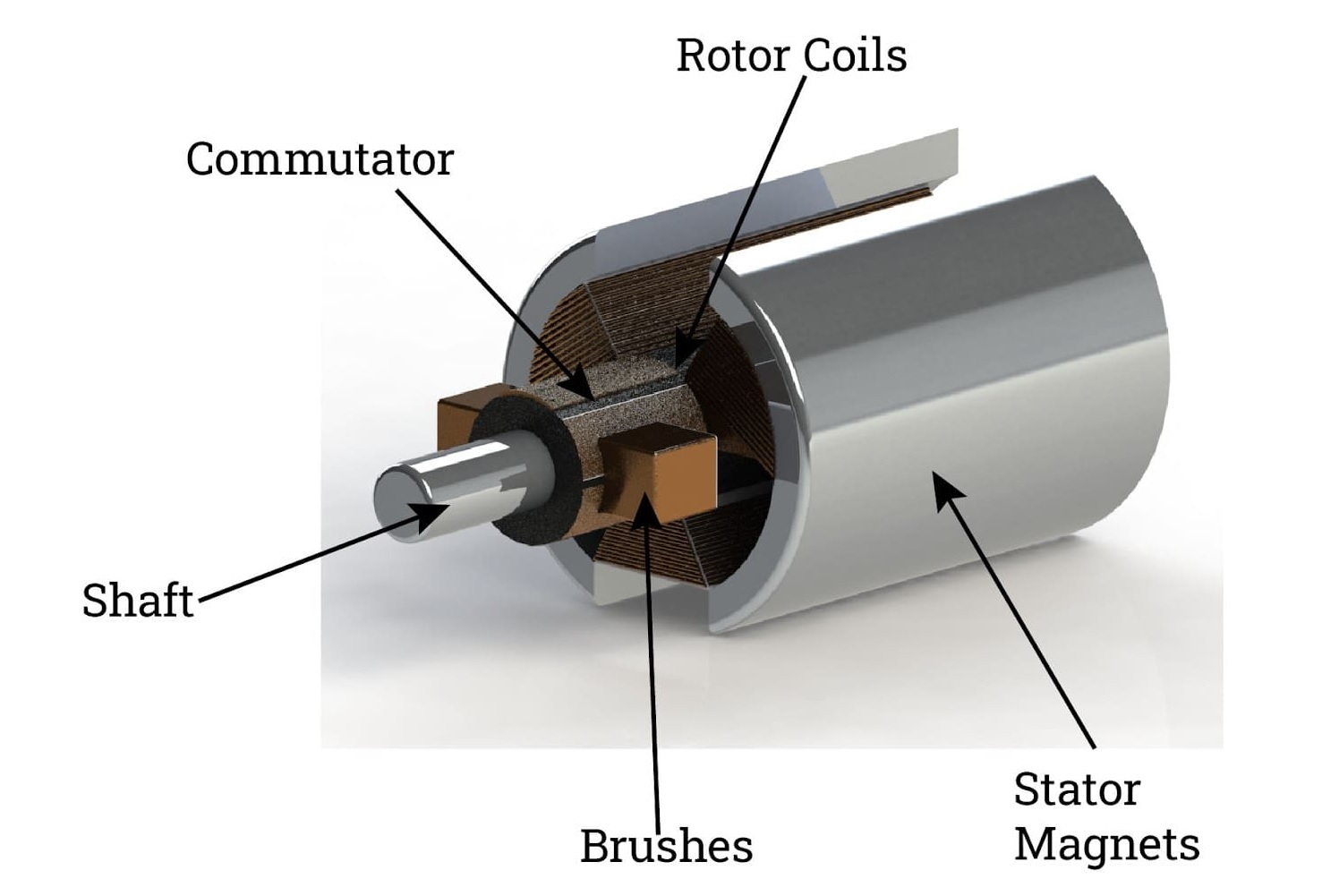

Composants du moteur à courant continu

Les moteurs CC, qu'ils soient sans balais, aimant permanent, série ou shunt, incorporent plusieurs composants qui permettent leur fonction.Cette section explore ces éléments partagés, expliquant leurs rôles et interactions.

Stator: Le stator abrite les enroulements de champ utilisés pour générer le champ magnétique, précieux au fonctionnement du moteur.La conception et le matériau du stator influencent l'efficacité et la stabilité du moteur.Les matériaux isolants avancés pour les enroulements du stator ont considérablement réduit les pertes induites par la chaleur et une efficacité globale accrue.

Rotor: Le rotor est responsable de la rotation mécanique du moteur et comprend généralement des créneaux pour accueillir les enroulements d'armature.L'impact de l'utilisation de matériaux composites plus légers mais robustes sur le rapport énergétique / poids du rotor est remarquable.Les méthodes de construction innovantes profitent particulièrement aux performances du rotor, ce qui affecte à son tour l'efficacité du moteur global.

Pinceaux et commutateur: Les pinceaux et le commutateur garantissent la connexion entre le rotor et le circuit externe, facilitant l'écoulement unidirectionnel d'électricité pour un fonctionnement moteur cohérent.L'emploi de matériaux avancés, tels que les composites de carbone, prolonge la durée de vie des brosses et réduit les besoins d'entretien.

Enroulements sur le terrain: Les enroulements de champ créent le champ magnétique requis pour la fonction moteur.La configuration de ces enroulements - que ce soit la série ou le shunt - dictère la vitesse et les caractéristiques du couple du moteur.

Enroulements d'armature: Les enroulements d'armature génèrent une force électromotrice (EMF) et peuvent être de type LAP ou d'onde.La sélection entre les enroulements LAP et les vagues a un impact direct sur la vitesse et le couple du moteur.Par exemple, les enroulements LAP sont préférables pour des applications à courant élevé et basse tension, tandis que les enroulements d'ondes sont adaptés aux scénarios de courant à haute tension et à faible courant.

Joug: Le joug sert de cadre magnétique qui soutient toute la structure du moteur, guidant le champ magnétique avec précision à travers l'armature.Les matériaux d'alliage avancés récemment développés pour les yokes ont amélioré la densité de flux magnétique et une dissipation d'énergie réduite.

Polonais: Les poteaux, qui se composent de noyaux de poteau et de chaussures à poteaux, concentrent le flux magnétique généré par les enroulements de champ vers l'armature.La forme et la conception des chaussures de poteau ont un effet majeur sur la distribution du champ magnétique, ce qui a un impact sur l'efficacité du moteur.L'application de méthodes de calcul pour l'optimisation de la conception de chaussures de poteau devient de plus en plus répandue.

Logement à moteur: Le boîtier du moteur fournit un support structurel pour les pinceaux, les roulements et le noyau de fer, protégeant les composants internes des impacts externes.Les innovations dans la gestion thermique dans le logement ont entraîné une augmentation de la fiabilité et de la longévité des moteurs.

Doublures à fente: Les doublures de créneaux isolaient et protègent les composants internes du moteur, empêchant les courts-circuits et améliorant la durabilité.L'adoption de matériaux isolants à haute performance renforce l'efficacité des doublures de machines à sous et prolonge la durée de vie opérationnelle du moteur.

Principes de base de la fonction du moteur CC

Un moteur à courant continu convertit l'énergie électrique en énergie mécanique basée sur la règle de la main gauche de Flemming.Pourquoi cette règle tient-elle?Lorsqu'un conducteur de courant de courant est immergé dans un champ magnétique, il éprouve une force perpendiculaire au courant et au champ magnétique.Ceci est décrit par l'équation:

F = bil

Où "F" représente la force, "B" est la densité de flux magnétique, "I" est le courant, et "L" représente la longueur du conducteur.Cette force entraîne le mouvement de l'armature.

Différents types de moteurs CC

Les moteurs CC peuvent être principalement divisés en types brossés et sans balais, chacun avec des attributs distincts et des utilisations spécifiques.

Motors CC brossés: Les moteurs CC brossés, qui sont parmi les premiers types, utilisent des aimants permanents ou des électromagets pour créer les champs magnétiques requis.Les aimants permanents offrent une simplicité et des champs magnétiques réguliers, tandis que les électromagets offrent une plus grande flexibilité et un contrôle sur les caractéristiques du moteur.

Motors DC sans balais: Les moteurs CC sans pinceau se démarquent en niant les pinceaux et les commutateurs, améliorant ainsi la durabilité et minimisant l'entretien.Ces moteurs utilisent un circuit d'entraînement avancé pour le contrôle de fonctionnement et sont classés en fonction de la façon dont les aimants du rotor sont fixés.Les moteurs CC sans balais offrent une grande efficacité et une longévité, marquant leur importance dans les applications de l'aérospatiale à l'électronique domestique.L'élimination des pinceaux aide à réduire l'usure et le bruit mécaniques tout en optimisant la gestion thermique.

En résumé, la diversité des types de moteurs à courant continu répond à divers besoins.Les moteurs brossés, bien que conventionnels, offrent une simplicité et une robustesse.D'un autre côté, les moteurs sans pinceau offrent des performances et une fiabilité supérieures, importantes dans l'avancement des systèmes électromécaniques contemporains.

Comment sélectionner le moteur approprié?

Le choix du moteur CC 12V approprié implique une évaluation approfondie des demandes d'application et des spécifications du moteur.Décomposons-le en quelques points plus fins à considérer:

Tout d'abord, considérez vos exigences de demande. Comprendre ce que votre application demande est nécessaire.Par exemple, vous êtes-vous déjà demandé pourquoi les systèmes à batterie utilisent généralement des tensions de fonctionnement faibles?Il s'agit principalement de prolonger la durée de vie de la batterie.D'un autre côté, les applications qui nécessitent des performances soutenues pourraient bénéficier d'une tension de fonctionnement plus élevée en raison d'une amélioration de l'efficacité.Les tensions de fonctionnement communes comprennent:

• 6v

• 12v

• 24V

Ensuite, considérez les caractéristiques du moteur qu'elle peut offrir. La vitesse du moteur, qui peut varier de 350 à 5000 tr / min, doit être adaptée aux besoins de vitesse de votre application.Le couple, généralement mesuré en lbs, est requis dans les applications qui ont besoin d'une force de départ majeure.Généralement, les moteurs de la plage de 1,1 à 12,0 en lb sont utilisés.Les machines industrielles, par exemple, nécessitent souvent un couple plus élevé pour gérer efficacement les charges plus lourdes.La puissance de sortie varie de 0,1 ch à 0,21 ch.Les applications telles que les véhicules électriques ou les outils électriques exigent généralement une puissance de puissance plus élevée pour des performances optimales.De plus, un aspect négligé est la durée de vie des pinceaux remplaçables, généralement environ 2000 heures.L'entretien régulier et le remplacement rapide des brosses peuvent empêcher les temps d'arrêt inattendus.

En conclusion, la sélection du moteur 12V CC approprié exige une compréhension détaillée des besoins d'application et des caractéristiques motrices.Les considérations d'équilibrage de tension, de vitesse, de couple, de puissance de sortie et de maintenance garantiront des performances et une fiabilité optimales dans votre application spécifique.

Comparaison du moteur AC et CC

Les moteurs AC et CC convertissent tous deux l'énergie électrique en énergie mécanique mais fonctionnent différemment.La compréhension de leurs différences et applications opérationnelles peut conduire à des décisions plus éclairées dans les contextes d'ingénierie et de fabrication.Mais comment ces différences ont-elles un impact sur l'efficacité globale et la longévité opérationnelle des moteurs?

Différences opérationnelles

Les moteurs AC fonctionnent à l'aide d'un courant alternatif, changeant périodiquement de direction.Compte tenu de cette nature inverse du courant, la conception du moteur comprend moins de composants structurels comme les pinceaux.Ce choix de conception réduit l'usure, ce qui réduit les besoins de maintenance.Les moteurs AC prospèrent dans les applications exigeant moins d'usure, comme les appareils électroménagers, les systèmes CVC et les machines industrielles.Leur robustesse dans ces domaines ne peut pas être surestimée, contribuant à leur adoption généralisée.

D'un autre côté, les moteurs DC utilisent le courant direct, qui s'écoule dans une direction singulière.Pour gérer ce courant, les moteurs intègrent des pinceaux et un commutateur, qui rationalise le courant au rotor.L'inclusion des pinceaux a un impact sur les performances car elle améliore le contrôle précis mais introduit également une usure plus élevée et nécessite un entretien plus fréquent.Cela limite donc la vitesse et la durée de vie opérationnelles du moteur.Néanmoins, les moteurs DC excellent dans la robotique et les systèmes automobiles.Leur contrôle supérieur sur la vitesse et le couple les rend inestimables dans les scénarios de haute précision.

Mécanismes de contrôle de vitesse

Dans les moteurs à courant continu, la régulation de la vitesse est obtenue en ajustant le courant d'armature.La capacité de régler finement la vitesse du moteur en variant ce courant est particulièrement utile dans des applications précises.Les ingénieurs expérimentés utilisent souvent des systèmes de rétroaction pour améliorer les capteurs de contrôle de vitesse et les contrôleurs.Ces éléments maintiennent les vitesses souhaitées sous diverses charges, présentant la flexibilité du moteur.

Inversement, les moteurs AC gèrent la vitesse à travers les ajustements de tension modulés par des entraînements de fréquence.Bien que cette méthode offre moins de précision que le contrôle direct de CC, il reste efficace pour les applications de précision moins détrée.Les entraînements de fréquence, ou VFD (variables de fréquences), sont largement utilisés pour optimiser les performances du moteur, réduire la consommation d'énergie et prolonger la durée de vie de l'équipement.Cette approche fait de AC Motors une base dans de nombreux contextes industriels.

Comprendre les contrôleurs de moteur CC

Les contrôleurs de moteur CC sont des éléments de base responsables de la gestion de la position, de la vitesse et du couple des moteurs à courant direct (CC).Disponibles pour les types brossés et sans balais, ces contrôleurs permettent aux opérateurs de programmer précisément les actions motrices.Le noyau de leur valeur réside dans la relation de vitesse / couple linéaire inhérente aux moteurs à courant continu: à mesure que la vitesse diminue, le couple augmente en conséquence et vice versa.De plus, l'inversion d'un moteur à courant continu est tout à fait sans effort - fluant la direction du courant suffit, ce qui rend cette fonctionnalité intégrée de manière transparente dans les contrôleurs de moteurs à courant continu.

Questions fréquemment posées [FAQ]

1. Qu'est-ce qu'un moteur CC et comment fonctionne-t-il?

Un moteur à courant continu transforme l'énergie électrique en énergie mécanique en utilisant le courant direct pour générer un champ magnétique qui interagit avec l'armature, provoquant une rotation.Ce mouvement est basé sur le principe de l'électromagnétisme: lorsque le courant traverse un conducteur dans un champ magnétique, il subit une force qui mène au mouvement.Les opérateurs voient cela lorsqu'un courant est appliqué au moteur et que l'armature commence à tourner presque instantanément.Le mouvement est subtil mais cohérent, et il est utilisé pour des tâches telles que l'alimentation des petites machines ou des outils, où un contrôle précis sur la vitesse de rotation est nécessaire.

2. Qu'est-ce qui constitue un moteur à courant continu?

Un moteur CC se compose d'un stator, d'une armature, d'un rotor et d'un commutateur avec des pinceaux.Le stator fournit un champ magnétique stationnaire, tandis que l'armature contient des enroulements qui transportent le courant.Le rotor tourne, convertissant l'entrée électrique en sortie mécanique, et le commutateur et les brosses maintiennent le contact électrique, garantissant que le courant atteint l'armature.Ces composants doivent fonctionner dans une coordination parfaite;Par exemple, si le commutateur est mal aligné ou si les pinceaux s'usent, le moteur peut bégayer ou s'arrêter complètement.Les opérateurs vérifient souvent ces pièces pendant la maintenance de routine pour assurer des performances optimales et minimiser les temps d'arrêt.

3. Quel est le principe derrière DC Motors?

Les moteurs à courant continu opèrent sur le principe qu'un conducteur de courant de courant dans un champ magnétique subit une force, produisant une rotation.La stabilité de cette force, entraînée par un champ magnétique cohérent, affecte directement les performances du moteur.Les opérateurs remarquent un fonctionnement plus fluide lorsque le champ magnétique est stable et que toute fluctuation entraîne un bruit, des vibrations ou un mouvement erratique.Ce principe garantit que la conversion de l'énergie électrique en mouvement mécanique se produit efficacement, ce qui rend le moteur fiable pour les tâches nécessitant un fonctionnement continu, comme les systèmes de convoyeur.

4. Où sont utilisés les moteurs CC?

Les moteurs DC sont largement utilisés dans les appareils ménagers, les systèmes de vente au détail et les machines industrielles en raison de leur adaptabilité.Par exemple, les outils électriques utilisent de petits moteurs CC pour un contrôle précis de la vitesse, tandis que les courroies de convoyeur dans le commerce de détail s'appuient sur des moteurs CC plus grands pour un mouvement lisse et réversible.Dans les milieux industriels, leur rôle dans les mécanismes de freinage assure la sécurité des systèmes automatisés.La conception, en particulier la possibilité de varier la vitesse et de contrôler le couple, rend les moteurs CC très adaptés à des applications aussi diverses, permettant aux ingénieurs de les appliquer dans des systèmes simples et complexes.

5. Comment peut-on identifier un moteur à courant continu?

L'identification d'un moteur CC nécessite de reconnaître des fonctionnalités comme le commutateur et les pinceaux.La présence de ces éléments aide à diagnostiquer et à appliquer correctement le moteur.Le commutateur est particulièrement valorisé car il inverse la direction actuelle pour maintenir la rotation, ce qui en fait une caractéristique définitive.
