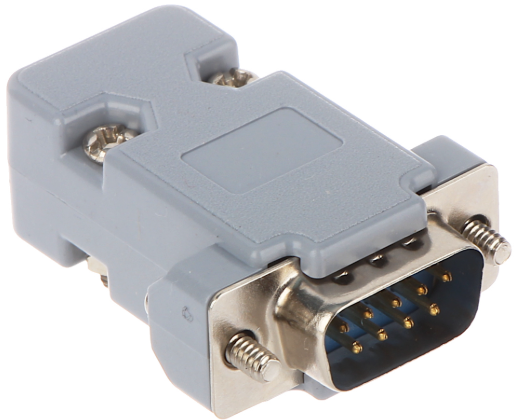

Connecteur DB9 expliqué: fonctionnalités, utilisations et épingles

Dans la communication en série, les connecteurs DB9 ont résisté à l'épreuve du temps, marquant leur territoire sur diverses applications de haute technologie.Connues officiellement sous le nom de connecteurs D-Subminiature D-Subminiature, ces interfaces compactes mais puissantes sont fabriquées pour améliorer les données fiables et la transmission du signal dans un éventail de paramètres.Depuis leur solide boîtier en métal ou en plastique en forme de D, qui protège les dénaturages accidentels, à leurs dispositions de broches méticuleusement organisées pour une utilisation multifonctionnelle, les connecteurs DB9 sont une pierre angulaire dans des champs tels que l'informatique, l'automatisation industrielle et les télécommunications.Cet article creuse dans la structure, la fonctionnalité, les applications et la pertinence continue des connecteurs DB9 dans notre monde de plus en plus numérique et interconnecté.

Catalogue

Présentation des connecteurs DB9

Les connecteurs DB9, ou connecteurs D-Subminiature à 9 broches, sont largement utilisés dans les systèmes de communication en série.Leur boîtier en forme de D, en métal ou en plastique, fournit un soutien structurel et aide à prévenir une déconnexion accidentelle.À l'intérieur, neuf broches individuelles gèrent des tâches distinctes, telles que l'envoi de signaux, la transmission de données et l'alimentation.Cette disposition des broches organisée assure une communication fiable entre les appareils.

En raison de leur durabilité et de leur adaptabilité, les connecteurs DB9 se trouvent dans de nombreuses industries, notamment l'informatique, l'automatisation industrielle et les télécommunications.Leur conception compacte en fait un choix pratique pour les systèmes nécessitant un transfert de données sécurisé et efficace.

Routeur de connecteur DB9

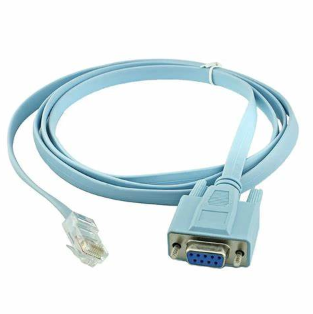

Figure 2. Routeur de connecteur DB9

Un routeur de connecteur DB9 est un dispositif de réseautage conçu pour prendre en charge la communication série via son port DB9 intégré.Il facilite les connexions directes avec les systèmes hérités et industriels qui reposent sur RS-232 et des protocoles de série similaires.Cette capacité est utile pour maintenir la compatibilité entre le matériel plus ancien et les réseaux modernes, permettant une transmission de données transparente et une gestion des périphériques à distance via une interface série fiable.

Conception structurelle des connecteurs DB9

Les connecteurs DB9 sont conçus pour des connexions sécurisées et fiables, avec une forme compacte et trapézoïdale qui assure un alignement approprié avec les ports correspondants.Ce facteur de forme fournit non seulement un ajustement ajusté mais minimise également le risque de déconnexion accidentelle.

Chaque connecteur contient neuf épingles disposées avec précision, logées en métal ou en plastique pour la durabilité.Ces épingles, souvent fabriquées à partir de cuivre ou d'autres matériaux conductrices, facilitent une transmission efficace du signal en maintenant un fort contact électrique.Leur placement structuré empêche le désalignement, la réduction de la perte de données ou de l'interférence.

Les connecteurs DB9 incluent des trous de montage, ce qui leur permet d'être fermement attaché à des panneaux ou des appareils pour plus de stabilité.Ils viennent dans des configurations masculines et féminines, garantissant la compatibilité entre différents types de connexions.Pour éviter les déconnexions involontaires, en particulier dans les environnements à haute vibration, les verrous à vis ou d'autres mécanismes de fixation maintiennent le connecteur en place.

Pinout de connecteur DB9

Figure 3. Pinout de connecteur DB9

Numéro d'épingle	Nom de broche	Fonction
1	Détection du transporteur de données (DCD)	Détecte une connexion à un modem
2	Recevoir des données (RXD)	Reçoit des données de l'appareil connecté
3	Transmettre des données (TXD)	Transmet des données au périphérique connecté
4	Terminal de données Ready (DTR)	Signale que l'appareil est prêt à communiquer
5	Terre (GND)	Terrain d'entente pour la connexion
6	Ensemble de données Ready (DSR)	Signale que le modem est prêt
7	Demande d'envoi (RTS)	Demande l'autorisation de transmettre des données
8	Clear à envoyer (CTS)	Accorde l'autorisation d'envoyer des données
9	Indicateur de l'anneau (RI)	Indique que le modem a détecté un signal d'anneau

Applications de connecteurs DB9

Les connecteurs DB9 restent utiles dans divers domaines, offrant une connectivité filaire fiable, même si des interfaces plus récentes comme la technologie USB et sans fil deviennent plus courantes.Alors que les périphériques modernes se sont largement transférés de DB9, ces connecteurs sont toujours utilisés dans le matériel informatique hérité, comme les souris plus anciennes, les claviers et les dispositifs de communication série.

• En automatisation industrielle, Les connecteurs DB9 servent d'interface clé pour la communication série, permettant l'échange de données transparente entre les contrôleurs, les capteurs et les actionneurs.Ils sont également largement utilisés dans le réseautage et les télécommunications, où ils aident à établir des connexions stables pour les modems, les routeurs et les équipements de diagnostic.

• Dans les systèmes intégrés, ces connecteurs facilitent la programmation, les mises à jour du micrologiciel et le transfert de données, garantissant le fonctionnement efficace des appareils électroniques sur mesure.Ils jouent également un rôle actif dans les équipements de test et de mesure, où ils prennent en charge l'acquisition précise des données pour la recherche scientifique, le contrôle de la qualité et le diagnostic.

• Systèmes de sécurité Comptez également sur les connecteurs DB9 pour lier les panneaux de commande avec des caméras de surveillance, des alarmes et des dispositifs de contrôle d'accès.Dans les machines industrielles, ils servent de point de connexion fiable pour les capteurs, les actionneurs et les unités de contrôle, permettant une surveillance et une automatisation en temps réel dans les environnements de fabrication et de contrôle des processus.

Caractéristiques des connecteurs DB9

Caractéristique clé	Description
Conception compacte	Petite empreinte, ce qui le rend adapté à l'espace Systèmes tout en assurant une transmission de données fiable.
Configuration de la broche standardisée	Assure la compatibilité avec un large éventail d'appareils, simplifier l'intégration et la connectivité.
Construction durable	Fabriqué à partir de matériaux forts comme l'acier, fournissant Résistance à l'usure pour la fiabilité à long terme.
Bouclier EMI	Le blindage métallique réduit les interférences électromagnétiques (EMI), maintenant l'intégrité du signal dans des environnements bruyants.
Mécanisme de verrouillage sécurisé	Empêche les déconnexions accidentelles, utilisées pour Applications dans les machines industrielles et les systèmes automobiles.
Compatibilité matérielle héritée	Prend en charge les systèmes plus anciens, offrant un moyen rentable de prolonger la durée de vie de l'équipement sans améliorations majeures.

Types de connecteurs DB9

Les connecteurs DB9 sont disponibles en trois types principaux, distingués par la façon dont les fils se fixent à leurs contacts: soudure, déplacement d'isolation (IDC) et sertissage.Chaque méthode offre des avantages différents en fonction du processus d'installation et des besoins de maintenance à long terme.

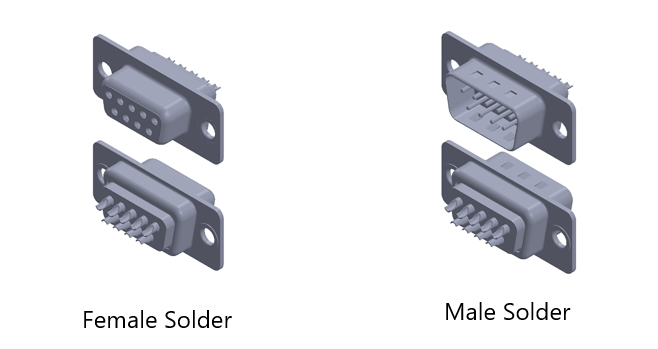

Figure 4. Connecteur DB9 DSUB avec contact de soudure

• Contacts de soudure: Cette méthode fournit une connexion forte et permanente.Après avoir dépouillé le fil, il est inséré dans la cavité de contact et fixé en faisant fondre la soudure, garantissant une excellente conductivité et durabilité.

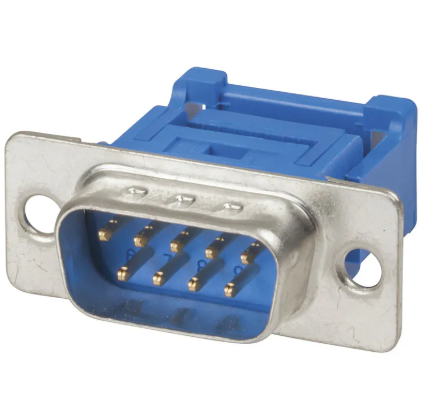

Figure 5. Contacts de déplacement d'isolation (IDC)

• Contacts de déplacement d'isolation (IDC): Conçu pour un assemblage automatisé rapide, les connecteurs IDC éliminent le besoin de décapage.Lorsque le fil est enfoncé en place, les bords métalliques pointus percent l'isolation, créant une connexion électrique sans traitement supplémentaire.

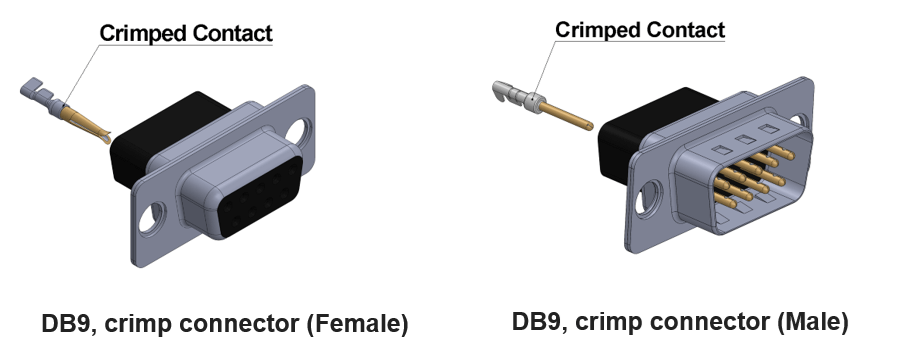

Figure 6. Contacts de sertissage

• Contacts: Une option pratique pour les connexions remplaçables, le sertissage nécessite que le fil soit dépouillé avant l'insertion.Un outil d'égard comprime le contact sur le fil, le maintenant en toute sécurité tout en permettant à des broches individuelles d'être retirées ou remplacées en cas de besoin.

Avantages des connecteurs DB9

Les connecteurs DB9 offrent un Balance de conception, de fiabilité et de polyvalence compactes, en faisant un choix pratique pour diverses applications.Leur petite taille leur permet de s'intégrer dans les espaces restreints tout en prenant en charge plusieurs connexions, ce qui les rend idéales pour des configurations de câblage denses.

Une disposition de broches standardisée garantit la compatibilité sur différents périphériques, simplifiant l'intégration du système et réduisant le besoin de configurations personnalisées.Construits à partir de matériaux durables, les connecteurs DB9 offrent des performances durables, avec un blindage qui minimise les interférences électromagnétiques (EMI) et protège contre l'usure environnementale.

Pour maintenir une connexion stable, ces connecteurs présentent des mécanismes de verrouillage sécurisés qui empêchent les déconnexions accidentelles, même dans des environnements à vibration élevée ou à mouvement élevé.De plus, leur abordabilité et leur installation simple en font une solution rentable pour les systèmes nouveaux et hérités, garantissant une pertinence continue dans l'évolution des paysages technologiques.

Conclusion

Les connecteurs DB9 illustrent comment les technologies traditionnelles peuvent maintenir leur pertinence en s'adaptant pour répondre aux besoins en évolution des systèmes modernes.Malgré la surtension des nouvelles options de connectivité comme les technologies USB et sans fil, la DB9 reste requise dans les paramètres qui nécessitent une communication robuste, précise et fiable.Qu'il s'agisse de faciliter le transfert de données dans les systèmes informatiques hérités, de permettre des opérations sérieuses en automatisation industrielle ou de prendre en charge des configurations complexes dans les systèmes de sécurité, le connecteur DB9 s'avère être plus qu'un simple lien - c'est une ligne de vie à des opérations efficaces et stables.À mesure que la technologie progresse, l'adaptabilité et la nature durable des connecteurs DB9 garantissent qu'ils restent une composante dynamique dans l'architecture des systèmes de communication existants et futurs.

Questions fréquemment posées

1. Que signifie DB9?

DB9 fait référence à un type de connecteur avec 9 broches, couramment utilisées dans la communication en série.Il est reconnu par son bouclier métallique en forme de D caractéristique.

2. Quel est le but du connecteur DB9?

Le connecteur DB9 est principalement utilisé pour les connexions série, permettant le transfert de données entre les appareils tels que les ordinateurs et les périphériques.Il est fréquemment utilisé dans les applications impliquant des communications en série RS-232.

3. Quelle est la différence entre les connecteurs RS-232 et DB9?

Le RS-232 est une norme qui spécifie les protocoles de communication série, définissant les caractéristiques électriques, de synchronisation et de taille pour les connexions série.DB9, en revanche, est un type de connecteur spécifique sous la norme RS-232, nommé pour ses 9 broches.Bien que les connecteurs RS-232 puissent se présenter sous d'autres formes, DB9 est l'une des plus courantes en raison de sa taille compacte et du nombre suffisant de broches pour les applications typiques.

4. Quel est le dernier type de connecteur?

Les dernières tendances des connecteurs se dirigent vers les types USB, HDMI et USB-C en raison de leur polyvalence dans la gestion des données, de l'alimentation et des signaux vidéo / audio, tout au long d'une seule interface.L'USB-C, en particulier, est remarquable pour sa réversibilité et sa capacité à prendre en charge divers protocoles comme USB 3.1 et Thunderbolt 3.

5. Pourquoi s'appelle-t-il DB9?

Le nom "DB9" provient du bouclier métallique en forme de "D" du connecteur, qui aide à protéger l'alignement des broches et minimise l'interférence électromagnétique;Le "B" fait référence à la classification de la taille de la coquille et "9" indique le nombre d'épingles.
