Guide de la fiche technique CD4026B : Schéma de broches, spécifications et principe de fonctionnement

Le CD4026B est un IC compteur CMOS utile pour les circuits qui doivent compter les impulsions et afficher des nombres sur un affichage à 7 segments. Au lieu d'utiliser un IC compteur séparé et un décodeur d'affichage séparé, le CD4026B combine les deux fonctions en un seul appareil. Cet article explique le schéma de broches du CD4026B, son fonctionnement interne, ses spécifications électriques, la connexion à l'affichage, le circuit compteur à deux chiffres, et plus encore.

Catalogue

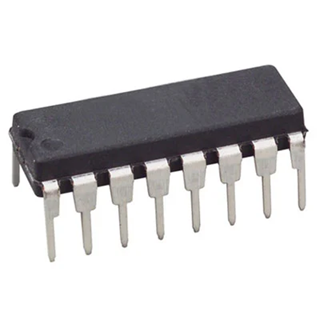

Aperçu du CD4026B

Le CD4026B est un compteur décimal CMOS avec un décodeur d'affichage à 7 segments intégré. Il compte les impulsions d'horloge de 0 à 9 et convertit la sortie interne du compteur Johnson en signaux pouvant alimenter un chiffre d'affichage numérique.

L'IC comprend des broches de contrôle communes telles que CLOCK, RESET et CLOCK INHIBIT. Un signal RESET élevé réinitialise le compteur à zéro, tandis que la broche CLOCK INHIBIT peut arrêter le comptage sans effacer la valeur actuelle. Le CD4026B fournit également CARRY OUT, sept sorties de segments décodés a–g, DISPLAY ENABLE, et une sortie de segment C non filtrée. Sa faible consommation d'énergie et sa réduction du nombre de composants externes le rendent pratique pour les circuits d'affichage numérique simples.

Si vous êtes intéressé par l'achat du CD4026B, n'hésitez pas à nous contacter pour des prix et disponibilités.

Informations de commande IC

Dispositif Commandable	Statut	Type d'emballage	Dessin de l'emballage	Broches	Quantité d'emballage	Plan écologique	Finition des broches/boules	Température maximale MSL	Température de fonctionnement (°C)
CD4026BE	ACTIF	PDIP	N	16	25	Pb-Free (RoHS)	CU NIPDAU	N/A pour le type d'emballage	-55 à 125
CD4026BEE4	ACTIF	PDIP	N	16	25	Pb-Free (RoHS)	CU NIPDAU	N/A pour le type d'emballage	-55 à 125
CD4026BNSR	ACTIF	SO	NS	16	2000	Vert (RoHS & sans Sb/Br)	CU NIPDAU	Niveau-1-260C-UNLIM	-55 à 125
CD4026BPW	ACTIF	TSSOP	PW	16	90	Vert (RoHS & sans Sb/Br)	CU NIPDAU	Niveau-1-260C-UNLIM	-55 à 125
CD4026BPWE4	ACTIF	TSSOP	PW	16	90	Vert (RoHS & sans Sb/Br)	CU NIPDAU	Niveau-1-260C-UNLIM	-55 à 125
CD4026BPWR	ACTIF	TSSOP	PW	16	2000	Vert (RoHS & sans Sb/Br)	CU NIPDAU	Niveau-1-260C-UNLIM	-55 à 125
CD4033BE	ACTIF	PDIP	N	16	25	Sans Pb (RoHS)	CU NIPDAU	N/A pour Type de paquet	-55 à 125
CD4033BEE4	ACTIF	PDIP	N	16	25	Sans Pb (RoHS)	CU NIPDAU	N/A pour Type de paquet	-55 à 125
CD4033BPW	ACTIF	TSSOP	PW	16	90	Vert (RoHS & sans Sb/Br)	CU NIPDAU	Niveau-1-260C-UNLIM	-55 à 125

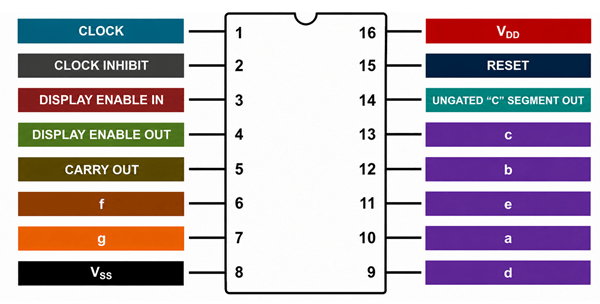

Configuration de Broches et Fonctions de CD4026B

Numéro de Broche	Nom de Broche	Fonction
1	HORLOGE (CLK)	Reçoit des impulsions d'horloge qui avancent le compteur de 0 à 9. Le compte augmente à chaque transition d'horloge positive.
2	INHIBITION D'HORLOGE	Active ou désactive le comptage. Un signal BAS permet aux impulsions d'horloge d'atteindre le compteur, tandis qu'un signal HAUT arrête le comptage.
3	ACTIVATION D'AFFICHAGE IN	Contrôle le fonctionnement de la sortie d'affichage. Utilisé pour activer ou masquer les sorties d'affichage à 7 segments.
4	ACTIVATION D'AFFICHAGE OUT	Fournit un signal d'activation d'affichage pour le couplage de plusieurs circuits intégrés CD4026B dans des systèmes d'affichage à plusieurs chiffres.
5	SORTIE DE RETRAIT	Génère une impulsion de sortie après que le compteur a complété une décennie complète (0–9). Utilisé pour coupler des compteurs supplémentaires.
6	SORTIE DE SEGMENT f	Contrôle le segment f d'un affichage à 7 segments à cathode commune.
7	SORTIE DE SEGMENT g	Contrôle le segment g d'un affichage à 7 segments à cathode commune.
8	VSS	Connexion à la terre (0 V de référence) pour le circuit intégré.
9	SORTIE DE SEGMENT d	Contrôle le segment d d'un affichage à 7 segments à cathode commune.
10	SORTIE DE SEGMENT a	Contrôle le segment a d'un affichage à 7 segments à cathode commune.
11	SORTIE DE SEGMENT e	Contrôle le segment e d'un affichage à 7 segments à cathode commune.
12	SORTIE DE SEGMENT b	Contrôle le segment b d'un affichage à 7 segments à cathode commune.
13	SORTIE DE SEGMENT c	Contrôle le segment c d'un affichage à 7 segments à cathode commune.
14	SORTIE DE SEGMENT "c" SANS GAIN	Fournit une sortie directe de segment c qui n'est pas affectée par la logique de contrôle d'activation d'affichage.
15	RÉINITIALISER	Réinitialise le compteur à zéro et met à jour l'affichage pour montrer le chiffre 0.
16	VDD	Entrée de tension d'alimentation positive pour le circuit intégré. La tension de fonctionnement typique varie de 3 V à 15 V.

Diagramme de Fonctionnement Interne de CD4026B

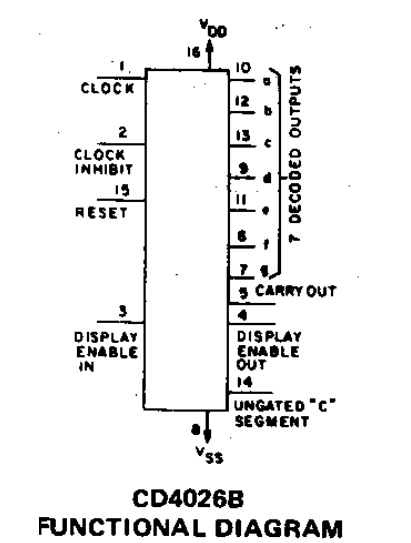

Diagramme Fonctionnel de CD4026B

Comme montré dans le diagramme fonctionnel, le CD4026B combine un compteur décimal et un pilote d'affichage à 7 segments en un seul circuit intégré. L'entrée HORLOGE reçoit des impulsions qui avancent le compte de 0 à 9, tandis que l'entrée RÉINITIALISER ramène le compteur à zéro chaque fois qu'un signal logique HAUT est appliqué. L'entrée d'INHIBITION D'HORLOGE peut temporairement arrêter le comptage sans effacer le nombre affiché. Après le traitement de chaque impulsion d'horloge, le compteur interne envoie la valeur de compte à la section décodeur, qui active les sorties de segment appropriées (a–g) pour afficher le chiffre correspondant sur un affichage à 7 segments à cathode commune. Le diagramme montre également la sortie de RETRAIT, qui génère une impulsion après chaque dix comptes et est utilisée pour coupler des dispositifs CD4026B supplémentaires dans des systèmes d'affichage à plusieurs chiffres. D'autres signaux de contrôle, y compris l'ACTIVATION D'AFFICHAGE IN, l'ACTIVATION D'AFFICHAGE OUT, et la sortie de SEGMENT "C" SANS GAIN, fournissent des fonctions de contrôle d'affichage supplémentaires.

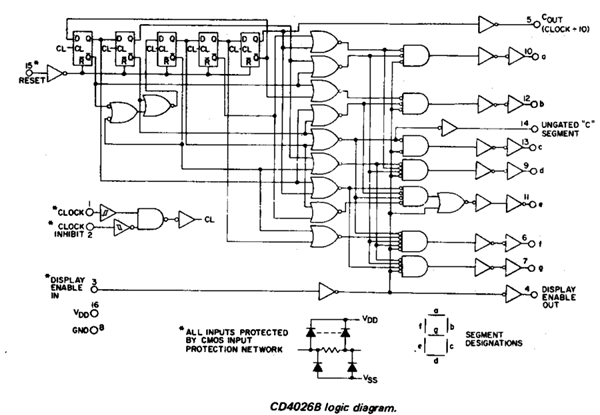

Diagramme Logique CD4026B

Le diagramme logique fournit une vue détaillée du circuit interne qui permet au CD4026B d'effectuer un comptage et un décodage d'affichage. Comme montré dans le diagramme, le dispositif contient un compteur Johnson à cinq étages formé par des bascules interconnectées qui génèrent une séquence de dix états de comptage uniques. Ces états de comptage sont traités par un réseau de portes logiques qui décodent les sorties du compteur en les signaux de contrôle de segment corrects pour l'affichage à 7 segments. Le diagramme illustre également comment les signaux CLOCK, CLOCK INHIBIT et RESET interagissent avec les étapes du compteur pour contrôler l'opération de comptage. La logique génère les sept sorties décodées (a–g) ainsi que le signal CARRY OUT utilisé pour chaîner les compteurs. Cette architecture interne élimine le besoin d'un décodeur BCD séparé, permettant au CD4026B de piloter directement un affichage tout en maintenant un circuit externe relativement simple.

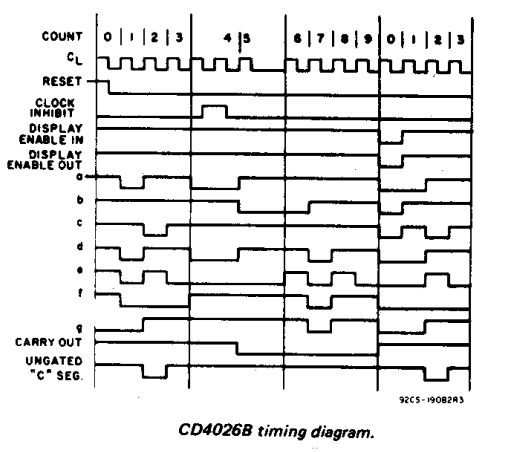

Diagramme de temporisation CD4026B

Le diagramme de temporisation illustre comment le CD4026B répond aux impulsions d'horloge et comment ses sorties changent au fil du temps. Comme montré dans le diagramme, le compteur avance d'un compte à chaque transition positive du signal CLOCK, ce qui fait progresser la valeur affichée de 0 à 9 avant de revenir à 0. L'onde montre également l'effet de l'entrée RESET, qui efface immédiatement le compteur et force l'affichage à revenir à zéro. Lorsque le signal CLOCK INHIBIT devient actif, les impulsions d'horloge entrantes sont ignorées et la valeur affichée reste inchangée. Le diagramme de temporisation montre en outre le fonctionnement de DISPLAY ENABLE IN et DISPLAY ENABLE OUT, qui contrôlent si les sorties de segments décodés sont visibles sur l'affichage. Les formes d'onde de sortie des segments (a–g) changent en fonction de la valeur de comptage actuelle, produisant les motifs de chiffres corrects sur l'affichage à 7 segments. De plus, la forme d'onde CARRY OUT génère une impulsion pour chaque cycle complet de comptage, permettant à plusieurs dispositifs CD4026B d'être synchronisés dans des applications de compteurs multi-chiffres.

Spécifications électriques du CD4026B

Paramètre	Spécification
Tension d'alimentation (VDD)	3 V à 15 V
Tension de fonctionnement recommandée	5 V à 10 V
Courant d'alimentation	Typiquement moins de 1 µA (statique)
Type d'entrée d'horloge	Déclenchée sur front montant
Fréquence d'horloge maximale	Jusqu'à environ 6 MHz à 10 V
Plage de comptage	0 à 9
Type de sortie	Sorties décodées à 7 segments (a–g)
Capacité de pilotage de sortie	Convient pour les charges CMOS et le pilotage de segments LED
Fréquence de sortie Carry-Out	Fréquence d'horloge ÷ 10
Réponse de réinitialisation	Réinitialisation asynchrone
Plage de température de fonctionnement	-55°C à +125°C
Options d'emballage	PDIP, SOIC, TSSOP

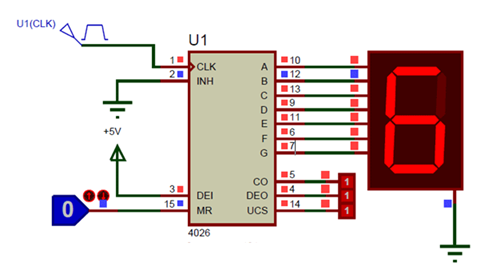

Connexion du CD4026B à un affichage à 7 segments

Le CD4026B est conçu pour piloter directement un affichage à 7 segments à cathode commune, éliminant le besoin d'un décodeur BCD à 7 segments séparé. Comme montré dans le diagramme de circuit, les sorties de segments (A–G) du CD4026B sont connectées directement aux segments d'affichage correspondants. Lorsque des impulsions d'horloge sont appliquées à l'entrée CLK, le circuit intégré compte automatiquement de 0 à 9 et active les combinaisons de segments correctes pour afficher chaque chiffre.

Dans cet exemple, la broche Clock Inhibit (INH) est connectée à la terre, permettant au compteur de répondre aux impulsions d'horloge entrantes. La broche Display Enable In (DEI) est connectée à la tension d'alimentation positive pour maintenir l'affichage actif, tandis que la broche Master Reset (MR) reste basse pendant le fonctionnement normal. La borne de cathode commune de l'affichage est connectée à la terre, permettant aux sorties du CD4026B d'illuminer les segments requis.

Les sorties du CD4026B sont étiquetées A, B, C, D, E, F et G, correspondant directement aux sept segments de l'affichage. À mesure que le compteur avance, le circuit intégré décode en interne la valeur de comptage et pilote les segments appropriés sans nécessiter de circuit logique supplémentaire. Cela simplifie la conception du circuit et fait du CD4026B un choix populaire pour les compteurs numériques, les minuteries, les compteurs d'événements et les projets d'affichage.

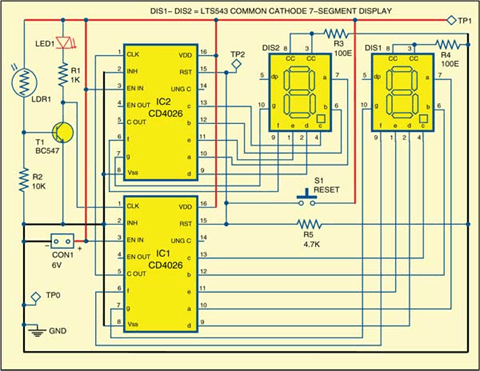

Circuit d'application de compteur à deux chiffres CD4026B

Le diagramme de circuit montre un compteur pratique à deux chiffres construit en utilisant deux CD4026B et des circuits intégrés de pilote d'affichage à 7 segments. Le système est alimenté par une source de 6 V et utilise deux affichages à 7 segments à cathode commune pour montrer des valeurs de comptage de 00 à 99. Chaque CD4026B combine un compteur décennal et un décodeur à 7 segments, lui permettant de piloter directement un affichage sans nécessiter de circuit de décodage supplémentaire. Cela simplifie la conception et réduit le nombre de composants externes nécessaires pour les applications de comptage multi-chiffres.

Le CD4026B inférieur (IC1) fonctionne comme le compteur d'unités. Les impulsions d'horloge générées par le circuit d'entrée du capteur sont appliquées à sa broche CLK, ce qui provoque une augmentation de la valeur affichée d'une unité pour chaque événement détecté. Internement, l'IC compte de 0 à 9 et active automatiquement les sorties de segment appropriées (a–g) pour afficher le chiffre correspondant sur le premier affichage à 7 segments. Lorsque le compte atteint 9 et qu'une autre impulsion arrive, le compteur revient à 0 et génère une impulsion de sortie de report.

La sortie de report de l'IC1 est connectée à l'entrée d'horloge du CD4026B supérieur (IC2), créant un arrangement de compteur en cascade. Chaque fois que l'IC1 complète un cycle de comptage complet de 0 à 9, l'impulsion de report incrémente l'IC2 d'un compte. L'IC2 pilote le deuxième affichage à 7 segments, qui représente le chiffre des dizaines. Grâce à cette méthode de cascade, le circuit peut afficher des nombres de 00 à 99 en utilisant seulement deux dispositifs CD4026B.

La section de détection d'entrée se compose d'un LDR (résistor dépendant de la lumière), d'un transistor BC547 et de résistances associées. Dans des conditions normales, le LDR reçoit de la lumière et maintient un niveau de résistance spécifique. Lorsqu'un objet interrompt le chemin de la lumière, la résistance du LDR change, provoquant le changement d'état du transistor et générant une impulsion d'horloge. Cette impulsion est ensuite appliquée au compteur, augmentant le compte affiché d'une unité. En raison de cet agencement, le circuit peut être utilisé comme compteur d'objets, compteur de personnes, compteur de ligne de production ou compteur d'événements.

Le bouton-poussoir RESET (S1) est connecté aux entrées de réinitialisation des deux IC CD4026B. Lorsqu'il est enfoncé, il renvoie les deux compteurs à zéro simultanément, ce qui fait que les affichages montrent 00. Cette fonctionnalité permet à l'utilisateur d'effacer le compte et de commencer un nouveau cycle de comptage sans débrancher l'alimentation du circuit.

Le réseau de résistances connecté aux affichages aide à limiter le courant et garantit un bon fonctionnement des segments. Les bornes à cathode commune des affichages sont connectées selon les exigences du CD4026B, permettant aux sorties de l'IC d'illuminer directement les segments nécessaires. Des connexions d'alimentation appropriées aux broches VDD et VSS assurent un fonctionnement stable des deux compteurs et des performances d'affichage fiables.

Ce circuit démontre l'une des utilisations les plus courantes du CD4026B : construire un compteur d'événements multi-chiffres sans microcontrôleur. En combinant les fonctions de compteur, de décodeur et de pilote d'affichage en un seul IC, le CD4026B fournit une solution simple et rentable pour les applications de comptage nécessitant un affichage visuel numérique.

Applications du CD4026B dans le monde réel

Compteurs d'événements et d'objets numériques

Le CD4026B est couramment utilisé dans des circuits qui comptent les événements, objets ou actions des utilisateurs. Chaque impulsion d'horloge augmente le nombre affiché d'une unité, ce qui est utile pour les compteurs de boutons, les compteurs de produits, les compteurs de visiteurs et les systèmes de détection d'objets basés sur des capteurs. Des capteurs tels que les LDR, les capteurs infrarouges, les photodiodes et les capteurs de proximité peuvent générer les impulsions nécessaires au CD4026B.

Surveillance de la production et des processus

Dans des environnements industriels, le CD4026B peut aider à surveiller les actions répétées des machines, les objets sur convoyeurs, les cycles d'emballage, les rotations de moteurs et la production. Sa fonction de report permet également de cascade plusieurs IC, de sorte que le système puisse afficher des valeurs plus grandes dépassant un seul chiffre.

Affichages de tableaux de score et de jeux

Le CD4026B peut être utilisé dans des circuits de tableaux de score simples pour des jeux, des sports, des quiz et des compétitions. Des boutons-poussoirs ou des interrupteurs électroniques peuvent envoyer des impulsions d'horloge à l'IC, permettant d'augmenter le score chaque fois qu'une entrée est déclenchée. Pour des scores plus élevés, plusieurs IC CD4026B peuvent être connectés ensemble pour créer des affichages multi-chiffres.

Affichages de fréquence et de temporisateur

Le CD4026B peut travailler avec des circuits de temporisation, des oscillateurs ou des générateurs d'impulsions pour afficher les impulsions comptées pendant une période de temps. Cela le rend utile dans les compteurs de fréquence basiques, les affichages de temps écoulé et les circuits de temporisation où un affichage numérique est nécessaire sans utiliser de microcontrôleur.

Projets d'électronique éducatifs

Le CD4026B est utile pour apprendre l'électronique numérique car il montre comment les impulsions d'horloge, les compteurs, le contrôle de réinitialisation, la cascade et les affichages à 7 segments fonctionnent ensemble. Puisqu'il inclut déjà le compteur et le décodeur d'affichage, les étudiants peuvent construire des circuits pratiques avec moins de pièces tout en comprenant des concepts de logique numérique importants.

Équipements de laboratoire et de test

Le CD4026B peut être utilisé dans des instruments de test simples qui doivent afficher les comptes d'impulsions pendant la mesure ou le test. Son faible nombre de composants, sa capacité de pilotage d'affichage direct et son soutien à la cascade facile en font un choix approprié pour des compteurs compacts, des bancs d'essai et des installations de mesure électronique de base.

Problèmes courants de circuit CD4026B et dépannage

Problème	Causes possibles	Étapes de dépannage
Affichage ne compte pas	Aucune signal d'horloge, broche d'inhibition d'horloge tenue haute, alimentation manquante, câblage incorrect	Vérifiez les connexions VDD et VSS, vérifiez que les impulsions d'horloge atteignent la broche 1, assurez-vous que l'inhibition d'horloge (broche 2) est basse, et inspectez toutes les connexions de câblage.
Segments d'affichage manquants	Connexions lâches, segment d'affichage endommagé, câblage de segment incorrect, sortie IC défectueuse	Vérifiez le câblage des segments entre le CD4026B et l'affichage, inspectez les points de soudure, testez l'affichage séparément, et vérifiez la continuité des connexions de segments.
Séquence de chiffres incorrecte	Bruit sur la ligne d'horloge, rebond de l'interrupteur, connexions en cascade incorrectes, alimentation instable	Utilisez une source d'horloge débouncée, ajoutez un filtrage si nécessaire, vérifiez les connexions de Carry Out, et assurez-vous d'une tension d'alimentation stable.
Le compteur saute des numéros	Plusieurs impulsions d'horloge générées de manière non intentionnelle, signal d'entrée bruyant, rebond mécanique de l'interrupteur	Ajoutez un circuit de débounce, utilisez un conditionnement avec déclencheur Schmitt, raccourcissez les chemins de signal bruyants, et vérifiez la qualité de la forme d'onde d'horloge avec un oscilloscope.
Le compteur compte aléatoirement	Entrée d'horloge flottante, interférences électriques, mauvaise mise à la terre	Gardez les entrées non utilisées correctement polarisées, améliorez la mise à la terre, ajoutez des condensateurs de filtrage, et protégez les longs fils de signal des sources de bruit.
L'affichage montre toujours zéro	La broche de réinitialisation est continuellement haute, aucune impulsion d'horloge présente, étape de compteur défectueuse	Vérifiez que la réinitialisation (broche 15) reste basse pendant le fonctionnement normal, vérifiez l'activité de l'horloge, et inspectez le circuit de réinitialisation pour des défauts.
L'affichage est figé sur un chiffre	Inhibition d'horloge activée, signal d'horloge manquant, source d'horloge endommagée	Confirmez que l'inhibition d'horloge est basse, vérifiez la génération d'impulsions d'horloge, et inspectez le circuit de la source d'impulsions.
Fonction de réinitialisation ne fonctionne pas	Câblage de réinitialisation incorrect, bouton-poussoir défectueux, tension de réinitialisation insuffisante	Vérifiez les connexions de la broche de réinitialisation, testez le fonctionnement de l'interrupteur, et assurez-vous que le signal de réinitialisation atteint le niveau logique haut requis.
Compteur multi-chiffres ne progresse pas	Carry Out pas correctement connecté, câblage en cascade défectueux, deuxième compteur sans alimentation	Vérifiez la connexion de Carry Out du premier CD4026B vers l'étape suivante, vérifiez les connexions d'alimentation, et inspectez le routage d'horloge entre les compteurs.
Luminosité d'affichage faible ou irrégulière	Tension d'alimentation insuffisante, valeurs de résistance incorrectes, sorties surchargées	Vérifiez la tension d'alimentation, vérifiez les valeurs des résistances de limitation de courant, et assurez-vous que les exigences en courant de l'affichage ne dépassent pas les capacités de sortie.
Certains chiffres s'affichent incorrectement	Erreurs de câblage des segments, affichage défectueux, broche de sortie endommagée	Comparez le câblage avec le diagramme de broche, testez les segments d'affichage individuels, et vérifiez les sorties correspondantes du CD4026B.
Le compteur se réinitialise de manière inattendue	Bruit de l'alimentation, ligne de réinitialisation instable, connexions lâches	Ajoutez des condensateurs de découplage (0,1 µF près de VDD), améliorez la stabilité du signal de réinitialisation, et inspectez le câblage pour des connexions intermittentes.

CD4026B vs 74LS90 avec décodeur 7 segments

Fonctionnalité	CD4026B	74LS90 + décodeur 7 segments (par ex., 74LS47/74LS48)
Fonction de compteur	Compteur décimal intégré	Compteur décimal uniquement
Décodeur d'affichage	Décodeur 7 segments intégré	Nécessite un IC de décodeur séparé
Nombre d'IC requis	Un IC	Deux IC ou plus
Complexité du circuit	Faible	Plus élevée
Effort de câblage	Minimal	Plus étendu
Espace PCB requis	Plus petit	Plus grand
Nombre de composants	Plus faible	Plus élevé
Coût de conception	Plus bas pour les affichages simples	Plus élevé à cause des composants supplémentaires
Support de type d'affichage	Affichages à cathode commune	Dépend du décodeur utilisé
Plage de comptage	0–9 par IC	0–9 par IC
Capacité de mise en cascade	Oui, en utilisant Carry Out	Oui, en utilisant les sorties de compteur
Entrée d'horloge	Entrée d'horloge directe	Entrée d'horloge directe
Fonction de réinitialisation	Réinitialisation intégrée	Réinitialisation intégrée
Suppression de zéro en tête	Non	Possible avec un circuit supplémentaire
Flexibilité d'affichage	Limitée aux fonctions de décodeur intégré	Plus grande flexibilité avec différents décodeurs
Difficulté de dépannage	Plus facile	Plus complexe
Valeur éducative	Bon pour les débutants	Meilleur pour l'apprentissage de la conception logique numérique
Consommation d'énergie	Inférieure (CMOS)	Supérieure (TTL)
Tension de fonctionnement	3 V à 15 V	Typiquement 5 V
Immunité au bruit	Marge de bruit CMOS plus élevée	Inférieure à celle des dispositifs CMOS
Meilleur pour	Compteurs simples et projets d'affichage	Systèmes logiques numériques avancés

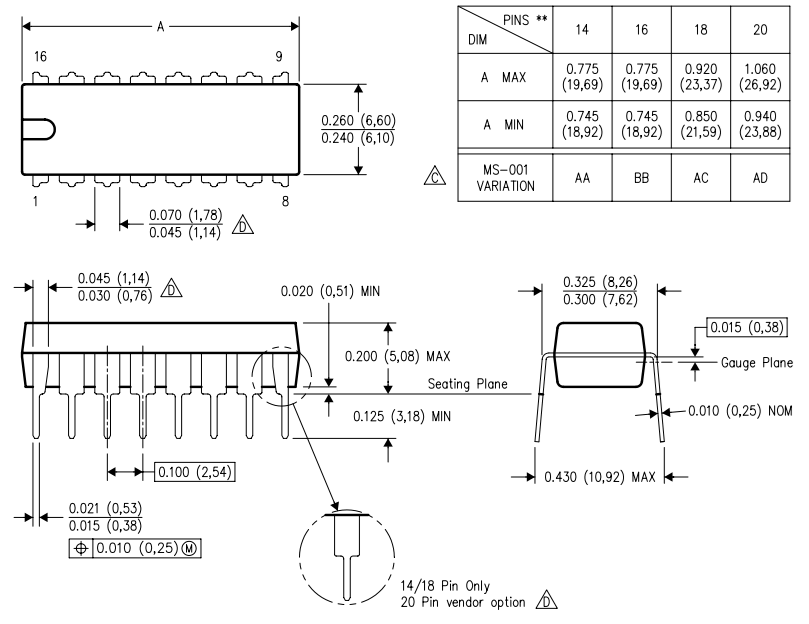

Dimensions mécaniques du CD4026B

Fabricant

Texas Instruments fabrique le CD4026B en utilisant des processus de production logique CMOS matures conçus pour une consommation d'énergie faible, des performances de commutation stables et une fiabilité à long terme. Ses capacités de fabrication comprennent la fabrication de plaquettes de semi-conducteurs, l'assemblage d'IC, les tests d'emballage, la vérification électrique et le contrôle de qualité. TI fournit le CD4026B dans plusieurs types d'emballage, y compris PDIP, SOIC et TSSOP, le rendant adapté aux conceptions de circuits à montage traversant et en surface. L'appareil est produit pour soutenir une large gamme de tensions de fonctionnement, des performances à température industrielle, des options conformes RoHS et un fonctionnement logique cohérent. Grâce à son réseau mondial de fabrication de semi-conducteurs et de chaîne d'approvisionnement, Texas Instruments peut soutenir une production en volume élevé, une longue disponibilité des produits et un approvisionnement fiable pour les clients.

Questions Fréquemment Posées [FAQ]

1. Pourquoi le CD4026B utilise-t-il un compteur décimal Johnson au lieu d'un compteur binaire standard ?

A1. Un compteur Johnson produit naturellement une séquence de dix états uniques, ce qui facilite le décodage direct en sorties d'affichage à 7 segments. Cela réduit la complexité logique interne et permet au CD4026B de combiner les fonctions de comptage et de pilotage d'affichage dans un seul circuit intégré.

2. Que se passe-t-il si le signal d'horloge contient du bruit ou un rebond de commutateur ?

A2. Le CD4026B peut enregistrer plusieurs comptes pour un seul événement, ce qui entraîne des numéros sautés ou des résultats inexactes. Les commutateurs mécaniques doivent être désamorcés, et les sorties de capteurs bruyants doivent être conditionnées avant d'atteindre l'entrée d'horloge.

3. Le CD4026B peut-il piloter directement de grands affichages à 7 segments ?

A3. Pas généralement. Les grands affichages LED nécessitent souvent plus de courant que le CD4026B peut fournir. Dans de tels cas, des pilotes de transistor ou des circuits de pilotes d'affichage dédiés doivent être ajoutés entre le circuit intégré et l'affichage.

4. Pourquoi la broche de sortie Carry Out est-elle importante dans les conceptions de compteurs multi-chiffres ?

A4. La sortie Carry Out génère une impulsion chaque fois que le compteur complète un cycle de 0 à 9. Cette impulsion avance le CD4026B suivant, permettant à plusieurs compteurs de travailler ensemble et d'afficher des nombres plus grands.

5. Comment la tension d'alimentation affecte-t-elle les performances du CD4026B ?

A5. Des tensions d'alimentation plus élevées permettent généralement un fonctionnement plus rapide et une meilleure capacité de pilotage de sortie. Cependant, la tension doit rester dans la plage de fonctionnement spécifiée pour éviter des dommages ou des performances peu fiables.

6. Quel est l'avantage d'utiliser un CD4026B plutôt qu'un microcontrôleur pour des tâches de comptage simples ?

A6. Le CD4026B ne nécessite aucune programmation, logiciel ou micrologiciel. Il fournit une solution matérielle simple qui peut compter et afficher des nombres immédiatement avec un minimum de composants et d'efforts de conception.

7. Pourquoi le CD4026B ne fonctionne-t-il qu'avec des affichages à cathode commune ?

A7. Les sorties des segments sont conçues pour piloter directement les affichages à cathode commune. Les affichages à anode commune nécessitent des arrangements de pilotage différentes et ne sont donc pas directement compatibles avec le CD4026B.

8. Comment un compteur CD4026B peut-il être étendu au-delà de 99 comptes ?

A8. Des circuits intégrés CD4026B supplémentaires peuvent être mis en cascade en utilisant leurs sorties Carry Out. Chaque étape ajoutée augmente la capacité de comptage d'un chiffre, permettant des comptes de 999, 9999 et plus.
