Tout sur les condensateurs en céramique: définition, variétés et détails techniques

Les condensateurs en céramique sont sérieux dans l'électronique moderne, évalué à leur capacité à gérer efficacement l'énergie à travers diverses applications, des appareils de consommation aux systèmes industriels avancés.Fabriquées à partir de matériaux en céramique, ces condensateurs se présentent sous diverses formes comme les types de disque, tubulaires, rectangulaires et de puces, chacun conçu pour des fonctions spécifiques.Leur adaptabilité et leur rôle dans les innovations en génie électrique améliorent leur utilité dans les appareils électroniques.Alors que nous explorons les caractéristiques complexes et les distinctions techniques des condensateurs en céramique, nous acquièrent un aperçu de leurs opérations ultimes, y compris les principes de la capacité, l'impact de la structure physique sur la fonctionnalité et leur utilité requise dans les circuits électroniques modernes.

Catalogue

Aperçu des condensateurs en céramique

Les condensateurs en céramique, également appelés condensateurs monolithiques, jouent un rôle dynamique dans l'électronique en raison de leur polyvalence et de leur large gamme d'utilisations.Ils utilisent des matériaux en céramique comme diélectrique, ce qui leur permet de fonctionner efficacement dans divers environnements électriques.Ces condensateurs sont classés en fonction du type de diélectrique en céramique qu'ils utilisent, ce qui détermine leur aptitude aux applications à basse fréquence ou à haute fréquence.

Les condensateurs en céramique se présentent sous différentes formes et conceptions, telles que les types de disque, tubulaires, rectangulaires, aux puces et à alimentation.Chaque conception est adaptée pour répondre aux exigences de performances spécifiques et aux besoins de configuration.Par exemple, les condensateurs à disque sont souvent compacts et rentables, tandis que les condensateurs de puces sont couramment utilisés dans les appareils montés sur surface pour l'électronique moderne.Cette variété vous donne la flexibilité de choisir des condensateurs qui correspondent aux spécifications techniques précises de leurs projets.

Leur adaptabilité rend les condensateurs en céramique requis à la fois dans l'électronique grand public - comme les smartphones et les appareils électroménagers - et les systèmes industriels, où la fiabilité et les performances sont graves.En offrant une gamme d'options pour s'adapter à des applications diverses, les condensateurs en céramique restent la pierre angulaire de la conception électronique moderne.

Classification de la capacité

Bases des condensateurs

Un condensateur est composé de deux plaques conductrices séparées par un matériau non conducteur appelé diélectrique.Lorsqu'une tension est appliquée à travers les plaques, les charges électriques s'accumulent sur leurs surfaces, permettant au condensateur de stocker l'énergie sous la forme d'un champ électrique.

Figure 2. Basique du condensateur

Taille de la capacité

La capacité fait référence à la capacité d'un condensateur à tenir une charge électrique.Il est calculé en divisant la charge stockée sur une plaque par la différence de tension entre les deux plaques.L'unité utilisée pour mesurer la capacité est la Farad (F).Dans les diagrammes de circuits, les condensateurs sont représentés avec le symbole "C."

La formule de capacité est:

Figure 3. Formule de capacité

Dans cette formule:

• ϵ: la constante diélectrique, qui décrit la capacité du matériau isolant à prendre en charge un champ électrique.

• S: la surface des plaques qui se font face.

• K: la constante électrostatique, avec une valeur de 8,987551 × 109 n \ cdotpm2 / c2.

• D: la distance entre les deux plaques.

La formule peut être exprimée sous une forme simplifiée comme suit:

Figure 4. Formule simplifiée

La capacité peut être augmentée de:

• Utilisation d'un matériau diélectrique avec une constante diélectrique plus élevée.

• Augmentation de la surface des plaques.

• Réduire l'écart entre les plaques.

Chacun de ces ajustements permet au condensateur de stocker plus de charges, améliorant ses performances globales.En comprenant ces facteurs, vous pouvez mieux utiliser des condensateurs dans les circuits électroniques et optimiser leur efficacité.

Structure des condensateurs en céramique MLCC

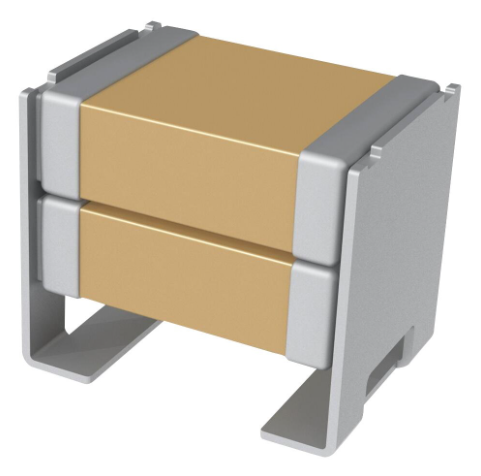

Figure 5. Condensateur en céramique MLCC

Les condensateurs en céramique multicouches (MLCC) représentent une conception très avancée dans la technologie des condensateurs.Ils se composent de plusieurs couches minces de matériau diélectrique en céramique, chaque couche séparée par des électrodes métalliques internes.Ces couches sont soigneusement empilées, compressées, puis frittées - un processus dans lequel les matériaux sont fusionnés à des températures élevées pour créer une seule structure solide.Cette méthode se traduit par une puce monolithique durable, compacte et très fiable.

Figure 6. Construction en couches de MLCC

La construction en couches unique des MLCC augmente intensément la surface totale des électrodes internes, ce qui améliore directement la capacité du condensateur à stocker la charge.En incorporant de nombreuses couches minces dans un petit volume, les MLCC obtiennent des valeurs de capacité élevées sans nécessiter un espace physique supplémentaire.Cette utilisation efficace des matériaux les rend idéaux pour les appareils où l'espace est limité, comme les smartphones, les ordinateurs portables et l'électronique portable.

Les MLCC offrent une combinaison de capacité, de fiabilité et de compacité élevées, ce qui en fait un composant utile dans un large éventail d'applications électroniques.Ils sont particulièrement importants dans les circuits où les contraintes d'espace exigent un équilibre entre les performances et la taille.Par exemple, dans les smartphones, les MLCC stabilisent la puissance, le bruit de filtre et assurent un fonctionnement en douceur dans les circuits numériques et analogiques.Dans les systèmes automobiles, ils subissent des conditions difficiles, telles que la température extrêmes et les vibrations, tout en conservant des performances cohérentes.

Paramètres des condensateurs en céramique

Comprendre les unités de capacité

La capacité mesure la capacité d'un composant à stocker une charge électrique.Il est exprimé dans Farads (F).Cependant, les Farads sont généralement trop importants pour la plupart des applications pratiques.En conséquence, des unités plus petites sont utilisées, comme:

• Microfarades (µF)

• Nanofarads (NF)

• Pifarads (PF)

Les relations entre ces unités sont:

• 1 F = 1 000 000 µF

• 1 µf = 1 000 nf = 1 000 000 PF

Ces informations sont basiques pour sélectionner le condensateur approprié pour un circuit.L'analyse de ces unités garantit une précision dans la sélection des composants, principalement lorsque vous travaillez sur des appareils où la précision est grave.

Plage de capacité et critères de sélection

Les condensateurs en céramique sont disponibles dans une large gamme de valeurs de capacité, généralement de 0,5 pf à 100 µF.Ces valeurs sont standardisées, ce qui signifie que les condensateurs sont fabriqués avec des capacités spécifiques et prédéfinies.La sélection du bon condensateur dépend de trois facteurs principaux: la capacité, la taille physique et la cote de tension.

Classe PF	0,5 pf, 1 pf, 2 pf, 3 pf, 4 pf, 5 pf, 6 pf, 7 pf, 8 pf, 9 pf, 10 pf, 11 pf, 12 pf, 13 pf, 15 pf, 16 pf, 17 pf, 18 pf, 19 pf, 20 pf, 21 pf, 22 pf, 23 pf, 24 pf, 27 pf, 30 pf, 33 pf, 36 pf, 39 pf, 43 pf, 47 pf, 51 pf, 56 pf, 62 pf, 68 pf, 75 pf, 82 pf, 91 pf, 100 pf, 120 pf, 150 pf, 180 pf, 220 pf, 270 pf, 330 pf, 390 pf, 470 pf, 560 PF, 680 PF, 820 PF, 910 PF
classe NF	1 nf, 1,2 nf, 1,5 nf, 1,8 nf, 2,2 nf, 2,7 nf, 3,3 nf, 3,9 nf, 4,7 nf, 5,6 nf, 6,8 nf, 8,2 nf, 10 nf, 12 nf, 15 nf, 18 nf, 22 nf, 27 nf, 33 nf, 39 nf, 47 nf, 56 nf, 68 nf, 82 nf, 100 nf, 120 nf, 220 nf, 330 nf, 470 NF, 680 NF
classe UF	1 UF, 2,2 UF, 4,7 UF, 10 UF, 22 UF, 47 UF, 100 UF

Par exemple:

• Un condensateur de 4,7 µF évalué à 6,3 V dans un ensemble 0402

• Un condensateur de 22 µF évalué à 6,3 V dans un ensemble 0603

• Un condensateur de 47 µF évalué pour 6,3 V dans un ensemble 0805

La décision consiste à équilibrer les exigences de performance, les contraintes de coûts et les limitations de l'espace.Vous devez vous assurer que le condensateur sélectionné ajuste l'application tout en restant dans les spécifications de tension et de taille.

Tension nominale et marges de sécurité

La tension nominale d'un condensateur en céramique est la tension la plus élevée qu'il peut tolérer en toute sécurité sans risquer de dommages ou de défaillance causés par la dégradation diélectrique.Les cotes de tension des condensateurs vont largement, de 2,5 V à plus de 3 kV.

La tension nominale est principalement influencée par l'espacement entre les plaques internes du condensateur.Pour maintenir la sécurité et garantir la fiabilité à long terme, il est courant de choisir des condensateurs avec une tension nominale d'au moins 70% plus élevée que la tension de fonctionnement maximale du circuit.Cette marge de sécurité protège le condensateur des pointes de tension ou des fluctuations inattendues.

Types de condensateurs basés sur les propriétés diélectriques

Les condensateurs en céramique sont divisés en catégories en fonction des propriétés de leur matériau diélectrique.Chaque catégorie dessert différentes applications:

Condensateurs de classe I

• Fournir des valeurs de capacité stables.

• Présenter de faibles pertes.

• Mieux adapté aux applications qui nécessitent une stabilité précise de la fréquence, telles que les oscillateurs ou les filtres.

• Offrez une capacité plus élevée par unité de volume.

• sont moins stables et plus sensibles aux facteurs environnementaux tels que la température et la tension.

Les types communs de classe II comprennent:

• X7R et X5R, qui offrent un équilibre entre la stabilité de la capacité et l'efficacité volumétrique.

• Y5V et Z5U, qui offrent une capacité plus élevée mais sont plus sujettes à la variation dans des conditions changeantes.

Le choix entre les condensateurs de classe I et de classe II dépend des exigences spécifiques de l'application.Pour des performances sérieuses, la classe I est généralement préférée.Pour les utilisations moins exigeantes où une capacité plus élevée est nécessaire dans un package compact, les condensateurs de classe II sont un choix pratique.

Types	Constante diélectrique élevée Type (Type II)	Compensation de température Type (classe I)
Modèle	X7R, X5R, Y5V, Z5U	Ch, C0G, (NP0)
Ingrédient principal	Matière diélectrique forte: Titanate de baryum	Matériau diélectrique général: oxyde de titane (TiO2), zirconate de calcium (Cazro3)
Constante diélectrique	1000–20000	Environ 20–300
Capacité	Grande capacité	Petite capacité
Caractéristiques	- La permittivité relative change avec la température et tension, entraînant des changements de capacité.	- La permittivité relative ne change pas avec température et tension, et la capacité est essentiellement stable.
	- La capacité change avec le temps.	- même en haute température, haute puissance et haute fréquence les environnements, le tanΔ (perte capacitive) est petit, et la stabilité est excellent.
	-	- a une valeur Q élevée (1000–8000).

Caractéristiques des condensateurs en céramique

Modèle de circuit réel du condensateur

Les condensateurs en céramique ne sont pas des composants idéaux;Leur conception comprend des éléments parasitaires inévitables tels que l'inductance et la résistance des séries.Ces caractéristiques parasites, combinées à la forte résistance à l'isolation du matériau diélectrique (qui n'est pas parfaitement isolant), définissent comment ces condensateurs se comportent dans les circuits réels.

Un modèle pratique d'un condensateur en céramique comprend la fonction prévue du condensateur et ses éléments parasites:

Figure 7. Modèle de circuit réel du condensateur

Caractéristiques de la fréquence d'impédance

En utilisant le modèle de circuit décrit ci-dessus, l'impédance d'un condensateur en céramique peut être exprimée en utilisant la formule suivante:

Figure 8. Formule de fréquence d'impédance

Parmi eux, w = 2πf, j est l'unité imaginaire.

Bien que les condensateurs en céramique aient généralement une résistance à l'isolation élevée (généralement dans la gamme de méga-ohms), la résistance de la série (R) devient substantielle, en particulier lors de la simplification de l'impédance pour les calculs pratiques:

Figure 9. Formule simplifiée de la fréquence d'impédance

À des fréquences plus basses, le condensateur se comporte comme prévu, la réactance capacitive dominant son impédance.Cependant, à des fréquences plus élevées, l'inductance parasite prend le relais, ce qui fait que le condensateur présente un comportement inductif.Le point de transition - connu sous le nom de fréquence de résonance - obtient le moment où l'impédance tombe à son minimum, égal à la résistance de la série.Cette propriété rend la fréquence de résonance idéale pour le filtrage des opérations.

La relation d'impédance-fréquence pour un condensateur en céramique typique de 10 μF Murata est illustrée ci-dessous:

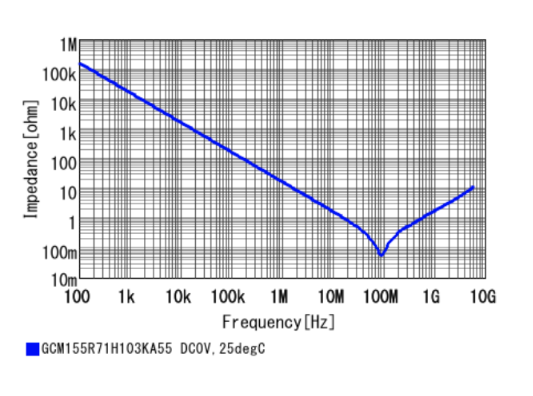

Figure 10. Condensateur en céramique Murata 10 μF

La courbe est tracée sur une échelle logarithmique, ce qui aide à clarifier les changements d'amplitude d'impédance à travers un large éventail de fréquences.

Fréquence de résonance

Un condensateur en céramique fonctionne le plus efficacement à sa fréquence de résonance.C'est le point où l'impédance atteint sa valeur la plus basse, améliorant sa capacité à filtrer les signaux ou à supprimer efficacement le bruit.

Le tableau ci-dessous montre les fréquences de résonance pour divers condensateurs Murata:

Paramètres du modèle	Capacitance	Fréquence de résonance
50v_ch_0603	10pf	1,9 GHz
50v_c0g_0603	100pf	700 MHz
50v_x7r_0603	1NF	210 MHz
50v_x7r_0603	10nf	70 MHz
16v_x7r_0603	100nf	25 MHz
16v_x7r_0603	1 µF	9mhz
16v_x5r_0603	10µF	2 MHz
6.3v_x5r_0805	47µf	850 kHz

De plus, le comportement de fréquence de résonance d'un type de condensateur spécifique peut être observé dans cette courbe:

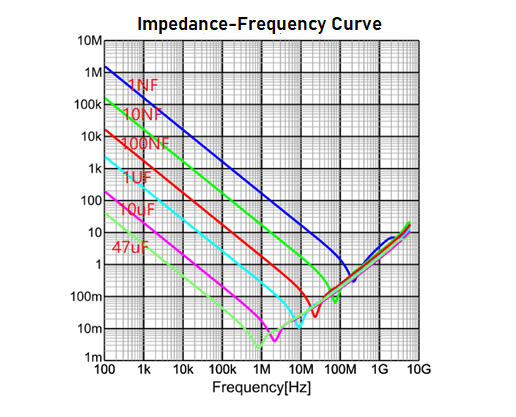

Figure 11. Courbe d'impédance

Résistance en série équivalente (ESR)

La résistance en série équivalente (ESR) d'un condensateur en céramique dépend très de fréquence.Par exemple, un condensateur en céramique de 10 μF peut avoir un ESR d'environ 3 ohms à 100 Hz, mais cette valeur pourrait chuter de manière significative à 3 milliohms à 700 Hz.Cela montre comment l'ESR peut varier considérablement à travers le spectre de fréquence.

L'ESR joue un rôle sérieux dans les applications telles que les alimentations de commutation, où elle affecte directement la taille de l'ondulation dans la tension de sortie.Vous trouverez ci-dessous un tableau montrant les données ESR pour les condensateurs en céramique Murata standard:

Paramètres du modèle	Capacité	Valeur ESR minimale
50v_ch_0603	10pf	200mΩ
50v_cog_0603	100pf	130mΩ
50v_x7r_0603	1NF	380mΩ
50v_x7r_0603	10nf	60mΩ
16v_x7r_0603	100nf	20mΩ
16v_x7r_0603	1 µF	8mΩ
16v_x5r_0603	10µF	3mΩ
6.3v_x5r_0805	47µf	1,8mΩ

La dépendance à la fréquence de l'ESR est visualisée dans la courbe ci-dessous:

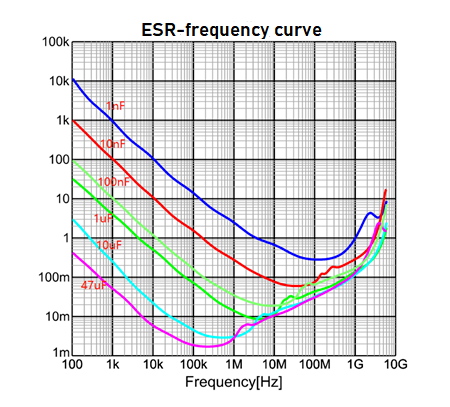

Figure 12. Courbe de fréquence ESR

Précision et taille

Les condensateurs en céramique offrent généralement moins de précision par rapport aux résistances.Ils sont classés en deux à quatre notes de précision en fonction de leurs tolérances:

Type de condensateur	Grade de précision
NP0 (COG) (0,5pf ~ 4,9pf)	B (± 0,1pf);C (± 0,25pf)
NP0 (COG) (5.0pf ~ 9,9pf)	D (± 0,5pf)
NP0 (COG) (≥10pf)	F (± 1%);G (± 2%);J (± 5%);K (± 10%)
X7r	J (± 5,0%);K (± 10%);M (± 20%)
X5r	J (± 5,0%);K (± 10%);M (± 20%)
Y5V	M (± 20%);Z (-20%, + 80%)

Caractéristiques de la température

Les performances des condensateurs en céramique sont affectées par les changements de température.Plus précisément, la capacité peut se déplacer en fonction de la température de fonctionnement.Le tableau suivant met en évidence le comportement dépendant de la température de la capacité:

Modèle de condensateur	Plage de température de travail	Changement de capacité avec Température
COG (NP0)	-55 ° C ~ 125 ° C	0 ± 30 ppm / ° C
X7r	-55 ° C ~ 125 ° C	± 15%
X6	-55 ° C ~ 105 ° C	± 22%
X5r	-55 ° C ~ 85 ° C	± 15%
Y5U	-30 ° C ~ 85 ° C	+22% / - 56%
Y5V	-30 ° C ~ 85 ° C	+22% / - 82%
Z5u	10 ° C ~ 85 ° C	+22% / - 56%
Z5v	10 ° C ~ 85 ° C	+22% / - 82%

Il est important de sélectionner des condensateurs avec des coefficients de température appropriés pour les circuits qui exigent la stabilité à travers une large plage de température.Les séries de condensateurs comme Y ou Z peuvent ne pas être adaptées aux applications qui nécessitent une capacité cohérente.

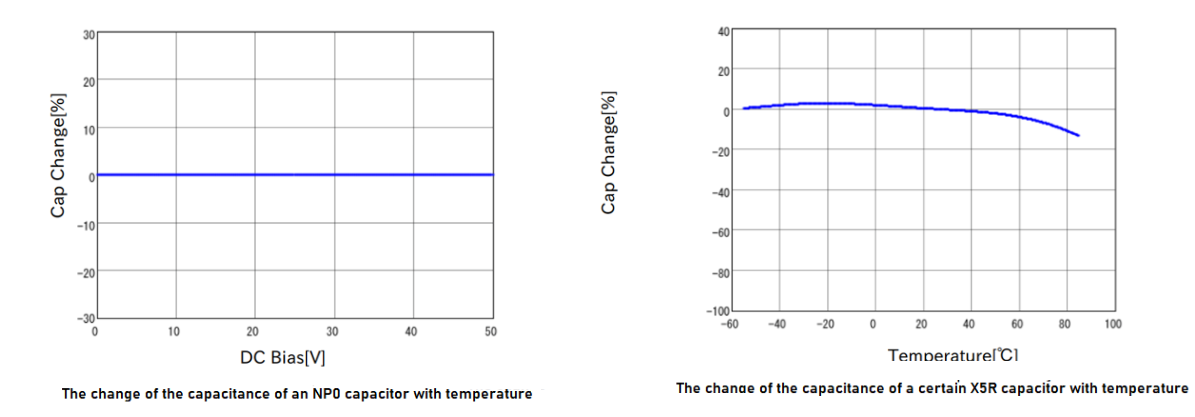

Figure 13. Caractéristiques de température

Caractéristiques du biais CC

Les condensateurs en céramique éprouvent des effets de biais CC qui influencent considérablement leurs performances.Cela est particulièrement évident chez les condensateurs avec des constantes diélectriques élevées, telles que les types X5R et X7R.Lorsqu'elles sont exposées à la tension DC, ces condensateurs présentent souvent des écarts considérables de capacité par rapport à leurs valeurs nominales.

Lorsqu'une tension CC plus élevée est appliquée, la capacité réelle des condensateurs céramiques à haute diélectrique-constant diminue sensiblement.Cette réduction devient plus prononcée à mesure que la valeur de capacité nominale augmente.Par exemple, sous une tension CC de 6,3 V A47µF X5R, évalué pour 6,3 V, ne conserve qu'environ 15% de sa capacité nominale.De même, un condensateur 100NF X5R évalué pour 6,3 V ne contient également que 15% de sa valeur nominale dans les mêmes conditions.

La capacité nominale fait référence à la capacité idéale et spécifiée mesurée dans des conditions à vide.Le graphique ci-dessous illustre ce comportement:

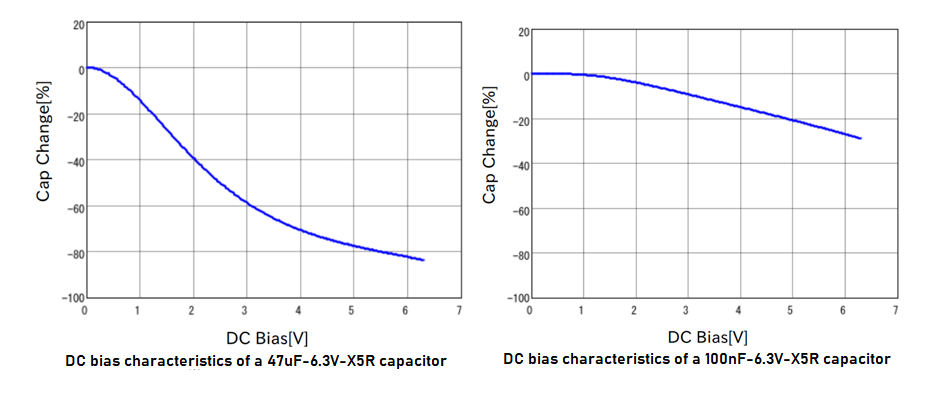

Figure 14. Caractéristiques du biais CC

Le phénomène de biais CC provient des matériaux utilisés dans les condensateurs constants à haute diélectrique, tels que le titanate de baryum (Batio₃).La structure cristalline de Batio₃ change en fonction de la température.Au-dessus de la température de Curie (environ 125 ° C), à des températures supérieures à la pointe de Curie, Batio₃ a une structure de pérovskite cubique.Dans cette phase, les ions ba²⁺ occupent les coins du cube, les ions o²⁻ sont positionnés sur les visages du cube et les ions ti⁴⁺ sont situés au centre du cube.

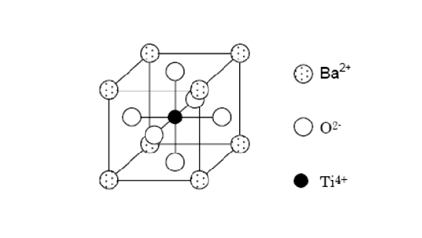

Figure 15. Structure cristalline de Batio3

À des températures plus basses, le cristal passe en une structure tétragonale.Un axe s'allonge tandis que les deux autres axes se contractent.Cette distorsion provoque le déplacement des ions Ti⁴⁺ le long de l'axe allongé.En conséquence, le matériau développe une polarisation interne, même sans champ électrique externe.Cette propriété, connue sous le nom de polarisation spontanée, est une caractéristique des matériaux ferroélectriques.

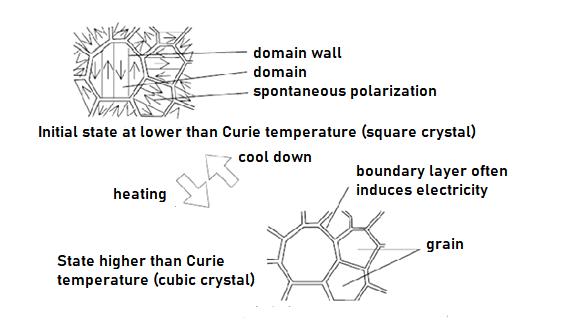

Figure 16. Les transitions cristallines dans une structure tétragonale

Lorsqu'une tension CC est appliquée, le champ électrique externe interagit avec la polarisation naturelle du cristal.Ce champ restreint les transitions de phase spontanée du matériau polarisé.Par conséquent, la capacité électrostatique diminue par rapport à sa valeur (nominale) d'origine.Le degré de réduction de la capacité augmente à mesure que la tension appliquée augmente.Ce mécanisme explique pourquoi les condensateurs avec des constantes diélectriques élevées présentent des effets de biais CC aussi importants.

Courant de fuite et résistance à l'isolation

Les condensateurs en céramique sont caractérisés par de faibles courants de fuite et une résistance à l'isolation élevée.Ces propriétés sont directement liées à leurs valeurs de capacité.Même chez les plus grands condensateurs, les courants de fuite se trouvent généralement dans la plage de microampère, ce qui rend les condensateurs en céramique adaptés aux applications où une faible consommation d'énergie est dangereuse et une résistance à l'isolation élevée est nécessaire.

La relation entre la résistance à l'isolation et le courant de fuite est illustrée ci-dessous:

Modèle de condensateur	Résistance à l'isolation	Courant de fuite à la note Tension
10pf_ch_0603_50v	≥10000mΩ	≤0,005µa
100pf_cog_0603_50v	≥10000mΩ	≤0,005µa
1NF_X7R_0603_50V	≥10000mΩ	≤0,005µa
10nf_x7r_0603_50v	≥10000mΩ	≤0,005µa
100nf_x7r_0603_50v	≥500mΩ	≤0,1 µA
1µF_X7R_0603_25V	≥50mΩ	≤0,5 µA
10µF_X5R_0603_10V	≥5mΩ	≤2µa
47µf_x5r_0805_6.3v	≥1,06mΩ	≤ 5,94 µA

Utilisations de condensateurs en céramique

Applications en électronique

Les condensateurs en céramique sont largement utilisés dans divers systèmes électroniques en raison de leurs propriétés électriques polyvalentes et de leur conception compacte.Leur capacité à gérer un large éventail de fréquences et de tensions les rend adaptés aux applications qui exigent des performances et une fiabilité élevées.

Circuits de résonance haute fréquence

Dans les applications à haute fréquence, les condensateurs en céramique se trouvent couramment dans les circuits de résonance, tels que ceux utilisés dans les stations de transmission pour les signaux radio et télévisés.Leur faible résistance en série équivalente (ESR) et les performances stables à haute fréquence les rendent idéales pour les circuits de réglage, le filtrage de fréquence et le couplage de signal dans les systèmes de communication.

Systèmes d'alimentation haute tension

Des condensateurs en céramique sont également nécessaires dans les applications à haute tension.Ils sont utilisés dans les alimentations, où ils stabilisent la tension, filtrent le bruit et assurent la livraison d'énergie en douceur.De plus, ils sont utilisés dans des fours à induction pour gérer le transfert d'énergie de haute puissance efficace et de manière fiable, grâce à leur durabilité et leur capacité à résister à la contrainte de tension.

Circuits-bancs de circuit imprimés (PCB)

Dans les appareils électroniques modernes, les condensateurs en céramique jouent un rôle sérieux dans les conceptions de la carte de circuit imprimé (PCB).Leur petite taille et leur capacité à gérer les signaux à haute fréquence les rendent idéaux pour le découplage et la suppression du bruit.Par exemple, ils sont utilisés pour stabiliser l'alimentation de puissance aux microprocesseurs et autres composants sensibles, garantissant le fonctionnement cohérent des circuits complexes.

Disjoncteurs d'alimentation

Dans les systèmes de distribution d'énergie, les condensateurs en céramique sont intégrés dans des disjoncteurs pour aider à supprimer les surtensions électriques et à prévenir les dommages à l'équipement.Leur tolérance à haute tension et leur capacité à absorber les pointes d'énergie soudaine améliorent la fiabilité et la sécurité des systèmes électriques.

Pour les avantages et les inconvénients des condensateurs en céramique

Pros

Haute fiabilité et gestion de tension

Les condensateurs en céramique sont des composants très fiables qui fonctionnent bien dans un large éventail d'environnements.Leurs matériaux diélectriques robustes leur permettent de gérer des tensions substantielles sans se décomposer, ce qui les rend idéales pour exiger des applications telles que les alimentations et les systèmes industriels.Leurs performances cohérentes sous le stress garantissent la durabilité, même dans les circuits qui éprouvent des fluctuations ou des surtensions de tension.

Réponse en fréquence exceptionnelle

L'un des principaux avantages des condensateurs en céramique est leur excellente réponse en fréquence.Leur faible résistance en série équivalente (ESR) et leur inductance de séries équivalentes (ESL) leur permettent de fonctionner efficacement dans des circuits à haute fréquence.Cela les rend nécessaires dans des applications telles que le filtrage RF, le couplage du signal et le découplage, où des performances précises et une perte de signal minimale sont risqués.

Design léger et rentable

Les condensateurs en céramique sont à la fois légers et rentables, ce qui en fait un choix pratique pour les appareils de fabrication et compacts à grande échelle.Leur abordabilité permet une utilisation généralisée dans l'électronique grand public, tandis que leur poids minimal est particulièrement avantageux dans les appareils portables comme les smartphones, les tablettes et la technologie portable.

Polyvalence dans les formes et les tailles

Disponibles dans une grande variété de formes et de tailles, les condensateurs en céramique peuvent être adaptés à des exigences de conception spécifiques.Des minuscules dispositifs montés sur surface (SMD) utilisés en microélectronique à des composants plus grands pour les systèmes d'alimentation industrielle, leur adaptabilité garantit une compatibilité avec un large éventail d'applications.Cette polyvalence vous permet de les intégrer de manière transparente dans les conceptions, indépendamment des contraintes d'espace ou des demandes de performance.

Inconvénients

Options limitées à haute tension et à haute capacité

Les condensateurs en céramique, bien que polyvalents, ne conviennent pas aux applications nécessitant des valeurs de tension extrêmement élevée ou de grande capacité.Leur construction physique et leurs limitations de matériaux restreignent leur capacité à gérer des besoins de stockage d'énergie très élevés ou à fonctionner de manière fiable dans des circuits avec des demandes de tension remarquables.

Contraintes d'applicabilité

Ces limitations peuvent réduire leur utilité dans des scénarios tels que les systèmes d'alimentation à grande échelle, les équipements industriels ou les applications de stockage d'énergie, où des condensateurs avec une capacité ou une tolérance de tension plus élevée sont graves.Dans de tels cas, les types de condensateurs alternatifs, comme les condensateurs électrolytiques ou cinématographiques, sont souvent mieux adaptés pour répondre aux exigences.

Quatre principaux types de condensateurs en céramique

Condensateurs en céramique semi-conducteurs

Ces condensateurs utilisent des céramiques ferroélectriques avec une constante diélectrique élevée, leur permettant d'atteindre une capacité substantielle dans une petite taille physique.Cette conception compacte les rend idéales pour les applications où l'espace de sauvegarde est grave, comme dans l'électronique portable, les circuits miniaturisés et d'autres systèmes à haute densité.Leur efficacité dans la maximisation de la capacité sans augmenter l'empreinte est un avantage clé dans les conceptions électroniques modernes.

Couche de limite de grain condensateurs en céramique

Couche de frontières de grains Les condensateurs en céramique sont construits avec une couche isolante à haute résistance qui se forme le long des joints de grain de la céramique semi-conductrice.Cette structure se traduit par une constante diélectrique extrêmement élevée, ce qui rend ces condensateurs bien adaptés aux applications nécessitant des propriétés diélectriques avancées.Ils sont principalement bénéfiques dans les systèmes électroniques spécialisés où maximiser le stockage d'énergie ou l'amélioration du comportement du signal est une priorité.

Condensateurs en céramique haute tension

Conçus spécifiquement pour gérer des tensions de dégradation élevées, des condensateurs en céramique haute tension sont utilisés dans les systèmes d'alimentation et les circuits exposés à une contrainte électrique extrême.Ces condensateurs excellent dans des applications comme l'équipement de transmission de puissance, les dispositifs médicaux, les machines industrielles et les systèmes de rayons X, où des performances fiables dans des conditions à haute tension sont indispensables.Leur construction robuste assure la durabilité et le fonctionnement stable même dans des environnements difficiles.

Condensateurs en céramique multicouche (MLCC)

Les condensateurs en céramique multicouche (MLCC) sont parmi les condensateurs les plus utilisés de l'industrie électronique.En empilant plusieurs couches de diélectriques et d'électrodes en céramique, ils offrent une capacité élevée dans un ensemble compact.Leur petite taille, leur fiabilité et leur capacité à fonctionner sur un large éventail de fréquences les rendent nécessaires dans des applications allant des smartphones et des ordinateurs aux systèmes automobiles et industriels.Leur polyvalence garantit qu'ils répondent aux exigences des environnements industriels consommateurs et hautes performances.

Conclusion

Les condensateurs en céramique sont basiques en électronique et sont connus pour leur polyvalence et leur fiabilité pour répondre aux demandes des technologies avancées.Ils sont utilisés pour lisser les fluctuations de tension, le filtrage du bruit et la support de circuits à haute fréquence.Bien qu'ils puissent ne pas gérer des tensions très élevées ou des valeurs de capacité importantes, leurs avantages - tels que une excellente réponse en fréquence, légers et rentables - les rendent inestimables dans de nombreuses applications électroniques.À mesure que la technologie progresse, le développement de condensateurs en céramique continuera d'être dynamique pour la conception électronique, garantissant qu'ils relèvent les défis évolutifs de la gestion de l'alimentation, de l'intégrité du signal et de la stabilité du circuit.

Questions fréquemment posées [FAQ]

1. Quelles sont les propriétés des condensateurs en céramique?

Les condensateurs en céramique sont largement évalués pour leur stabilité, leur fiabilité et leur faible coût.Ils présentent une conception non polarisée, ce qui les rend adaptées aux applications AC et CC.Ces condensateurs sont construits à partir de matériau en céramique et de métal, ce qui leur permet de fournir une résistance diélectrique élevée et une faible impédance à haute fréquence.Leur petite taille les rend idéaux pour les installations de haute densité, bien qu'ils puissent être sujets à des changements de capacité à des températures variables et des tensions appliquées.

2. Quelle est la fonction des condensateurs en céramique dans le support de surface?

Dans la technologie de montage de surface, les condensateurs en céramique fonctionnent principalement comme un découplage ou un pontage des condensateurs.Ils aident à stabiliser les tensions d'alimentation en filtrant le bruit à haute fréquence et en fournissant un chemin à faible impédance vers le sol.Cela améliore les performances globales et la stabilité des circuits électroniques, principalement dans des appareils numériques où des niveaux de tension stables sont essentiels pour un fonctionnement précis.

3. Les condensateurs en céramique sont-ils AC ou DC?

Les condensateurs en céramique peuvent être utilisés dans les applications AC et CC.Leur nature non polarisée signifie qu'ils n'ont pas d'orientation fixe lorsqu'ils sont installés dans un circuit, ce qui en fait des composants polyvalents.Dans les circuits AC, ils peuvent gérer les tâches de filtrage, de couplage et de découplage du signal.Dans les circuits DC, ils sont souvent utilisés pour stabiliser la tension et filtrer les interférences.

4. Quel est le condensateur en céramique le plus courant?

Le type de condensateur en céramique le plus courant est le condensateur en céramique multicouche (MLCC).Les MLCC sont constitués de plusieurs couches en céramique et couches métalliques empilées, ce qui augmente considérablement la capacité par unité de volume.Ces condensateurs sont préférés dans diverses applications en raison de leur petite taille, de leur petite fiabilité et de leur excellente réponse en fréquence.

5. Quelle est la capacité maximale d'un condensateur en céramique?

La capacité maximale des condensateurs en céramique dépend généralement de la taille du condensateur, du matériau diélectrique utilisé et de la technique de superposition.Généralement, la capacité peut aller jusqu'à plusieurs microfarades (µF).Les condensateurs en céramique à haute capacité, tels que ceux utilisés dans les circuits d'alimentation, peuvent atteindre des valeurs proches de 10 µF ou plus, bien que ces valeurs soient moins courantes que les condensateurs à faible capacité utilisés pour les applications de traitement du signal.
