AGM Tableau de tension de la batterie

Un tableau de tension de batterie AGM (Mat à verre absorbant) illustre la liaison entre la tension, le courant et l'état de charge de la batterie (SOC) via des données compilées.Cette relation est impérative pour comprendre les performances de la batterie et sa disponibilité pour fournir de la puissance à la demande.La tension représente l'énergie potentielle, tandis que le courant signifie le flux de charge électrique.L'évaluation de ces mesures aux côtés du SOC révèle les niveaux de santé et d'efficacité de la batterie.La haute tension associée à un courant faible indique généralement une batterie entièrement chargée, tandis que la basse tension combinée à un courant élevé peut indiquer une épuisement approchant de la batterie.

Catalogue

L'état de charge joue un rôle dangereux dans la maximisation du cycle de vie des batteries AGM.La surveillance de routine utilisant des lectures de tension précises aide à éviter la surcharge et la décharge profonde, qui peuvent tous deux raccourcir considérablement la durée de vie des batteries.Les contrôleurs de charge avancés utilisent-ils efficacement des algorithmes pour soutenir le SOC optimal?En effet, ils le font, préservant la santé de la batterie.Un attribut convaincant des batteries AGM est leur besoin réduit de maintenance régulière.Grâce à leur conception scellée, la perte d'eau et leur fuite ne sont pas des problèmes.Mais ces besoins de maintenance moins exigeants affectent-ils leur fiabilité?Tout à fait le contraire;Ils atteignent une expérience opérationnelle sans tracas tout en maintenant une grande fiabilité.

Tension de charge optimale pour les batteries AGM

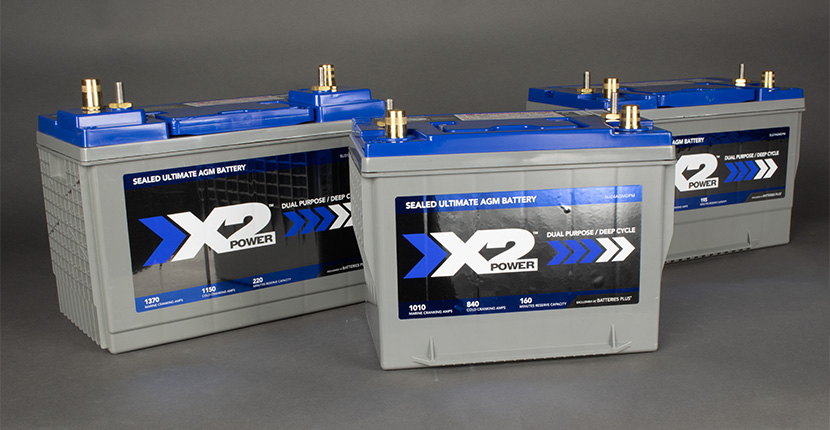

Les batteries AGM (tapis de verre absorbant), un sous-type de batteries au plomb-acide, présentent des différences notables par rapport aux batteries conventionnelles des cellules humides ou inondées.Bien que les batteries à cellules humides soient initialement plus abordables, elles nécessitent un entretien rigoureux, y compris les charges d'égalisation périodiques et la surveillance vigilante des niveaux d'eau.En revanche, les batteries AGM offrent des performances améliorées et des demandes de maintenance minimales, ce qui les rend adeptes à l'intégration avec les systèmes de panneaux solaires.

Conception et entretien scellées

Les batteries AGM intègrent des tapis en fibre de verre qui encapsulent les électrolytes, conduisant à une configuration scellée nécessitant un entretien négligeable.Cette conception scellée réduit intrinsèquement le risque de déversement et de corrosion - est répandue avec leurs homologues à cellules humides.Fait intéressant, comment l'intégrité du tapis en fibre de verre résiste-t-elle à des variations de température extrêmes?Il s'avère que les tapis offrent une stabilité thermique remarquable, garantissant des performances cohérentes dans des environnements variés.De plus, cette solidité garantit une meilleure stabilité et longévité, dangereuse pour les applications qui exigent des performances fiables.

Métriques de performance supérieures

Par rapport aux batteries à cellules humides, les batteries AGM excellent dans diverses mesures de performance, y compris les cycles de charge et le poids.Ils présentent généralement une durée de vie à cycle plus élevé - le nombre de cycles de charge et de décharge complètes qu'ils peuvent supporter avant de perdre une capacité notable.Cette longévité est requise dans les scénarios nécessitant une utilisation fréquente.L'avantage du poids peut-il avoir un impact significatif sur les applications énergétiques portables?En effet, leur poids plus léger améliore leur viabilité dans les applications où les considérations de poids sont actives, comme dans les systèmes énergétiques portables et les appareils électroniques mobiles.

Avantages des batteries AGM

Durabilité et résistance améliorées

Les batteries AGM sont intrinsèquement durables et résistantes aux vibrations grâce à leur construction unique.Les cellules inondées traditionnelles, qui permettent à l'électrolyte de s'écouler librement, présentent un risque plus élevé de déversement et de court-circuits internes.En revanche, la conception du tapis de verre des batteries AGM immobilise l'acide, minimisant considérablement ces risques.Cette caractéristique s'avère particulièrement bénéfique dans des environnements tels que la navigation de plaisance, le camping et les systèmes d'alimentation (UPS) sans interruption, où des mouvements ou des chocs constants sont répandus.

Rétention des charges supérieures et performances du cycle

Les batteries AGM excellent dans la manipulation des cycles de charge et de décharge répétés sans souffrir de surcharge ou de longévité diminuée.Ceci est basique pour les systèmes solaires qui nécessitent des performances cohérentes au milieu de décharges fréquentes et profondes.En se déchargeant à un rythme plus lent, les batteries AGM assurent une alimentation énergétique régulière, augmentant ainsi l'efficacité globale du système.

Sécurité et polyvalence utilisées

Un attribut exceptionnel des batteries AGM est leur encapsulation d'acide dans la laine de verre, ce qui réduit considérablement les émissions de gaz.Cette caractéristique de sécurité permet une installation intérieure, y compris les paramètres résidentiels, sans les risques associés à la ventilation des gaz nocifs, une préoccupation notable avec les batteries traditionnelles au plomb.De plus, les batteries AGM sont sans entretien, simplifiant leur utilisation dans divers scénarios tels que les VR, les sauvegardes d'alimentation d'urgence et les environnements marins.

AGM Tableau de tension de chargement de la batterie

La tension de charge des batteries AGM (Mat à verre absorbé) présente des variations notables influencées par plusieurs facteurs, notamment des courants de charge et de décharge, des matériaux de fabrication et une température ambiante.Maintenant, foulons dans les détails.

Impact des courants de charge

Des courants de charge plus élevés sont connus pour induire une augmentation des niveaux de tension des batteries AGM.Ce phénomène est dû aux réactions électrochimiques dans les cellules de la batterie qui accélèrent sous des courants plus élevés.Mais pourquoi cette accélération se produit-elle?C’est le mouvement intensifié des ions dans l’électrolyte.En pratique, cela nécessite une surveillance minutieuse pour empêcher la surcharge, ce qui peut compromettre la longévité de la batterie.Quelles solutions avancées existent?Les systèmes de charge avancés utilisent souvent des algorithmes conçus pour assurer un flux de courant optimal, maintenant ainsi les niveaux de tension équilibrés et protéger la santé de la batterie au fil du temps.

Effet de la décharge des courants

Inversement, des courants de décharge plus élevés ont un impact sur la tension de la batterie en provoquant une diminution notable.Lorsque l'énergie est dessinée plus rapidement, la résistance interne devient plus prononcée, conduisant à une chute de tension.Cet aspect est requis pendant les applications à haute demande, telles que le démarrage des moteurs ou la mise sous tension de dispositifs à charge élevée.Voici une pensée: la chute de tension est-elle cohérente sur différents types de batteries?L'expérience du monde réel montre que la compréhension de cette chute de tension est concentrée pour une gestion efficace de l'énergie, garantissant que la livraison de puissance reste cohérente quel que soit le type de batterie.

Influence de la température

La température exerce une influence notable sur la tension de la batterie AGM.À des températures plus basses, l'activité électrochimique ralentit, réduisant les niveaux de tension.Les observations par temps froid indiquent une baisse claire des performances, ce qui nécessite l'utilisation de méthodes de compensation de température dans les systèmes de gestion de la batterie modernes.Fait intéressant, des températures élevées peuvent produire l'effet inverse - une augmentation de la tension.Cependant, cela vient avec la mise en garde de l'usure accélérée et des risques de surcharge, soulignant l'importance de maintenir le contrôle de la température.

Dégradation de tension dans le temps

La tension de la batterie AGM suit une courbe de décharge caractéristique au fil du temps, diminuant progressivement lorsque la batterie se décharge.Ce modèle prévisible facilite une estimation précise de l'énergie restante, en utilisant des graphiques de décharge standardisés.En faisant référence à ces graphiques dans la pratique, une gestion précise de la durée de vie de la batterie peut être réalisée.Existe-t-il un moyen d'atténuer cette diminution progressive de la tension?La surveillance de tension continue combinée aux graphiques de décharge permet une recharge ou un remplacement en temps opportun, augmentant l'efficacité de gestion des batteries.

Tableau de tension de batterie AGM de 12 volts

Une batterie de tapis de verre absorbant de 12 V (AGM) standard présente généralement une plage de tension de 13,00 V lorsqu'elle est complètement chargée (capacité de 100%) à 10,50 V lorsqu'elle est complètement déchargée (capacité de 0%).Cette portée permet une approche simple pour déterminer la charge restante de la batterie.

Tension	Capacité
13.00 V	100% (charge)
12.85v	100% (repos)
12.80v	99%
12.75V	90%
12.50V	80%
12h30 V	70%
12.15v	60%
12.05V	50%
11.95v	40%
11.81v	30%
11.66v	20%
11.51v	10%
10.50 V	0%

Tension et santé de la batterie

L'évaluation des lectures de tension est intacte dans l'évaluation de la santé et de la fonctionnalité d'une batterie AGM.Par exemple, une tension de 12,70 V indicative d'une capacité d'environ 90% restant met en évidence le niveau de santé et de charge relatif de la batterie.Inversement, une tension à 11,90 V suggère généralement environ 40% de capacité, signalant un état plus épuisé.La surveillance régulière de ces niveaux peut mettre en évidence les problèmes potentiels avant de se transformer en défaillances de puissance inattendues.

Maintenance stratégique

L'incorporation d'un calendrier de maintenance structuré, en particulier celle avec des vérifications de tension régulière, présente de nombreux avantages.Cette stratégie proactive prolonge non seulement la durée de vie de la batterie, mais renforce également sa fiabilité.Les instruments comme les voltmètres numériques sont inestimables, fournissant des lectures précises qui aident les décisions en temps opportun concernant la santé des batteries et les actions requises.Quel rôle joue les voltmètres numériques dans la maintenance préventive?Ils garantissent des mesures de tension précises, qui sont nécessaires pour la détection précoce des anomalies, facilitant ainsi les interventions en temps opportun.

Comprendre le profil de tension d'une batterie AGM 24 V

Avoir une compréhension approfondie des caractéristiques de tension d'une batterie de tapis de verre absorbant 24 V (AGM) peut améliorer la gestion de la batterie et prolonger sa durée de vie.Lorsqu'elle est complètement chargée, une batterie AGM 24 V commence généralement à environ 26,00 V et tombe à environ 21,00 V lorsqu'elle est complètement déchargée.Cette plage de 5,00 V met en évidence le potentiel énergétique de la batterie.

Tension	Capacité
26.00 V	100% (charge)
25.85v	100% (repos)
25.75V	99%
25,55v	90%
25.00 V	80%
24,60v	70%
24h30	60%
24.10v	50%
23,90v	40%
23,62v	30%
23.32v	20%
23.02v	10%
21.00 V	0%

Analyse de la plage de tension

Divers facteurs, notamment la température, les conditions de charge et l'âge de la batterie, ont un impact sur les comportements de charge et de décharge des batteries AGM.En règle générale, une lecture de tension de 23,50 V suggère que la batterie conserve environ 20% à 30% de sa charge.Cette évaluation est utile pour évaluer la capacité résiduelle et décider quand initier le prochain cycle de charge.

• Influence des variations de température - La température joue un rôle requis dans les performances de la batterie.Des températures plus élevées ont tendance à augmenter les lectures de tension, tandis que les températures plus basses peuvent entraîner des lectures plus faibles.La reconnaissance de ces fluctuations peut empêcher les malentendus sur l'état de charge réel de la batterie.Par exemple, dans les climats plus froids, une lecture de 23,50 V pourrait indiquer un état de charge légèrement plus élevé que la même lecture de tension dans un environnement plus chaud.

• Conditions de chargement et chutes de tension - La tension d'une batterie peut varier selon qu'elle est sous charge ou au repos.En cas de charge, une chute de tension est attendue en raison du tirage au courant du courant.Par conséquent, une lecture de 23,50 V sous charge peut représenter un pourcentage de charge réel plus élevé lorsque la batterie est au repos.

Considérations pour la durée de vie de la batterie

La tension de surveillance est focale non seulement pour comprendre les niveaux de charge de courant, mais aussi pour estimer la santé de la batterie au fil du temps.Des décharges profondes répétées et des cycles de charge incomplets peuvent diminuer la durée de vie globale d'une batterie AGM.En effectuant des contrôles de tension réguliers et en évitant les conditions de tension extrêmes, le risque de panne de batterie prématurée peut être considérablement réduit.

Tableau de tension de la batterie 48V AGM

La batterie AGM 48V montre des changements de tension notables en fonction de son état de charge, les lectures fluctuant de 52,00 V lorsqu'elles sont complètement chargées à 42,00 V lorsqu'elles sont complètement drainées.Ce spectre de 10,00 V souligne les différentes étapes de la charge de la batterie.Par exemple, une lecture de 47,00 V suggère que la batterie reste d'environ 20% à 30% de capacité.

Tension	Capacité
52,00 V	100% (charge)
51,70v	100% (repos)
51.45v	99%
51.10v	90%
50,00 V	80%
49.20v	70%
48,60v	60%
48.20V	50%
47.80v	40%
47.24v	30%
46,64v	20%
46.04V	10%
42,00 V	0%

Comprendre la plage de tension

La plage de 10,00 V dans le graphique de tension est basique pour évaluer avec précision l'état de charge de la batterie.Une batterie AGM 48 V entièrement chargée à 52,00 V.À l'autre extrémité, une batterie entièrement épuisée tombe à 42,00 V.Mais pourquoi un pic de batterie entièrement chargé est-il spécifiquement à 52,00 V?Il est lié à la composition chimique et à la conception des batteries AGM, qui sont conçues pour prendre en charge les cycles à haute efficacité et à charge rapide.

Points de tension intermédiaires et estimation de la capacité

Une lecture de tension de 47,00 V, indiquant une capacité de batterie de 20% à 30%, est supérieure à un simple chiffre - elle est requise pour prévoir le besoin de recharge ou de remplacement.Dans les industries où une alimentation cohérente n'est pas négociable, la compréhension de ces lectures de tension de milieu de gamme peut contrecarrer des interruptions coûteuses.Existe-t-il des méthodes standardisées pour évaluer ces tensions intermédiaires?Divers outils de diagnostic et algorithmes sont utilisés pour augmenter la précision de l'estimation de la capacité.

Il est dangereux de tenir compte de l'influence de la charge sur les lectures de tension au-delà des mesures statiques.Les batteries sous une charge substantielle peuvent montrer des chutes de tension temporaire, ce qui pourrait déformer le niveau de charge réel.La reconnaissance de ce comportement est la principale des diagnostics précis et d'éviter le remplacement prématuré de la batterie.Cela pourrait-il signifier recalibrer les dispositifs de diagnostic dans des conditions de charge spécifiques?Oui, l'étalonnage garantit que divers scénarios de charge se reflètent précisément dans les lectures de tension.

Les tests de tension réguliers dans différentes conditions de charge offrent une vue holistique des performances de la batterie.Les données sur le terrain indiquent que les batteries dans des environnements à forte drain présentent des caractéristiques de tension distinctes de celles dans des paramètres à faible drain.Cette variance nécessite des stratégies de maintenance spécialisées pour optimiser la longévité et la fiabilité de la batterie.Quelles mesures spécifiques peuvent être prises pour ajuster les pratiques de maintenance en conséquence?Adapter les taux de charge et incorporer les cycles de remplacement préventif sont des stratégies efficaces.

Graphique de tension de décharge de la batterie AGM

Les batteries AGM, connues pour leur capacité à supporter des décharges profondes sans dommages notables, présentent un avantage précieux pour les systèmes solaires.Mais comment pouvons-nous visualiser exactement leur comportement dans différentes conditions?Les graphiques de décharge offrent une visualisation en béton du pourcentage de profondeur de décharge (DoD), illustrant la quantité d'énergie peut être tirée de la batterie.Par exemple, avec un DOD de 45%, seulement 45% de la capacité totale est disponible pour une utilisation.Pour illustrer, une batterie de 300h à 45% DoD produirait 135h.

Comprendre la nature de la décharge de la batterie - où l'énergie est souvent épuisée plus rapidement sous des charges plus élevées - est cruciale.Les batteries évaluent différentes périodes de décharge correspondant à leurs applications spécifiques.En faisant référence à un tableau de décharge, par exemple, celui d'une batterie 48 V, les utilisateurs peuvent identifier le courant de décharge en fonction de la note AH de la batterie.

Batterie ou Batterie Pack Ah Rating	7 minutes Courant de décharge maximum	30 minutes Courant de décharge maximum
5h	15 ampères	10 ampères
7h	21 ampères	14 ampères
8h	24 ampères	16 ampères
9h	27 ampères	18 ampères
10h	31 ampères	21 ampères
12h	36 ampères	24 ampères
14h	42 ampères	31 ampères
15h	44 amplis	32 ampères
18h	57 ampères	40 ampères
22h	66 ampères	46 ampères
35h	105 ampères	84 amplis

Comprendre la profondeur de la décharge (DoD)

Pourquoi le DoD est-il si influent pour prolonger la durée de vie d'une batterie AGM et maintenir son efficacité?Essentiellement, le DoD aide à identifier la quantité d'énergie épuisée, facilitant une meilleure planification d'énergie et préservant la santé des batteries.Les pourcentages DoD inférieurs sont généralement en corrélation avec la durée de vie prolongée de la batterie, étant donné que des décharges profondes fréquentes peuvent réduire la durée de vie utilisable de la batterie.

Analyse de la relation de charge et de débit

Comment la charge appliquée a-t-elle un impact sur le taux de décharge?Des charges plus élevées nécessitent plus de courant, accélérant les périodes de décharge d'énergie de l'énergie.Cette relation met en évidence l'importance de dimensionner avec précision les batteries pour leurs applications spécifiques afin d'éviter un stress excessif.Les expériences pratiques suggèrent que l'alignement des taux de décharge avec les charges attendues peut améliorer considérablement les performances et la durée de vie de la batterie.

Quelle batterie AGM choisir pour votre système solaire?

Choisir une batterie AGM appropriée pour votre système solaire est un focal pour élever à la fois les performances et la durée de vie.Quels facteurs dictent le meilleur choix pour votre configuration spécifique?

Batterie de cycle profond 12V pour l'alimentation RV

Vous prévoyez d'exploiter l'énergie solaire pour un VR?Une batterie à cycle profond 12V peut être votre meilleur pari.Ces batteries peuvent constamment fournir de la puissance sur de longues durées, répondant aux exigences variables de l'utilisation de RV.Saviez-vous que de nombreux amateurs de VR préfèrent ceux-ci en raison de leur facilité d'installation et d'intégration avec les configurations solaires?La nature imprévisible des voyages en VR exige souvent une source d'alimentation fiable, et les batteries 12V offrent exactement cela, ce qui en fait une solution énergétique transparente pour la vie sur la route.

Batterie AGM 24V pour les systèmes solaires domestiques dans les régions ensoleillées

Dans les zones bordées de soleil, une batterie AGM 24 V est souvent le choix optimal pour les systèmes solaires domestiques.Ces batteries excellent dans le stockage d'énergie suffisante capturée pendant les heures de pointe du soleil.Pourquoi les propriétaires pourraient-ils se pencher vers des configurations 24v?Ils établissent souvent un équilibre entre la capacité et la facilité d'utilisation, ce qui les rend particulièrement avantageuses dans les régions qui reçoivent le soleil toute l'année.Imaginez avoir la liberté des préoccupations énergétiques même les jours nuageux - 24 V sont des systèmes en garantissant une alimentation régulière malgré des fluctuations mineures de demande.

Batterie AGM 48V pour les plus grandes maisons ou les petites fermes

Pour les plus grandes résidences ou les fermes à petite échelle, une batterie AGM 48 V se démarque.Ces batteries peuvent fournir des sorties de puissance plus élevées, appropriées pour des besoins énergétiques plus substantiels.Avez-vous déjà pensé aux exigences énergétiques de plusieurs appareils fonctionnant simultanément?Les expériences pratiques indiquent que les configurations 48V gèrent efficacement de telles situations, garantissant un approvisionnement énergétique cohérent.De plus, ces systèmes bénéficient souvent d'une efficacité plus élevée et d'une perte d'énergie plus faible pendant la transmission, ce qui peut être un facteur dangereux de gestion durable de l'énergie.
