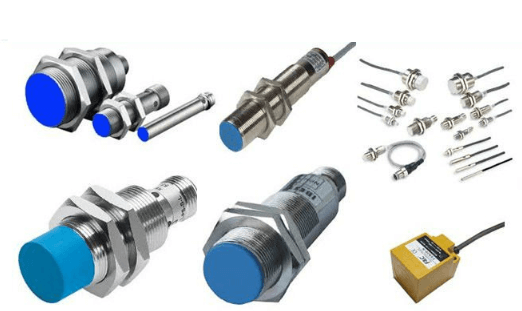

Un guide des types de capteurs de proximité

Les capteurs de proximité détectent la présence d'objets à proximité sans contact direct dans l'automatisation moderne.Que ce soit sur la surveillance des pièces sur une chaîne de montage ou une sécurité dans des milieux industriels durs, ces capteurs offrent une détection rapide, fiable et sans usure.Cet article explore le fonctionnement des capteurs de proximité, les différents types disponibles et les facteurs clés à considérer lors de la sélection et de la maintenance sur diverses applications.

Catalogue

Présentation des capteurs de proximité

Les capteurs de proximité sont des dispositifs qui peuvent détecter la présence d'objets à proximité sans avoir besoin de les toucher physiquement.Contrairement aux commutateurs mécaniques, qui dépendent du contact direct, les capteurs de proximité utilisent des méthodes sans contact telles que les champs électromagnétiques ou les signaux légers pour identifier lorsqu'un objet entre dans une plage de détection définie.Cela les rend idéaux pour détecter les articles trop délicats, se déplaçant trop rapidement ou situés dans des zones dangereuses où le contact serait risqué ou peu pratique.

Parce qu'ils ne comptent pas sur des pièces physiques qui s'usent avec une utilisation, les capteurs de proximité, en particulier ceux qui utilisent des sorties à l'état solide ou à base de semi-conducteurs, ont tendance à durer beaucoup plus longtemps.L'absence de frottements ou de composants mobiles réduit également les besoins de maintenance et les chances de défaillance, même dans les contextes industriels exigeants.Leurs temps de réaction rapides sont un autre avantage, ce qui leur permet de suivre les processus à grande vitesse comme les lignes de montage automatisées ou les systèmes d'emballage.

Types de capteurs de proximité

Les capteurs de proximité sont disponibles en plusieurs types, chacun conçu pour un type particulier d'objet ou d'environnement.Les types les plus courants comprennent des capteurs capacitifs, ultrasoniques, inductifs et magnétiques.Ces appareils fonctionnent en fonction des différents principes de détection et sont sélectionnés en fonction du matériau à détecter, des conditions environnantes et des exigences de l'application.

Capteurs de proximité capacitive

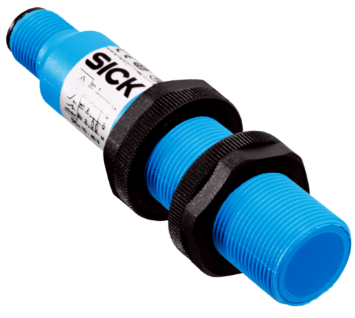

Figure 2. Capteurs de proximité capacitive

Les capteurs capacitifs détectent des changements dans le champ électrique causés par la présence d'objets à proximité.Ils mesurent les variations de capacité, qui se produisent lorsqu'un objet entre dans le champ électrique du capteur.Cela les rend bien adaptés à la détection de matériaux non métalliques comme le verre, le plastique, le papier et même les liquides.

Ces capteurs sont largement utilisés dans les systèmes de détection de niveau, tels que la surveillance de la quantité de liquide dans un réservoir, ou dans la détection d'objets de forme douce ou irrégulière sur les lignes de production.Cependant, leur précision peut être affectée par les facteurs environnementaux.Les fluctuations de température ou d'interférence électromagnétique de l'équipement voisin peuvent influencer leur sensibilité.Pour maintenir la précision, il est utile de les installer avec l'espacement correct et dans un endroit stable.

Considérez lors de la sélection d'un capteur capacitif:

• Choisissez une forme de corps qui correspond à vos conceptions d'espace, de canon et de blocs les plus courantes.

• Décidez entre les types de sortie NPN ou PNP et le comportement de commutation normalement ouvert (NO) ou normalement fermé (NC).

• Assurez-vous que la plage de détection correspond à la taille et au matériau de votre objet cible.

• Recherchez une cote IP qui correspond à votre environnement (poussiéreuse, humide, etc.), et confirmez si vous avez besoin de maîtrise en chasse ou non fusée.

• Faites attention aux options de blindage, qui affectent la direction et la plage de détection.

• Considérez la rapidité avec laquelle le capteur doit répondre dans votre application spécifique.

Capteurs de proximité à ultrasons

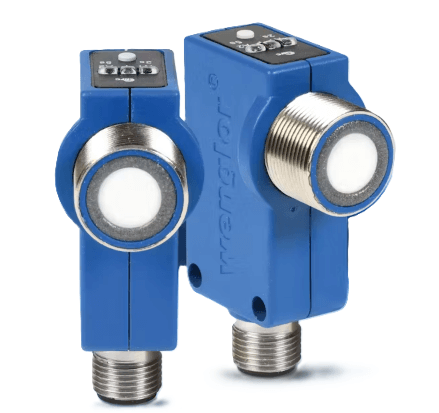

Figure 3. Capteurs de proximité à ultrasons

Les capteurs à ultrasons fonctionnent en émettant des ondes sonores à haute fréquence et en mesurant le temps nécessaire pour que l'écho revienne après avoir rebondi sur un objet à proximité.Cette méthode est efficace sur un large éventail de matériaux, y compris des surfaces douces, inégales ou irrégulières que d'autres capteurs peuvent avoir du mal à détecter.

Ces capteurs sont principalement utiles dans des applications telles que la surveillance du niveau du réservoir, la détection d'obstacles en robotique et le positionnement des objets dans les systèmes automatisés.Leur capacité à détecter des objets à de plus grandes distances les rend adaptés à des environnements ouverts ou dynamiques.

Considérez lors de la sélection d'un capteur à ultrasons:

• Choisissez une fréquence de transducteur qui correspond à votre plage de détection et à vos besoins de précision.

• Faites correspondre le type de sortie à votre système de contrôle (généralement NPN ou PNP).

• Considérons le niveau de scellage (cote IP) et si le capteur a besoin de blindage pour la résistance au bruit.

• Pensez aux options de montage;Certains systèmes peuvent avoir besoin de détection latérale, tandis que d'autres utilisent des unités orientées vers l'avant.

• Vérifiez que la conception du corps correspond à votre disposition de machine et que le temps de réponse répond au rythme de votre processus.

• Assurez-vous que le capteur peut détecter les formes et les surfaces impliquées dans votre application.

Capteurs de proximité inductifs

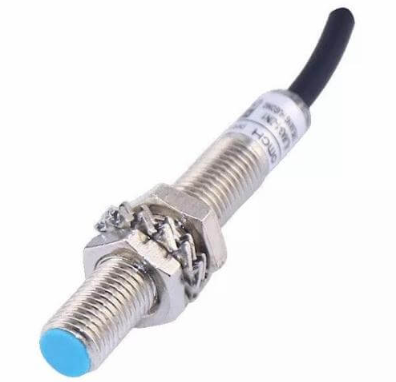

Figure 4. Capteurs de proximité inductifs

Les capteurs inductifs sont conçus spécifiquement pour détecter les objets métalliques.Ils génèrent un champ électromagnétique en utilisant une bobine et des perturbations de sens dans ce champ lorsqu'un objet métallique entre.Cette technologie est idéale pour les métaux ferreux comme le fer et l'acier, bien qu'il puisse fonctionner avec des métaux non ferreux à des gammes plus courtes.

Ces capteurs sont souvent utilisés dans des environnements industriels résistants, comme sur les ceintures de convoyeur, dans les machines CNC ou proches de presses.Ils résistent à la saleté, à l'huile et aux vibrations, mais peuvent être affectés par d'autres surfaces métalliques à proximité.Le positionnement du capteur approprié est important pour éviter les fausses lectures causées par les pièces métalliques environnantes ou les interférences des capteurs adjacents.

Considérez lors de la sélection d'un capteur inductif:

• Identifier le type de métal détecté et les conditions environnementales environnantes.

• Choisissez entre les modèles blindés et non blindés, selon la quantité d'espace dont vous disposez et si l'interférence latérale est une préoccupation.

• Vérifiez la fréquence de commutation si votre application implique des pièces en mouvement rapidement.

• Confirmez le type de sortie et assurez-vous qu'il est compatible avec votre système.

• Passez en revue la cote IP, la plage de détection et la taille physique pour vous assurer qu'elle correspond à votre configuration.

• Choisissez un style de montage qui fournit des lectures cohérentes et protège le capteur des dommages.

Capteurs de proximité magnétique

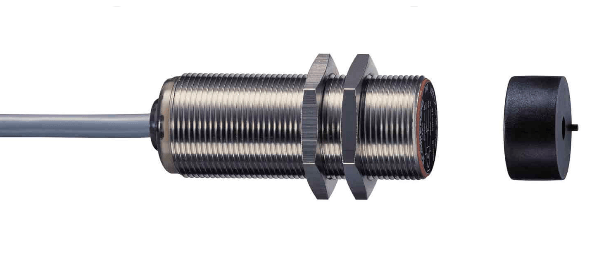

Figure 5. Capteurs de proximité magnétique

Les capteurs magnétiques répondent à la présence de champs magnétiques et sont généralement utilisés pour détecter les matériaux ferromagnétiques comme l'acier ou le fer.Ils travaillent souvent par paires avec un aimant attaché à la partie mobile et le capteur monté sur une surface fixe.Lorsque le champ magnétique atteint une certaine force ou orientation, le capteur commutant

Ces capteurs sont rapides, fiables et fréquemment utilisés pour surveiller le mouvement ou la position dans les machines.Vous les trouverez souvent dans des applications telles que le suivi de la position ouverte / fermée des portes, comptant les rotations des arbres ou confirmant les positions des engrenages dans les systèmes mécaniques.

Considérez lors de la sélection d'un capteur magnétique:

• Assurez-vous que la force du champ magnétique est suffisante pour une détection cohérente.

• Faites correspondre la plage de détection à l'écart entre le capteur et l'aimant.

• Choisissez un type de sortie qui s'aligne sur la conception de votre circuit.

• Considérez la rapidité avec laquelle le capteur doit répondre et si la vitesse de commutation répond à vos besoins.

• Choisissez un boîtier de capteur qui résiste aux conditions environnementales et au stress physique.

Applications communes des capteurs de proximité

Les capteurs de proximité sont utilisés dans un large éventail d'industries car ils détectent des objets sans contact physique, ce qui les rend adaptés aux environnements où toucher la cible n'est pas pratique, dangereux ou pourrait affecter le processus.Leur capacité à détecter les matériaux à distance aide à maintenir des opérations propres, efficaces et précises dans les systèmes automatisés et manuels.

Détection et positionnement des objets

Dans robotique et machines automatisées , Les capteurs de proximité suivent la présence et la position des pièces avec précision.Par exemple, sur une chaîne de montage, ils peuvent confirmer si un composant a atteint la station correcte avant le début de la tâche suivante.Sur les systèmes de convoyeurs, ils aident à réguler l'espacement entre les produits, en assurant un flux lisse et en empêchant les confitures.

Automatisation de la logistique et des transports

Ces capteurs sont essentiels pour rationaliser la manutention des matériaux.Dans Automatisation de l'entrepôt, par exemple, ils aident à guider les véhicules robotiques ou à détecter lorsqu'un colis est arrivé à une station de scanne.Leurs temps de réponse rapides sont idéaux pour les environnements dynamiques où le timing et la précision sont utilisés pour augmenter le débit.

Contrôle de la production et surveillance de la qualité

Les capteurs de proximité contribuent au contrôle de la qualité par Identifier le composant manquant, mal aligné ou mal placés avant qu'un produit passe à la prochaine phase de production.Ils peuvent déclencher des alarmes, arrêter les opérations ou des corrections de signalisation sans contact direct avec les matériaux, réduisant l'usure et évitant la contamination.

Mesure de niveau dans les systèmes de stockage

Les capteurs capacitifs et ultrasoniques sont couramment utilisés pour surveiller le niveau de matériaux dans Tanks, silos ou bacs.Ils peuvent détecter les deux solides, comme les grains ou les poudres, et les liquides tels que les huiles ou les produits chimiques.En sentant à quel point la surface du matériau est proche du capteur, le système peut remplir automatiquement les conteneurs ou arrêter le débit pour éviter les débordements.

Détection sanitaire et sans contact

Dans les industries comme la transformation des aliments ou l'agriculture, l'hygiène est un must.Les capteurs de proximité permettent détection sans contact, ce qui aide à éviter la contamination.Par exemple, ils peuvent déclencher des cycles de lavage, compter les marchandises emballées ou détecter quand les articles passent certains points de contrôle, le tout sans contact physique avec les produits ou les opérateurs.

Comparaison des types de capteurs de proximité

Critères	Capacitif	Inductif	Magnétique	Optique	Ultrasonique
Distance de détection	1–35 mm (jusqu'à 70 mm avec un réglage)	Jusqu'à 60 mm (mieux avec des métaux ferreux)	Jusqu'à 80 mm (dépend de la force de l'aimant et alignement)	2–30 mm (plus avec des modèles spéciaux)	Jusqu'à 1 000 mm ou plus;excellent Ets larges et surfaces irrégulières
Résistance aux vibrations	Haut	Haut	Haut	Haut	Modéré;sensible à mécanique vibration
Sensibilité environnementale	Affecté par l'humidité et la température; peut déplacer le point de détection	Résistant à la poussière, à l'huile et à la chaleur	Sensible au bruit magnétique à proximité	L'objectif peut être bloqué par la saleté / l'huile;pas Idéal pour les environnements durs	Affecté par la température ambiante due à Variations de vitesse sonore
Matériaux détectés	Détecte la plupart des matériaux (plastique, liquide, poudres, métaux avec effet diélectrique)	Métaux uniquement (mieux pour le fer / acier; Plage réduite pour les métaux non ferreux)	Nécessite l'aimant;idéal pour cibles équipées de l'aimant	Surfaces opaques solides;se débat avec Surfaces transparentes / brillantes sauf optimiser	Presque tous les matériaux, y compris doux, objets irréguliers ou transparents
Coût	Milieu de gamme	Faible coût	Faible coût	Milieu de gamme	Coût plus élevé;fonctionnalités avancées et gamme plus longue
Taille et installation du capteur	Disponible en formats compacts pour espaces confinés	Modèles compacts disponibles	Compact et facile à monter	Disponible en petites ou plats	Généralement compact;légèrement plus grand dans variantes à longue portée
Applications typiques	Détection au niveau du liquide, plastique / poudre détection	Détection de pièce en métal, positionnement de l'outil, comptage de pièces	Détection de position de porte et de porte, actionneur surveillance	Déclencheurs sans contact, comptage, hygiénique applications	Robotique, parking de véhicule, niveau en vrac Surveillance, détection à long terme

Avantages des capteurs de proximité

Les capteurs de proximité offrent plusieurs avantages pratiques qui les rendent utiles dans les systèmes industriels, commerciaux et automatisés modernes.

Pas de contact physique

Parce que ces capteurs détectent des objets sans les toucher, il n'y a pas de contact mécanique qui pourrait provoquer une friction ou une usure au fil du temps.Cette opération sans contact réduit considérablement le risque de dommage au capteur ou à l'objet détecté, ce qui signifie que le système nécessite moins de maintenance et que les capteurs ont tendance à durer plus longtemps, même dans des environnements à usage élevé.

Grande précision

Les capteurs de proximité fournissent une détection fiable et reproductible, même dans des environnements avec des tolérances étroites.Leur capacité à détecter les changements de position minuscules les rend bien adaptés à des tâches telles que l'alignement des composants, la confirmation de la présence en partie ou la mesure des lacunes - des opérations où même de petites erreurs pourraient entraîner des échecs dans les problèmes d'assemblage ou de qualité en production.

Temps de réponse rapide

Ces capteurs réagissent presque instantanément lorsqu'un objet entre ou quitte leur portée de détection.Cette réponse rapide prend en charge les opérations à grande vitesse telles que le comptage des articles sur un tapis roulant, le déclenchement des arrêts de sécurité dans les machines ou la guidage des bras robotiques.Dans les lignes de production à évolution rapide, même un petit retard peut provoquer des défauts ou des risques de sécurité, donc le temps de réponse est un avantage clé.

Installation simple et faible entretien

Les capteurs de proximité sont généralement compacts et légers, ce qui les rend faciles à installer dans des dispositions d'équipement serrées ou complexes.La plupart des modèles peuvent être montés avec des outils de base et configurés rapidement, que ce soit dans une nouvelle installation ou lors de la mise à niveau des systèmes plus anciens.Leur durabilité et leur résistance à des facteurs environnementaux comme la poussière, l'huile et l'humidité réduisent également le besoin d'une entretien fréquente.

Conseils d'entretien et de dépannage pour les capteurs de proximité

Les capteurs de proximité sont généralement à faible entretien, mais l'attention régulière à quelques domaines clés peut aider à garantir des performances cohérentes et à prévenir les défaillances évitables.Ceci est particulièrement important dans les systèmes qui s'exécutent en continu ou qui fonctionnent dans des environnements sévères.

Gardez les surfaces de capteur propres pour maintenir la précision

Au fil du temps, la poussière, l'huile, l'humidité ou une autre accumulation peuvent s'accumuler sur la face du capteur.Ceci est particulièrement courant dans des environnements comme la transformation des aliments, le travail du bois ou la fabrication de métaux.Les capteurs optiques et capacitifs sont principalement sensibles à la contamination de la surface.Même une fine couche de résidus peut interférer avec la détection ou déclencher des faux signaux.Nettoyage de la face du capteur avec un chiffon doux et sec - ou une solution de nettoyage douce si elle est sûre pour le matériau - aide à la détection fiable.

Recalibrer lorsque la précision est dangereuse

Dans les applications où même de petites variations sont importantes, comme le positionnement robotique, le contrôle de la qualité ou la détection au niveau du remplissage, l'étalonnage de la courbe garantit que le capteur continue de détecter dans les tolérances requises.Les changements environnementaux, tels que les décalages de température ou les modifications de l'équipement à proximité, peuvent provoquer une dérive de la plage de détection au fil du temps.Le recalibrage en fonction des directives du fabricant aide à restaurer le capteur de sa plage de sensibilité et de détection d'origine.

Utilisez une approche étape par étape pour le dépannage

Si un capteur cesse de détecter correctement, évitez de le remplacer immédiatement.Au lieu de cela, vérifiez les problèmes communs qui pourraient affecter les performances.Commencez par confirmer que le capteur est correctement aligné sur la cible.Inspectez ensuite le câblage pour toute connexion ou dommage lâche.Recherchez des sources d'interférence électrique, en particulier des moteurs à proximité, des équipements à haute fréquence ou des câbles d'alimentation.Testez également le capteur isolément, si possible, pour exclure le bruit externe.Le remplacement du capteur doit être la dernière étape, pas la première.

Conclusion

Les capteurs de proximité fournissent une solution sans contact et à faible entretien pour une détection d'objets précises dans divers environnements, des salles blanches aux planchers d'usine robustes.En comprenant les forces de chaque type de capteur et en les faisant correspondre au matériel, à la gamme et aux demandes environnementales de votre application, vous pouvez obtenir une plus grande efficacité, sécurité et fiabilité dans vos systèmes.Avec une sélection et un entretien appropriés, ces capteurs sont un composant utile.

Questions fréquemment posées [FAQ]

1. Qu'est-ce qu'un capteur de proximité NPN et PNP?

Un capteur NPN sortit 0V lorsqu'il est déclenché (courant de naufrage), tandis qu'un capteur PNP sortira + V (courant d'approvisionnement).Le NPN est commun en Asie et en Europe;PNP en Amérique du Nord.La correspondance du type de capteur à votre entrée PLC est nécessaire pour éviter le dysfonctionnement.

2. Quelles sont les limites des capteurs de proximité

Les capteurs de proximité ont des plages de détection courtes, peuvent être affectés par la température, la poussière ou les vibrations, et certains types ne peuvent détecter que certains matériaux.Un désalignement ou un mauvais montage provoque souvent une détection peu fiable.

3. Un capteur de proximité peut-il détecter l'eau?

Oui, les capteurs capacitifs et ultrasoniques peuvent détecter l'eau;Senses capacitives à travers des conteneurs, tandis que l'ultrasons détecte les surfaces d'eau.Les capteurs inductifs ne peuvent pas détecter l'eau.

4. Pourquoi avons-nous besoin de détection de proximité?

La détection de proximité permet une détection rapide, sans contact et sans usure, idéale pour l'automatisation, la sécurité et la détection d'objets fragiles où les commutateurs mécaniques échoueraient.

5. Comment fonctionne l'effet de proximité?

Il fonctionne en détectant les changements dans un champ (magnétique, électrique, léger ou son) lorsqu'un objet entre.Chaque type de capteur utilise un champ différent et réagit à la présence ou aux interférences d'objet.
