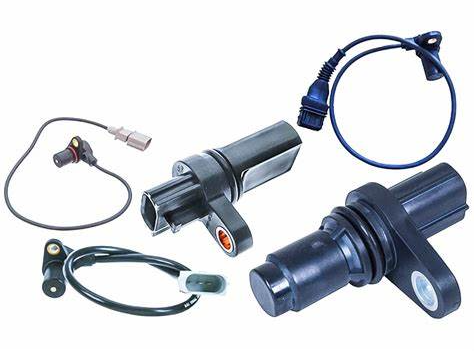

Un guide complet du capteur de position du vilebrequin

Le capteur de position du vilebrequin est un élément important des systèmes de gestion des moteurs automobiles modernes, assurant le fonctionnement fluide et efficace du moteur du véhicule.Cet article creuse dans les différents aspects des capteurs de position de vilebrequin, y compris leurs types, leurs fonctions, leurs symptômes d'échec, les procédures de diagnostic et leurs pratiques de maintenance, offrant un aperçu complet de leur signification dans la technologie automobile moderne.

Catalogue

Présentation des capteurs de position du vilebrequin

Le capteur de position du vilebrequin joue un rôle majeur dans la garantie d'un moteur efficace.Il surveille constamment la position et la vitesse de rotation du vilebrequin pour maintenir un contrôle précis sur le moment des processus dangereux du moteur.Cela comprend l'allumage des bougies d'allumage et le mouvement des pistons pendant la phase de compression.Lorsque le capteur fonctionne mal, la synchronisation de ces opérations est perturbée, provoquant des problèmes tels que l'accélération lente, la puissance réduite, le ralenti brutal ou même un échec complet pour démarrer le moteur.

Travaillant en tandem avec le capteur de position de l'arbre à cames, le capteur de position du vilebrequin garantit que le moment de l'allumage reste précis.Ensemble, ils fournissent des données utiles à l'unité de contrôle électronique du moteur (ECU), qui utilise ces informations pour effectuer des ajustements immédiats et optimiser les performances du moteur.Si le capteur de vilebrequin développe un défaut, l'ECU répond généralement en illuminant la lumière de défaut du moteur et les codes d'erreur d'enregistrement.Ces signaux alertent le conducteur de problèmes potentiels, tels que l'efficacité réduite du moteur ou la fonctionnalité altérée.

Le diagnostic et la réparation en temps opportun d'un capteur de position de vilebrequin défectueux sont dynamiques.Ignorer le problème peut entraîner de nouveaux dommages et compromettre les performances globales du moteur, ce qui rend l'attention rapide requise pour maintenir la fiabilité et prévenir les réparations coûteuses.

Variétés du capteur de position du vilebrequin

Les capteurs de position de vilebrequin sont disponibles en plusieurs types, chacun conçu pour répondre aux besoins opérationnels spécifiques.Les principales catégories incluent l'effet Hall, les magnétoélectriques et les capteurs photoélectriques.Dans la plupart des véhicules modernes, l'effet Hall et les capteurs magnétoélectriques sont les plus couramment utilisés en raison de leur fiabilité et de leurs performances cohérentes dans diverses conditions.

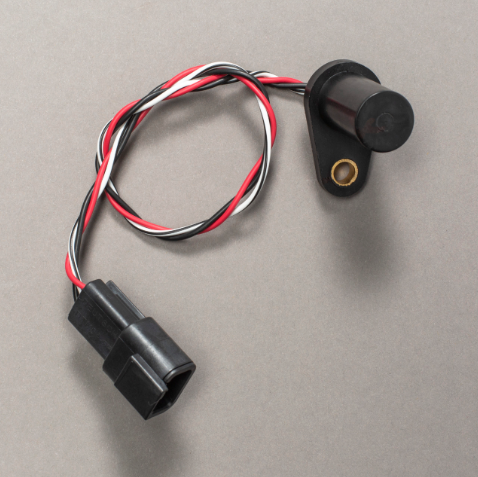

Figure 2. Capteurs d'effet Hall

Les capteurs d'effet Hall s'appuient sur le principe de l'effet de la salle, qui implique la conversion d'un champ magnétique en signal électrique.Ces capteurs se composent généralement de trois composants clés: un élément de hall, un aimant permanent et une roue de déclenchement.Compacts et très précis, les capteurs d'effet de hall excellent pour maintenir la précision même pendant les changements rapides de la vitesse du moteur.Cela les rend principalement efficaces pendant des phases graves telles que le démarrage du moteur, où la transmission précise du signal est active.

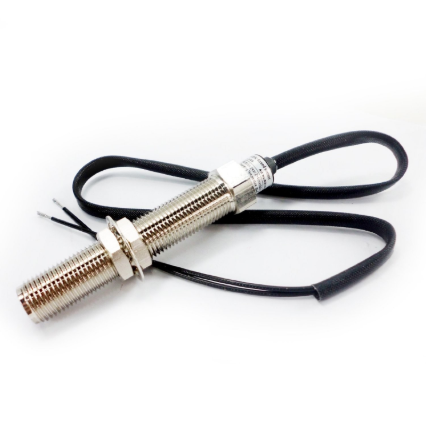

Figure 3. Capteurs magnétoélectriques

Les capteurs magnétoélectriques fonctionnent en utilisant l'induction électromagnétique.Ils sont composés d'un aimant permanent, d'une bobine électromagnétique et d'une roue de signal.Connues pour leur construction robuste, ces capteurs sont très durables et rentables.De plus, leurs exigences de câblage minimales les rendent bien adaptés à l'environnement sévère d'un baie moteur, où ils doivent résister à des températures, des vibrations et d'autres conditions exigeantes extrêmes.

Fonctions de capteur de position de vilebrequin

Le capteur de position du vilebrequin offre bien plus que le suivi de la position de base dans la gestion des moteurs.Il sert de source dominante de données pour calculer la vitesse du moteur et coordonner le calendrier de l'injection de carburant et l'allumage - deux éléments de base pour s'assurer que le moteur fonctionne efficacement et fonctionne à son meilleur.

En surveillant en continu l'angle de rotation du vilebrequin, le capteur identifie les positions exactes des pistons.Cette information précise permet à l'unité de contrôle du moteur (ECU) de chronométrer l'injection de carburant et l'allumage avec une précision exceptionnelle.Un bon moment améliore non seulement l'efficacité énergétique mais réduit également les émissions nocives et assure des performances plus lisses du moteur dans diverses conditions de conduite.

Au-delà de ces fonctions de base, le capteur de position du vilebrequin contribue à d'autres processus risqués.Par exemple, il aide à réguler la vitesse du ralenti, en empêchant le ralenti ou le ralentissement brutal.Il aide également à gérer les émissions d'évaporation en fournissant à l'ECU des données immédiates qui soutiennent une opération plus propre et plus respectueuse de l'environnement.Dans l'ensemble, ce capteur joue un rôle requis dans le maintien des performances du moteur et l'adaptation à divers scénarios de conduite.

Capteur de position de vilebrequin défaillant

Difficulté à démarrer le moteur

Figure 4. Difficulté à démarrer le moteur

L'un des signes les plus notables d'un capteur de position de vilebrequin défaillant est lorsque le moteur a du mal à démarrer ou ne parvient pas à démarrer entièrement.Ce problème se pose parce que le capteur est chargé de fournir à l'unité de contrôle du moteur (ECU) avec des données précises sur la position du vilebrequin.Sans ces informations, l'ECU ne peut pas coordonner correctement la production d'étincelles et l'injection de carburant, ce qui rend impossible d'initier le moteur.

Décrochage de moteur inattendu

Figure 5. Stalling du moteur

Un capteur défaillant peut également provoquer le décrochage du moteur de façon inattendue.Cela se produit lorsque le capteur envoie des données de position inexactes ou incohérentes à l'ECU.Sans données fiables, l'ECU ne peut pas maintenir le moment précis requis pour l'allumage et l'injection de carburant.En conséquence, le moteur peut soudainement fermer, ce qui peut être particulièrement dangereux pendant la conduite.

Vibrations de moteur inhabituelles

Un autre symptôme à surveiller est les vibrations excessives ou irrégulières du moteur.Lorsque le capteur de position de vilebrequin fonctionne mal, le moment de l'injection de carburant et de l'allumage peut devenir erratique.Cela conduit à des performances inégales du moteur, qui se manifestent souvent comme des vibrations notables pendant le ralenti ou en conduisant.

Accélération et performance réduites

Un capteur défaillant peut également faire perdre la réactivité du moteur, entraînant une réduction de l'accélération et des performances globales.Les données incorrectes du capteur empêche l'ECU d'optimiser la livraison de carburant et le calage d'allumage, ce qui rend plus difficile pour le moteur de s'adapter aux changements de vitesse ou de charge.Les conducteurs peuvent remarquer une réponse lente lors de la pression de l'accélérateur.

Décoder les codes de problème de diagnostic

Les codes de problème de diagnostic (DTC) liés aux capteurs de position de vilebrequin sont basiques pour identifier des problèmes spécifiques.Par exemple, le code P0335 indique un défaut dans le circuit du capteur de position du vilebrequin «A».Un capteur défectueux, un câblage endommagé ou une mauvaise connexion électrique pourrait le provoquer.De même, le code P0336 met en évidence des problèmes de plage ou de performances dans le même circuit, ce qui signifie que la sortie du capteur ne s'aligne pas sur les valeurs attendues pour un bon fonctionnement du moteur.

Ces codes jouent un rôle majeur dans le guidage de dépannage précis.Ils vous permettent de vous concentrer sur l'inspection du circuit du capteur pour des problèmes potentiels.Selon les résultats, les réparations peuvent impliquer la réparation du câblage endommagé, le remplacement d'un capteur défectueux ou la résolution des problèmes de synchronisation pour restaurer les performances optimales du moteur.En décodant ces DTC, vous pouvez diagnostiquer et résoudre efficacement les problèmes, empêchant d'autres complications.

Procédures de test et de remplacement

Étape 1: Inspectez le câblage et les connexions

Commencez par examiner soigneusement le câblage et les connexions associées au capteur de position du vilebrequin.Recherchez tous les signes visibles de dommages, tels que les fils effilochés, les connecteurs lâches ou la corrosion.Portez une attention particulière aux zones où les fils peuvent se plier ou frotter contre d'autres composants, car ce sont des points d'usure courants.Assurer que le câblage est intact et en toute sécurité est grave car les problèmes ici sont souvent la cause profonde de la défaillance du capteur.

Étape 2: Testez la fonctionnalité du capteur

Si le câblage et les connexions sont en bon état, procédez à tester le capteur de position du vilebrequin lui-même.Utilisez un multimètre numérique ou un outil de diagnostic spécialisé pour vérifier la tension, la résistance et la sortie du signal du capteur.Suivez les spécifications du constructeur de véhicules pour comparer les lectures aux valeurs attendues.Tout écart par rapport à la plage standard peut indiquer que le capteur fonctionne mal ou dégradé.

Étape 3: Remplacez le capteur si nécessaire

Si le test confirme que le capteur est défectueux, remplacez-le par un nouveau qui correspond aux spécifications exactes de la marque et du modèle du véhicule.Reportez-vous au manuel de maintenance pour obtenir des conseils sur la sélection d'une pièce compatible.Avant d'installer le nouveau capteur, vérifiez que la zone de montage est propre et exempte de débris, car le placement approprié est utile pour des lectures précises.

Étape 4: Inspectez le système de contrôle du moteur

Après avoir remplacé le capteur, effectuez une vérification approfondie du système de contrôle du moteur pour vous assurer qu'il n'y a pas de problèmes connexes.Les dysfonctionnements dans le système de contrôle, tels qu'un module de contrôle du moteur défectueux (ECM) ou des voies de signal perturbés, peuvent parfois imiter les problèmes du capteur ou provoquer l'échec du capteur prématurément.Utilisez un équipement de diagnostic pour rechercher des codes d'erreur et analyser les données en direct pour toutes les anomalies.

Étape 5: Revoir l'historique de la maintenance

Enfin, passez en revue l'historique de maintenance du véhicule pour identifier tous les modèles de problèmes récurrents qui peuvent affecter le capteur de position du vilebrequin.Par exemple, les incidents antérieurs impliquant des fuites d'huile, une surchauffe ou des problèmes électriques pourraient contribuer à la défaillance du capteur.La lutte contre ces facteurs sous-jacents réduit la probabilité de complications futures.

Maintenance des mesures préventives

La prévention des défaillances du capteur de position du vilebrequin commence par des inspections régulières du capteur et du système de contrôle du moteur plus large.Commencez par vérifier les connexions du capteur pour des signes d'usure, de corrosion ou de dommages physiques.Tous les problèmes, tels que des connexions lâches ou des fils effilochés, doivent être réparés ou remplacés immédiatement pour maintenir la bonne fonction.

Suivant le calendrier d'entretien décrit dans le manuel du propriétaire du véhicule est nécessaire pour prolonger la durée de vie du capteur.L'entretien régulier garantit que le capteur et ses composants environnants sont inspectés et maintenus en bon état.De plus, éviter les conditions de conduite sévères, comme conduire sur un terrain rugueux ou exposer le moteur à des températures extrêmes, peut réduire la pression inutile sur le capteur.

Faites attention aux signes d'alerte précoce des dysfonctionnements du capteur ou du moteur, tels que des difficultés de démarrage, de c décrochage ou de réduction des performances du moteur.La résolution de ces problèmes peut empêcher les problèmes mineurs de se transformer en réparations coûteuses.En prenant ces mesures proactives, vous pouvez maintenir la fiabilité du capteur, assurer des performances cohérentes du moteur et éviter des pannes inattendues.

Procédure de remplacement

Le remplacement d'un capteur de position de vilebrequin nécessite une exécution minutieuse pour assurer une installation appropriée.Commencez par identifier l'emplacement du capteur, qui se trouve généralement sur le devant ou le côté du moteur, selon la marque et le modèle du véhicule.Consultez le manuel du propriétaire pour le placement exact.

• Avant de commencer, déconnectez la borne négative de la batterie pour éviter les dangers électriques pendant le processus.Une fois la batterie déconnectée, utilisez des outils appropriés, tels qu'une clé ou un tournevis, pour retirer le capteur défectueux.Faites attention à la position de montage et à l'orientation du capteur, car un alignement approprié est utilisé pour un fonctionnement précis.

• Ensuite, installez le nouveau capteur en le sécurisant fermement dans la même position que l'ancien.Vérifiez que le capteur est correctement aligné et fixé pour éviter les erreurs d'installation qui pourraient avoir un impact sur les performances du moteur.Une fois le capteur en place, reconnectez la batterie.

• Après avoir terminé l'installation, démarrez le moteur pour confirmer que le nouveau capteur fonctionne correctement.De plus, vérifiez tous les codes de problème de diagnostic (DTC) ou les paramètres du système qui peuvent nécessiter une reconfiguration après le remplacement.S'assurer que le système de contrôle du moteur reconnaît et intègre le nouveau capteur est essentiel pour maintenir les performances optimales du moteur.

Pour les avantages et les inconvénients

Pros

Les capteurs de position de vilebrequin jouent un rôle majeur dans la gestion moderne des moteurs en assurant un contrôle précis sur les processus clés.Ces capteurs permettent un moment d'allumage précis et une injection de carburant, qui sont nécessaires pour améliorer les performances du moteur et optimiser l'efficacité énergétique.Cette opération précise réduit les émissions nocives et minimise la probabilité de rares de moteur, contribuant à une opération de véhicule plus lisse et plus fiable.

Un autre avantage substantiel est leur capacité à surveiller en continu le moteur.En fournissant des données immédiates à l'unité de contrôle du moteur (ECU), ces capteurs facilitent la détection précoce de problèmes potentiels, permettant des réparations en temps opportun avant que les problèmes mineurs ne dégénèrent en dommages graves.Cette capacité prolonge non seulement la durée de vie du moteur, mais réduit également la probabilité de réparations coûteuses à long terme.

Inconvénients

Bien que les capteurs de position de vilebrequin offrent de nombreux avantages, ils présentent des inconvénients.Au fil du temps, ces capteurs peuvent souffrir d'une usure physique ou être endommagés par des conditions environnementales difficiles, telles que des températures extrêmes, de la saleté ou de l'humidité.De tels dommages peuvent avoir un impact grave sur les performances du moteur, conduisant à des problèmes tels que le stalling, les ratés ou les difficultés de démarrage du moteur.

De plus, la dépendance à l'égard des circuits électroniques avancés rend ces capteurs vulnérables aux défaillances électriques.Le câblage défectueux, les courts-circuits ou les perturbations dans le système de contrôle électronique peuvent compromettre leur fonctionnalité.De plus, leur intégration dans des systèmes de moteurs complexes nécessite des outils de diagnostic spécialisés et des techniciens formés pour la maintenance ou les réparations.Cette complexité supplémentaire peut augmenter le coût et les efforts associés aux véhicules de l'entretien équipés de capteurs de position de vilebrequin.

Conclusion

Les capteurs de position de vilebrequin sont actifs pour le fonctionnement optimal d'un moteur.Ils améliorent le moment de l'allumage, l'efficacité énergétique et le contrôle des émissions, mais sont sujets à l'usure, aux dommages environnementaux et aux défaillances électriques.Les diagnostics réguliers et la maintenance aident à prévenir les problèmes, assurer la fiabilité, l'efficacité et la conformité du moteur.

Questions fréquemment posées [FAQ]

1. Comment pouvez-vous tester un capteur de position de vilebrequin?

Pour tester un capteur de position de vilebrequin, localisez-le d'abord près du vilebrequin, souvent accessible sous le véhicule.Utilisez un ensemble multimètre sur le paramètre de résistance (OHM) et connectez-le aux bornes du capteur.Un bon capteur montre généralement une lecture de résistance spécifiée dans le manuel de réparation du véhicule.Alternativement, définissez votre multimètre sur le réglage de tension, lancez le moteur et vérifiez un signal de tension qui fluctue au fil du moteur.Aucun changement de tension ou d'un circuit ouvert ne pourrait indiquer un capteur défectueux.

2. Quelle est la fonction du capteur de position du vilebrequin?

La fonction principale du capteur de position de vilebrequin est de surveiller la position et la vitesse de rotation du vilebrequin.Ces données sont essentielles car elle aide l'unité de contrôle du moteur (ECU) à régler le calendrier de l'injection de carburant et d'allumage, garantissant des performances et une efficacité optimales du moteur.Le capteur influence directement le timing du moteur et le fonctionnement global en douceur.

3. Quelle est la différence entre le capteur de position de l'arbre à cames et le capteur de position du vilebrequin?

Le capteur de position de vilebrequin suit la position et la vitesse du vilebrequin, qui influence le synchronisation du moteur d'une perspective de rotation plus ultime.En revanche, le capteur de position de l'arbre à cames surveille la position de l'arbre à cames, qui exploite les vannes d'admission et d'échappement du moteur.L'ECU utilise les données des deux capteurs pour synchroniser l'arbre à cames et le vilebrequin pour un contrôle précis de la synchronisation et de l'allumage des soupapes.

4. Un capteur TDC est-il le même qu'un capteur de position de vilebrequin?

Non, un capteur TDC (Top Dead Center) n'est pas le même qu'un capteur de position de vilebrequin, bien qu'ils fonctionnent de la même manière en fournissant des données de position.Le capteur TDC détecte spécifiquement la position du centre supérieur du piston dans le cylindre, utilisé pour les processus de synchronisation.Pendant ce temps, le capteur de position du vilebrequin offre une lecture plus continue de la position du vilebrequin tout au long de sa rotation.

5. Comment savoir si un vilebrequin est mauvais?

Pour dire si un vilebrequin est mauvais, écoutez des bruits inhabituels tels que le coup ou le grondement de la zone du moteur, indiquant des roulements mal alignés ou usés.Vibration excessive pendant que le moteur fonctionne est un autre signe.Vérifiez les signes visibles d'usure ou de dommages sur le vilebrequin lui-même et utilisez un micromètre pour mesurer toutes les dimensions hors spécification qui peuvent suggérer une déformation ou une flexion.Les mauvaises performances du moteur, telles que les ratés ou les difficultés de démarrage, peuvent également indiquer un problème de vilebrequin.
