Spécifications clés de la diode 1N4003 et applications pratiques

La diode 1N4003 est l'une des diodes de redresseur les plus couramment utilisées dans électronique.Faisant partie de la série 1N400X de confiance, elle est connue pour être fiable, abordable et facile à trouver.Ce guide vous aidera Comprendre les caractéristiques clés, les performances et les utilisations pratiques du Diode 1N4003.

Catalogue

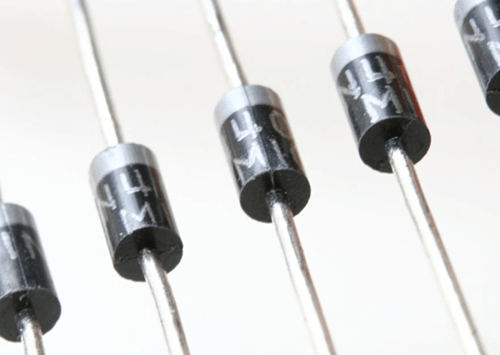

Aperçu de la diode 1N4003

La diode 1N4003 est un redresseur de silicium à usage général largement utilisé dans les circuits électroniques.Il appartient à la série 1N400X, une famille de Diodes évaluées pour leur fiabilité, leur faible coût et leur durabilité.Avec un Évaluation de tension inverse de 200 volts et un courant vers l'avant continu Capacité de 1 ampère, le 1N4003 est conçu pour les applications quotidiennes comme la conversion AC vers DC, la protection de la polarité inverse et la puissance Rectification d'alimentation.Contrairement aux diodes à grande vitesse ou schottky, le 1N4003 est une diode de récupération standard, ce qui le rend le mieux adapté à la basse fréquence circuits où la vitesse de commutation n'est pas critique.Son équilibre de tension La manipulation, la capacité actuelle et l'abordabilité en ont fait Choix dans l'électronique grand public, l'équipement industriel et le général conception de circuits.

Caractéristiques de performance des diodes 1N4003

• Tension inverse maximale: évaluée à 200 V, le 1N4003 peut résister à la modération Tensions inversées sans panne.Cela le rend adapté aux circuits nécessitant une protection inversée sûre et stable.

• Courant avant moyen: la diode prend en charge jusqu'à 1 un continu actuel, ce qui en fait un bon choix pour les applications actuelles modérées telles que comme petites alimentations ou chargeurs.

• Courant de pointe: il peut gérer de courtes rafales allant jusqu'à 30 A (8.3 MS Half Sine Wave).Cette capacité de surtension aide à protéger contre Intrush courants pendant la mise sous tension.

• Tension avant chute: la tension avant typique est d'environ 1,0 V à 1 A. Bien que cette petite goutte soit attendue dans les redresseurs en silicium, il est Important de tenir compte de la perte de puissance et de la chaleur dans la conception du circuit.

• Courant de fuite inversé: avec une fuite typique de 5 µA à 25 ° C, La diode maintient l'efficacité.Les fuites augmentent avec la température, donc Il est essentiel d'assurer des conditions de fonctionnement appropriées

• Temps de récupération inversé: le temps de récupération est d'environ 30 µs, qui Le classe comme une diode de récupération standard.Ça fonctionne bien dans applications à basse fréquence mais n'est pas idéal pour la haute fréquence commutation.

• Capacité de jonction: environ 15 pf à 4 V et 1 MHz.Ce bas La capacité aide à minimiser les effets indésirables dans les circuits des redresseurs.

• Notes thermiques et environnementales: le 1N4003 fonctionne dans un large plage de température de –65 ° C à + 175 ° C, offrant une durabilité en divers environnements.Sa résistance thermique est généralement de 50 ° C / W, qui Assure des performances fiables avec une gestion adéquate de la chaleur.

• Type de package: il est le plus souvent disponible dans le plomb axial DO-41 Package, ce qui facilite l'utilisation dans les conceptions à travers un trou à travers.Autres variantes sont disponibles pour différentes exigences de montage.

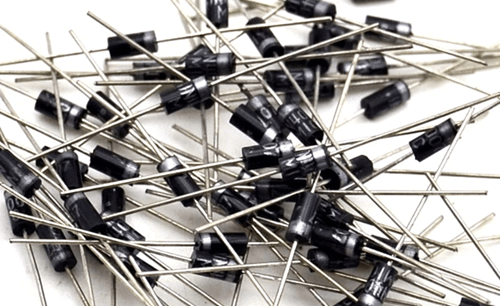

Spectre d'application de la diode 1N4003

Le La diode 1N4003 trouve une large utilisation dans les systèmes électroniques grâce à son Rectification fiable, manipulation des surtensions et caractéristiques de protection.Ci-dessous sont les principaux domaines où il s'avère essentiel:

• Conversion AC à DC - Le rôle principal de la diode est la rectification, où il convertit le courant alternatif (AC) en courant direct (DC). Cette fonction assure un flux de courant stable, qui est essentiel en puissance fournitures, chargeurs et adaptateurs.

• Régulation du courant et serrage de tension - en serrage de tension circuits, le 1N4003 aide à protéger Pikes de tension en limitant la tension à un niveau sûr.Cela fait précieux dans la protection contre les surtensions et les conceptions de suppression transitoire.

• Contrôle du moteur et charges inductives - la diode gère efficacement Force électromotive arrière (EMF) générée lorsque les moteurs ou les bobines inductives sont désactivés.En supprimant les pics de tension inverse, il sauvegarde circuits et prolonge la durée de vie des dispositifs de commutation tels que les transistors et relais.

• Systèmes d'éclairage LED - Le 1N4003 garantit une direction de courant correcte Dans les applications LED, bloquer les courants inversés qui peuvent endommager les LED. Cela améliore à la fois l'efficacité et la durabilité dans les circuits d'éclairage.

• Circuits de charge de batterie - il empêche le flux de courant inversé de La batterie retourne dans le chargeur lorsque l'alimentation est déconnectée, protégeant la batterie et la source de charge.

• Électronique du ménage - largement utilisé dans les appareils de faible puissance comme les radios, les téléviseurs et les petits appareils, la diode assure fonctionnement constant et aide à la rectification de puissance.

• Filtrage d'alimentation - combiné avec des condensateurs, le 1N4003 lisse la sortie CC rectifiée, réduisant l'ondulation et garantissant une tension stable dans les alimentations réglementées.

Avantages et limites de l'utilisation de la diode 1N4003

Avantages de l'utilisation du 1N4003

La diode 1N4003 offre plusieurs avantages qui en font un choix préféré dans de nombreuses conceptions électroniques:

• Rectification fiable: avec une cote de tension inverse de 200 V et 1 a Capacité de courant continu, elle gère la plupart faible à moyenne Besoins de rectification avec stabilité.

• Solide manipulation de surtension: sa capacité à résister à 30 A de surtension Le courant le rend durable contre les courants inrush, comme lors de l'alimentation circuits vers le haut ou condensateurs de charge.

• Plage de températures large: fonctionnant entre –65 ° C et + 175 ° C, le La diode peut fonctionner de manière fiable dans diverses conditions environnementales.

• faible coût et haute disponibilité: il est peu coûteux et facile de Source, ce qui est important pour les projets à grande échelle ou les coûts conceptions.

• Applications polyvalentes: des alimentations à l'éclairage LED et Protection du moteur, la diode sert une large gamme de fonctions dans les deux consommateur et électronique industrielle.

• Fiabilité prouvée: dans le cadre de la famille 1N400X bien établie, Le 1N4003 a une longue période de performances fiables dans d'innombrables modèles.

Limitations et considérations

Malgré ses forces, la diode 1N4003 a également certaines limites qui doivent être prises en compte lors de la conception du circuit:

• Non adapté aux applications à haute fréquence: avec un revers temps de récupération d'environ 30 µs, il est classé comme une récupération standard diode.Cela le rend inadapté à une puissance de commutation haute fréquence Supplies où des diodes rapides ou ultra-rapides sont nécessaires.

• Capacité de courant limité: évaluée à 1 un courant à terme continu, Il ne peut pas gérer les charges lourdes.Des redresseurs à courant supérieur doivent être utilisés pour les applications exigeantes.

• Drop tension avant: à environ 1,0 à 1,1 V sous charge, il introduit une perte de puissance et une génération de chaleur notables, qui peuvent être significatif dans les conceptions sensibles à l'énergie ou compactes.

• Courant de fuite à des températures élevées: bien que minimale dans la pièce température, les fuites inverses augmentent avec la chaleur, ce qui peut avoir un impact Performance dans des environnements à haute température ou des circuits de précision.

• Contraintes de package: le package de plomb axial DO-41 standard n'est pas aussi économe en espace que les diodes SMD modernes, qui peuvent être un inconvénient dans Disposés PCB compacts.

Comparaison avec d'autres diodes

Spécification	1N4001	1N4002	1N4003
Pic inverse Tension (VRRM)	50 V	100 V	200 V
Tension RMS	35 V	70 V	140 V
Award moyen Courant (jeF (av))	1 a	1 a	1 a
Pointe Courant (jeFSM)	30 A	30 A	30 A
Tension vers l'avant Drop (VF)	~ 1,0 V @ 1 A	~ 1,0 V @ 1 A	~ 1,0 V @ 1 A
Fuite inversée Courant (jeR)	~ 5 µA à 25 ° C	~ 5 µA à 25 ° C	~ 5 µA à 25 ° C
Récupération inversée Temps (TRR)	~ 30 µs	~ 30 µs	~ 30 µs
Jonction Capacité (CJ)	~ 15 pf	~ 15 pf	~ 15 pf
Opération Plage de température	–65 ° C à + 175 ° C	–65 ° C à + 175 ° C	–65 ° C à + 175 ° C
Type de package	DO-41 Fond axial	DO-41 Fond axial	DO-41 Fond axial
Utilisations typiques	Basse tension rectification, petits adaptateurs, projets de passe-temps	Moyen-doux Rectification de tension, circuits de protection	À usage général rectification, protection LED, contrôle du moteur

Conclusion

La diode 1N4003 reste un choix pratique et fiable pour beaucoup applications électroniques.Sa capacité à gérer une tension modérée et courant, ainsi qu'une forte protection contre les surtensions et une large température tolérance, le rend utile dans les alimentations, le contrôle du moteur, la LED systèmes et électronique grand public.Bien qu'il ait des limites dans Designs à haute fréquence et à courant élevé, il continue d'être l'un des Diodes de redresseur à usage général les plus populaires grâce à son équilibre de performance, coût et fiabilité.

Questions fréquemment posées [FAQ]

1. La diode 1N4003 peut-elle être utilisée pour les circuits 12V?

Oui.Étant donné que le 1N4003 prend en charge jusqu'à 200 V tension inversée, elle facilement Gère 12V applications CC telles que les pilotes LED, les chargeurs, et Électronique automobile.

2. La diode 1N4003 est-elle la même que le 1N4007?

Non. Les deux appartiennent à la même série, mais le 1N4007 a un plus haut Évaluation de tension inverse de 1000 V par rapport à la notation 200 V de la 1N4003.

3. Quelle est la fréquence maximale que le 1N4003 peut gérer?

Le 1N4003 est le meilleur pour les circuits inférieurs à 50–60 Hz (fréquence principale).Pour Commutation à haute fréquence, utilisez une récupération rapide ou une diode Schottky.

4. Puis-je remplacer un 1N4001 ou 1N4002 par un 1N4003?

Oui.Le 1N4003 a une cote de tension plus élevée, il peut donc remplacer les modèles moins élevés dans la même série sans problèmes.

5. Quelle est la puissance que le 1N4003 peut se dissiper?

À 1 un courant avant avec une chute d'environ 1 V, il se dissipe environ 1 W. Une zone adéquate du naufrage de chaleur ou du cuivre PCB est nécessaire pour éviter la surchauffe.

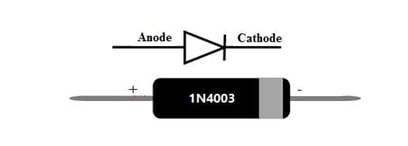

6. Comment connaître la cathode du 1N4003?

La cathode est marquée d'une bande argentée ou blanche sur la diode corps, ce qui permet d'assurer une orientation correcte pendant l'installation.
