Guide complet des capteurs de position du vilebrequin

Cet article couvre les principes de travail, les avantages et les inconvénients de différents types de capteurs de vilebrequin, tels que l'induction électromagnétique, l'effet Hall, les capteurs optoélectroniques et magnétoresistifs.Il discute également des étapes d'installation, des causes de défaillance communes et de l'impact des dysfonctionnements du capteur sur les performances du moteur.

Catalogue

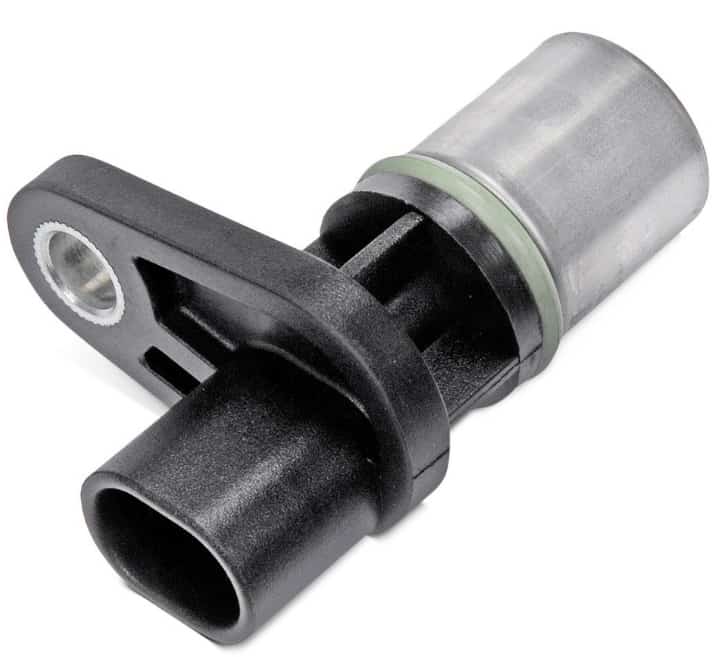

Figure 1: capteur de vilebrequin

Qu'est-ce qu'un capteur de vilebrequin?

Le capteur de position du vilebrequin (capteur CKP), dans le cadre des moteurs modernes, est principalement utilisé pour surveiller la vitesse et la position du vilebrequin.Les données collectées sont envoyées à l'unité de contrôle du moteur (ECU), qui analyse les données et optimise le calage d'allumage et l'injection de carburant pour améliorer l'efficacité énergétique et réduire les émissions.

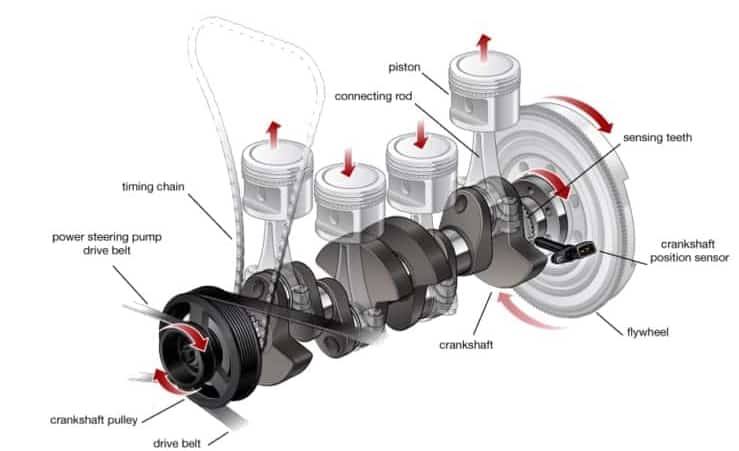

Figure 2: Diagramme de démontage du capteur de vilebrequin

Types de capteurs de vilebrequin

Capteurs inductifs magnétiques (VR)

Les capteurs magnétiques de la position de vilebrequin inductive fonctionnent sur le plan du principe de l'induction du champ magnétique.Ils contiennent un aimant et une bobine, et à mesure que le volant ou la roue de signal (engrenage) tourne, il provoque des changements dans le champ magnétique, ce qui induit un signal de tension alternatif dans la bobine.

En raison de leur structure relativement simple, de leur faible coût de fabrication et de leur bonne résistance à haute température, ces capteurs sont toujours utilisés dans certains moteurs diesel et systèmes de gestion des moteurs plus anciens.Cependant, le signal devient faible à faible vitesse du moteur, ce qui rend difficile la détection avec précision.Par conséquent, des circuits supplémentaires sont généralement nécessaires pour amplifier et traiter le signal pour assurer une mesure précise.Le signal de sortie est une onde sinusoïdale (signal AC), ce qui le rend adapté aux systèmes qui ne nécessitent pas de filtrage numérique, d'amplification ou de conversion complexe.

Capteurs d'effet de salle

Les capteurs de position du vilebrequin de l'effet Hall fonctionnent en fonction du principe de l'effet Hall.Lorsque l'engrenage tourne et passe le capteur, il provoque des changements dans le champ magnétique, ce qui entraîne la génération d'un signal électrique par l'élément Hall.Par rapport aux capteurs inductifs magnétiques, les capteurs d'effet Hall peuvent bien fonctionner à la fois à des vitesses élevées et à basse vitesse, même lorsqu'elles sont stationnaires, offrant des performances plus stables dans diverses conditions.

De plus, ces capteurs sortent un signal numérique à onde carrée, qui a de fortes capacités d'anti-interférence et est facile à traiter.En conséquence, ils sont largement utilisés dans les moteurs modernes, en particulier dans les véhicules avec des unités de contrôle électronique avancées (ECU).Cependant, ces capteurs nécessitent une alimentation supplémentaire (généralement 5 V ou 12V) et peuvent être sensibles aux fluctuations de la température, ce qui peut affecter la stabilité du signal.

Capteurs de vilebrequin optique

Les capteurs de position de vilebrequin optique utilisent la technologie optoélectronique pour détecter la position.Ils utilisent généralement une LED ou une source de lumière similaire pour éclairer un disque de signal avec des lacunes ou des bandes réfléchissantes.Au fur et à mesure que le disque de signal tourne, les modifications du blocage de lumière et de la transmission créent des signaux variables qui aident à déterminer la vitesse et la position du vilebrequin.

Parce qu'ils utilisent une mesure sans contact, ces capteurs fournissent une précision de détection extrêmement élevée et peuvent détecter même de minuscules déplacements.Ils sont également exempts de vêtements mécaniques, leur donnant une longue durée de vie.Cependant, ils nécessitent un environnement de travail propre, car la poussière et l'huile peuvent interférer avec le signal optique et affecter la précision.De plus, leur structure interne est plus complexe et leur coût de fabrication est plus élevé, ils sont donc moins couramment utilisés dans les moteurs automobiles réguliers et se trouvent plus couramment dans les voitures de course haute performance ou les équipements de test de laboratoire précis.

La sortie du signal est généralement un signal d'onde carré ou d'impulsion, ce qui est pratique pour un traitement ultérieur par l'unité de commande électronique (ECU).

Capteur magnétorésistaire (MR)

Les capteurs de position de vilebrequin magnétorésistaire fonctionnent sur la base de l'effet magnétoresistif.Lorsque le matériau ferromagnétique sur un engrenage passe à travers le capteur, il provoque un changement de résistance magnétique, ce qui à son tour affecte la résistance électrique.Le capteur utilise ces modifications pour calculer la position et la vitesse du vilebrequin.

Par rapport à d'autres types, les capteurs magnétoresistifs offrent une sensibilité et une stabilité plus élevées.Ils peuvent travailler avec précision à basse vitesse et conviennent également aux environnements de rotation à grande vitesse.De plus, ils consomment moins de puissance et ont de fortes capacités d'anti-interférence.Cependant, ces capteurs nécessitent une alimentation externe et ont un coût de fabrication plus élevé, ils sont donc moins couramment trouvés dans les moteurs réguliers et sont principalement utilisés dans des moteurs haut de gamme ou des applications spéciales spécifiques.

Le signal de sortie est généralement un signal numérique à onde carrée, qui est pratique pour le traitement et le calcul par l'unité de commande électronique (ECU).

Taper	Principe de travail	Sortie du signal	Avantages	Désavantage
Inductif magnétique (réticence variable)	Détection de variation du champ magnétique	Onde sinusoïdale (AC)	Conception simple, haute température résistance, faible coût	Mauvaises performances à basse vitesse, nécessite traitement du signal
Effet	Effet de la salle détectant le champ magnétique changements	Onde carrée (signal numérique)	Fonctionne à basse vitesse, signal stable, forte résistance à l'interférence	Nécessite une alimentation électrique, affectée par température
Magnétorésistaire (MR)	Effet magnétoressive détectant les changements	Onde carrée (signal numérique)	Sensibilité élevée, faible consommation d'énergie, Bon pour les vitesses élevées et basse	Coût plus élevé, moins commun
Optique	Détection optique des variations de lumière	Onde carrée ou impulsion	Mesure de haute précision et sans contact	Sensible à la contamination, complexe et cher

Que fait un capteur de vilebrequin?

Les fonctions principales du capteur de position du vilebrequin sont les suivantes:

• Détection de la position du vilebrequin: Le capteur mesure avec précision la position du vilebrequin par rapport aux pistons, permettant à l'ECU de déterminer le centre mort supérieur (TDC) de chaque cylindre, ce qui aide à contrôler précisément le moment d'allumage et à améliorer l'efficacité de la combustion.

• Mesurer le régime moteur: Il surveille en continu la vitesse de rotation du vilebrequin, fournissant des données à l'ECU pour ajuster les conditions de fonctionnement du moteur.Le tachymètre s'appuie également sur ces données pour afficher le régime actuel .。

• Assurer le moment de l'injection de carburant: Pour s'assurer que le carburant est injecté au moment optimal pour une combustion complète, l'ECU nécessite des données de position de vilebrequin précises.Un dysfonctionnement du capteur pourrait entraîner des ratés du moteur, une augmentation de la consommation de carburant ou même perturber le fonctionnement normal du moteur.

• Contrôle du timing d'allumage: Le capteur de position du vilebrequin fonctionne souvent en conjonction avec le capteur de position de l'arbre à cames (capteur CMP) pour s'assurer que les bougies d'allumage enflamdent le mélange à carburant à l'air au bon moment, empêchant les ratés, le coup et d'autres problèmes, améliorant ainsi la stabilité du moteur et la puissance de sortie.

• Optimisation des performances du moteur et prévention des dommages:L'ECU utilise les données du capteur de vilebrequin pour ajuster dynamiquement la synchronisation du moteur, la réduction des émissions, l'amélioration de l'efficacité énergétique et la garantie du moteur à son meilleur dans différentes conditions tout en minimisant les dommages causés par des situations anormales.

Installation et précautions de capteurs de vilebrequin

Une bonne installation du capteur de position de vilebrequin peut empêcher les ratés du moteur, les difficultés de démarrage et la mauvaise efficacité énergétique qui peut entraîner un stalling du moteur.Vous trouverez ci-dessous les étapes d'installation.

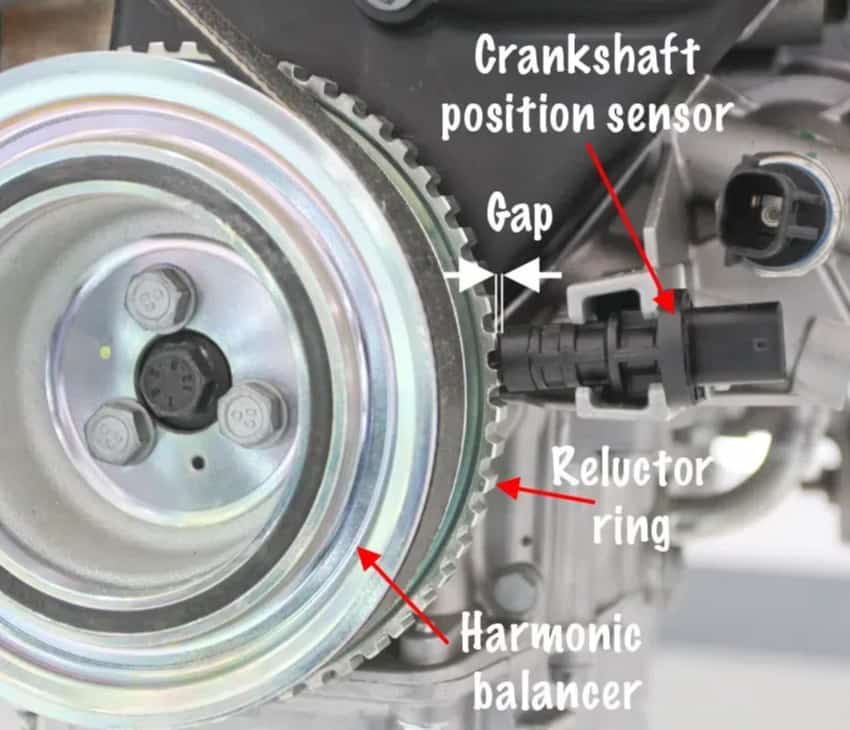

Figure 3: Emplacement d'installation du capteur de position du vilebrequin

Étape 1: Identifiez l'emplacement d'installation du capteur de vilebrequin

Le capteur de vilebrequin est généralement installé près de la poulie de vilebrequin à l'avant du moteur, derrière le volant, ou dans certains cas, à l'intérieur du bloc moteur.Étant donné que l'emplacement exact peut varier selon le modèle de véhicule, la référence au manuel de service aidera à déterminer les exigences de localisation et d'installation précises.

Étape 2: Préparez les matériaux

Un ensemble de clés à douille et des tournevis

Un multimètre (pour les tests)

Une jauge de feeper (pour ajuster l'espace d'air)

Nettoyer électrique (pour le nettoyage des connecteurs)

Graisse diélectrique (pour protéger les contacts électriques)

Étape 3: Retirez l'ancien capteur de vilebrequin

Pour retirer en toute sécurité l'ancien capteur, commencez par déconnecter la puissance du véhicule pour éviter les courts-circuits électriques de l'ECU.Ensuite, localisez le capteur et déconnectez soigneusement le connecteur électrique.L'application de trop de force pendant le retrait peut endommager le câblage.Après cela, retirez les boulons de montage et retirez doucement le capteur.S'il est coincé, l'application de l'huile pénétrante peut aider à la desserrer sans endommager les composants environnants.

Étape 4: Installez le nouveau capteur de vilebrequin et ajustez l'espace d'air

Alignez le nouveau capteur de vilebrequin avec le trou de montage et insérez-le soigneusement, puis fixez-le avec les boulons de montage et serrez-les.Dans certains cas, il est nécessaire d'ajuster l'espace d'air entre la pointe du capteur et la roue du réluctrice (anneau de ton) pour assurer des lectures précises.Si l'écart est trop grand, le capteur peut produire des signaux faibles ou ne pas détecter correctement la position du vilebrequin, entraînant des problèmes de performances.La plage d'espace d'air typique se situe entre 0,5 mm et 1,5 mm.

Figure 4: Tester le capteur de position du vilebrequin

Étape 5: Reconnectez et testez le capteur

Reconnectez la batterie et démarrez le moteur pour tester si le capteur fonctionne correctement.Si le moteur se déroule en douceur sans avertissement, l'installation est réussie.Si des problèmes surviennent, vérifiez des connexions lâches, des paramètres d'espace d'air incorrects ou mal alignés.L'utilisation d'un scanner multimètre ou OBD-II peut aider à diagnostiquer tous les défauts potentiels.

Lorsque le capteur de position du vilebrequin est endommagé, le véhicule peut rencontrer les problèmes suivants:

✅ démarrage dur ou pas de départ

✅ Le moteur est en décrochage en conduisant

✅ Mauvaise accélération ou raté

✅ RPR et rPR incohérents

✅ Vérifiez l'activation du voyant du moteur (CEL)

Causes de dysfonctionnement du capteur de vilebrequin

Un capteur de vilebrequin défectueux peut provoquer différents degrés de problèmes dans le véhicule.

Figure 5: surchauffe du moteur

Surchauffe du moteur

Il s'agit d'une cause commune de défaillance du capteur de vilebrequin.Le capteur est souvent exposé à des températures élevées dans la zone du moteur pendant de longues périodes, qui endommagent progressivement ses composants internes, tels que le câblage et les circuits.Les symptômes courants à ce stade comprennent le stalling du moteur et l'accélération inégale.

Câblage du capteur endommagé

Le capteur s'appuie sur le câblage pour transmettre des signaux de position à l'ECU.Les connexions de câblage lâches, usées ou corrodées peuvent interférer avec la transmission du signal, conduisant à des données incohérentes.Les symptômes courants incluent le décrochage du moteur, car le câblage lâche ou endommagé peut déconnecter le capteur du moteur, ce qui fait que le moteur s'arrête soudainement, et les problèmes de démarrage, car les problèmes de câblage intermittents peuvent empêcher le démarrage du moteur ou le rendre difficile à démarrer, car lesLe capteur ne fournit pas le signal de position nécessaire pendant l'allumage.

Fuites d'huile moteur ou contamination par des particules de saleté

Les fuites d'huile ou les particules de poussière du moteur peuvent contaminer le capteur, l'empêchant de détecter avec précision la position et la vitesse du vilebrequin.Cette situation pourrait déclencher le voyant du moteur de contrôle du véhicule (CEL).De plus, la contamination sur la surface du moteur peut entraîner des ratés du moteur, car le capteur peut lire de manière incorrecte la position du vilebrequin, ce qui entraîne une mauvaise date d'allumage.

Impact accidentel ou installation inappropriée

Des impacts accidentels ou une mauvaise installation peuvent provoquer une défaillance du capteur de vilebrequin.Au fil du temps, les vibrations du moteur peuvent également entraîner la désalignement ou le capteur.L'augmentation des vibrations du moteur ou des bruits de cliquetis peut persister, car le capteur ne fournit pas de données précises à l'ECU.De plus, une mauvaise détection de position du piston peut provoquer des ratés du moteur ou un fonctionnement approximatif du moteur.

Interférence électromagnétique (EMI)

L'interférence électromagnétique (EMI) à partir de composants électriques tels que les générateurs, les bobines d'allumage et d'autres capteurs de moteur peuvent perturber le signal du capteur de vilebrequin.Cette interférence peut provoquer une accélération inégale, car elle affecte les lectures du capteur et a un impact sur le synchronisation de l'injection de carburant et les performances du moteur.Cela peut également entraîner un stalling ou des ratés du moteur, car l'ECU interprète mal les données du capteur en raison de l'interférence, entraînant un timing d'allumage incorrect.

Qu'est-ce que la plupart des gens doivent savoir sur les capteurs de vilebrequin?

Les capteurs de position de vilebrequin fonctionnent en conjonction avec d'autres capteurs

Le capteur de position du vilebrequin fait partie du système de capteur interconnecté dans le moteur.Il fonctionne aux côtés d'autres capteurs, tels que le capteur de position de l'arbre à cames, le capteur de position de gaz (TPS) et le capteur de flux d'air de masse (MAF), pour assurer une synchronisation précise du moteur, une injection de carburant et un allumage.Une défaillance dans un capteur peut affecter les lectures des autres, c'est pourquoi le diagnostic d'un problème nécessite souvent de vérifier plusieurs capteurs, pas seulement du capteur de vilebrequin.

Le capteur de vilebrequin doit être correctement aligné avec la roue du réluctrice

Si l'espace d'air entre le capteur et la roue du réluctrice (anneau de ton) est trop grand ou trop petit, le capteur peut ne pas détecter avec précision la position du vilebrequin, envoyant des signaux incorrects à l'ECU.Un désalignement peut se produire lors de l'installation, et il peut également se développer au fil du temps à mesure que les composants du moteur s'usent.

La lumière CEL illumine uniquement lorsque le capteur de vilebrequin échoue complètement

Contrairement à certains autres capteurs, une défaillance du capteur de vilebrequin ne déclenche pas toujours immédiatement le voyant du moteur de contrôle (CEL).Certains capteurs peuvent échouer par intermittence, fournissant toujours suffisamment de données pour que le moteur fonctionne dans un état anormal, permettant au véhicule de continuer à conduire, mais avec des problèmes de performance potentiels.

Questions fréquemment posées [FAQ]

1. Une voiture peut-elle commencer par un mauvais capteur de vilebrequin?

Parfois, mais cela peut avoir du mal à commencer ou à caler de façon inattendue.

2. Que se passe-t-il si le capteur de vilebrequin est légèrement mal aligné?

Il peut provoquer un mauvais timing d'allumage, conduisant à des ratés ou à un ralenti brutal.

3. Puis-je nettoyer un capteur de vilebrequin au lieu de le remplacer?

Oui, mais seulement si la contamination est le problème.Un capteur défectueux a besoin de remplacement.

4. Pourquoi mon moteur est-il stopacé au hasard?Serait-ce le capteur de vilebrequin?

Oui, les échecs de capteur intermittents peuvent provoquer un stalling soudain.

5. Les capteurs de vilebrequin de rechange sont-ils fiables?

Certains le sont, mais ceux de faible qualité peuvent provoquer des lectures incohérentes.
