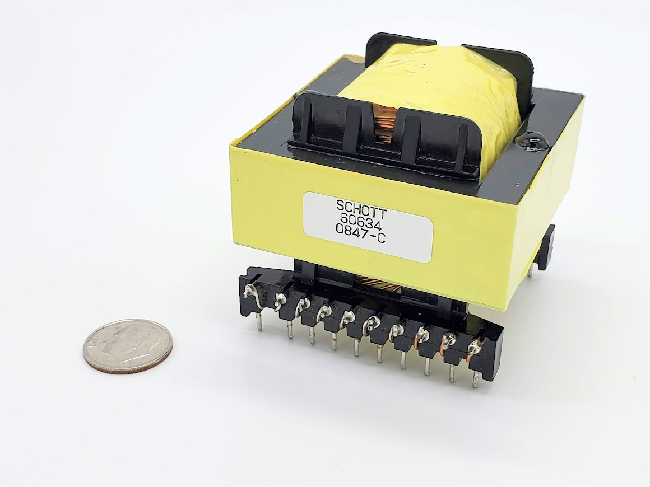

Comprendre les transformateurs Flyback

Les transformateurs Flyback sont des appareils principaux qui convertissent efficacement l'énergie sur différentes parties d'un circuit tout en maintenant des niveaux de puissance stables.Ils fonctionnent en utilisant le courant direct rectifié (DC) dans l'enroulement primaire pour transformer les tensions avec une perte d'énergie minimale, grâce à leur conception de l'enroulement précis.Ces transformateurs peuvent démissionner de la tension dans une section d'un circuit et l'intensifier dans une autre, permettant une gestion avancée de l'énergie.Historiquement, ils ont joué un rôle dans les téléviseurs de tubes à rayons cathodiques (CRT), aidant à gérer la tension et à améliorer la clarté de l'image.Aujourd'hui, les transformateurs Flyback sont largement utilisés dans les systèmes d'alimentation moderne, tels que les alimentations en mode commutateur (SMPS), où leur capacité à gérer une commutation à haute fréquence les rend très efficaces et fiables.Leur adaptabilité et leur transformation de tension efficace les font nécessiter pour faire progresser diverses technologies et optimiser la consommation d'énergie dans la manipulation électrique.

Catalogue

Caractéristiques des transformateurs de flyback

Un transformateur Flyback est un petit appareil efficace qui peut augmenter efficacement la tension, souvent utilisé dans des choses comme les téléviseurs CRT et les systèmes d'alimentation.Contrairement aux transformateurs ordinaires qui utilisent un courant alternatif (AC), les transformateurs Flyback fonctionnent avec des impulsions de courant direct (DC).Par exemple, ils peuvent prendre une entrée de 230 V et le stimuler jusqu'à 20 000 V.Ils peuvent également fonctionner avec des entrées CC inférieures comme 5V ou 12V.Bien que leur sortie à haute tension ne soit pas adaptée à l'envoi de puissance sur de longues distances, il est parfait pour des utilisations spécifiques, comme dans les alimentations CRT et en mode commutateur (SMPS).

Les transformateurs Flyback ont ​​une conception unique avec deux enroulements appelés enroulements primaires et secondaires, où l'enroulement secondaire est généralement plus épais pour augmenter le débit de tension.Les condensateurs aident à maintenir la tension stable et les diodes contrôlent la direction du courant, garantissant une sortie stable.La "convention DOT" sur le transformateur montre comment ces enroulements fonctionnent ensemble pour améliorer l'efficacité.

Ces transformateurs peuvent générer des tensions élevées de 10 à 20 kV, provoquant parfois des arcs électriques lorsque les matériaux conducteurs sont proches.L'enroulement secondaire est fabriqué à partir de cuivre et isolé avec des matériaux comme le mica, ce qui rend le transformateur plus efficace et respectueux de l'environnement en évitant l'utilisation de l'huile.Cette conception réduit les pertes d'énergie et réduit l'entretien.

Les transformateurs Flyback sont pratiques pour les appareils modernes car ils fonctionnent efficacement avec des entrées de faible puissance, sont compacts et nécessitent moins d'entretien, ce qui en fait une bonne option où l'espace et la durabilité sont importants.

Opération et fonctionnalité

Le fonctionnement d'un transformateur Flyback est similaire aux transformateurs réguliers, mais avec certaines différences qui le rendent plus efficace pour certaines utilisations.Un courant à basse tension, appelé forme d'onde en dents de scie, est envoyé dans l'enroulement primaire.À mesure que le courant augmente, il renforce l'énergie jusqu'à ce qu'il atteigne un point élevé.Les diodes sont placées dans le circuit pour empêcher le courant de couler vers l'arrière, garantissant que l'électricité se déplace dans une direction.Lorsque le courant dans l'enroulement secondaire commence à baisser, une haute tension est créée, ce qui aide à guider le courant électrique dans une direction.Ce processus permet au transformateur Flyback de fonctionner efficacement, convertissant le courant alternatif (AC) en modes commutés, où l'alimentation peut être activée et désactivée au besoin.

Les transformateurs Flyback sont constitués de deux enroulements - primaires et secondaires - égarés autour d'un noyau magnétique.L'enroulement primaire a généralement moins de virages que le secondaire, permettant au transformateur de intensifier la tension.Le cuivre est utilisé dans les enroulements car c'est un bon conducteur et fournit une forte isolation.Le noyau magnétique est excellent pour la capacité du transformateur à gérer les hautes tensions, même avec une entrée de faible puissance.La conception de ce noyau joue un rôle dans la garantie que le transformateur fonctionne efficacement et de manière fiable.Cet équilibre minutieux entre la conception de base et la disposition de l'enroulement fait des transformateurs Flyback un composant principal dans de nombreux systèmes électroniques avancés, tels que les alimentations et les téléviseurs.

Applications des transformateurs de flyback

Les transformateurs Flyback sont utilisés dans de nombreux domaines excellents comme les anciens écrans de télévision (tubes CRT), les alimentations (SMP), les chargeurs de batterie, les télécommunications et les systèmes d'énergie solaire.Leur petite taille et leur capacité à créer une haute tension les rendent utiles dans différents champs.Mais comment aident-ils à améliorer la technologie aujourd'hui?Leur capacité à s'adapter à différents besoins est ce qui les rend si précieuses.

Tubes CRT

Dans le passé, les transformateurs Flyback ont ​​été utilisés dans d'anciens écrans de télévision avec des tubes CRT pour créer la haute tension nécessaire pour les images.Aujourd'hui, nous utilisons les écrans LCD et OLED, mais Flyback Transformers montrent toujours comment les technologies plus anciennes ont aidé à se développer.Les idées de ces transformateurs aident à afficher la technologie future.Ils ont certainement joué un grand rôle dans les innovations passées.

Alimentation en mode commuté (SMPS)

Les transformateurs Flyback sont nécessaires dans les alimentations en mode commuté (SMPS), où ils aident à changer la tension avec très peu de perte d'énergie.Ceci est utile dans de nombreux appareils, comme les ordinateurs portables et les téléviseurs.Parce qu'ils sont petits et légers, ils aident également à rendre l'électronique d'alimentation plus petite.Qu'est-ce qui rend ces transformateurs si efficaces?C’est leur conception spéciale et les matériaux utilisés pour les construire.

Conversion DC-DC

Les transformateurs Flyback sont majeurs dans la conversion de puissance DC-DC, ce qui signifie qu'ils aident à modifier la tension de courant direct (DC) à un autre niveau.Ceci est utile dans les voitures et l'électronique portable où l'espace et l'efficacité comptent.Aident-ils avec les voitures électriques?Oui, car leur flexibilité est très utile dans l'industrie croissante des véhicules électriques.

Systèmes de charge de batterie

Dans les chargeurs de batterie, les transformateurs Flyback aident à contrôler la tension et le courant, en s'assurant que les batteries se chargent en toute sécurité et efficacement.La conception consiste à trouver le bon équilibre entre les performances et la sécurité.Y a-t-il des compromis?Parfois, le choix d'une conception plus sûre peut réduire légèrement les performances, mais la sécurité est une priorité.

Télécommunications

Dans les télécommunications, les transformateurs Flyback sont utilisés dans les alimentations pour l'équipement de réseau, aidant à maintenir les systèmes stables et fiables.Ceci est très nécessaire pour une communication fluide.Comment cela aide-t-il la sécurité du réseau?En fournissant une puissance stable, ils réduisent le risque de perturbations, ce qui ajoute à la sécurité et à la fiabilité du réseau.

Systèmes d'énergie solaire

Dans les systèmes d'énergie solaire, les transformateurs de flyback font partie des circuits de l'onduleur qui changent CC des panneaux solaires en AC, que nous utilisons pour l'électricité.Ceci est basique pour connecter l'énergie solaire au réseau électrique, nous aidant à évoluer vers des solutions plus respectueuses de l'environnement.La gestion de la chaleur et l'amélioration des matériaux utilisés sont toujours de grands défis.

Questions fréquemment posées [FAQ]

1. Comment tester un transformateur Flyback?

Vous pouvez tester un transformateur Flyback à l'aide de plusieurs méthodes.Un testeur de transformateur potentiel exploité en ligne est couramment utilisé pour détecter les défauts de l'enroulement en mesurant l'impédance.Si l'enroulement est ouvert, le testeur montre une très grande impédance;S'il y a un court-circuit, l'impédance se lit faible.De nombreux testeurs modernes offrent également un affichage graphique pour montrer une santé sinueuse.

Pour les problèmes de condensateur, écoutez un bruit "tic-tac", qui indique un condensateur ouvert.Un bref clignotant sur l'écran signale généralement un condensateur court-circuité, ce qui signifie que le condensateur a probablement besoin de remplacement.D'autres problèmes courants, tels que les enroulements court-circuités, les fissures centrales ou l'arc externe, peuvent également être vérifiés à l'aide d'un testeur à ligne.De plus, un multimètre standard peut aider à confirmer la continuité du circuit et à mesurer la tension à chaque point, vérifiant que tous les composants fonctionnent correctement.

2. Que fait un transformateur Flyback?

Un transformateur Flyback est un inductance couplée avec un noyau à pâte.Lorsque l'enroulement primaire reçoit une tension d'entrée, il stocke l'énergie dans l'écart du noyau à chaque cycle.Ces transformateurs sont utilisés dans les convertisseurs de flyback pour fournir une transformation de tension et une isolation du circuit.

3. Combien de volts un transformateur Flyback génère-t-il?

Les transformateurs Flyback, ou transformateurs de sortie de ligne, ont une conception unique avec des inductances couplées.Ils peuvent générer à partir de quelques kilovolts jusqu'à 50 kilovolts et fonctionner à haute fréquence, généralement entre 17 kHz et 50 kHz.

4. Comment savoir si mon transformateur Flyback est mauvais?

Un transformateur de flyback défectueux fait souvent perdre le moniteur, même si le son continue de jouer.Cela se produit parce que le transformateur ne fournit pas suffisamment de tension haute pour générer une image visible.Sans cette tension, le moniteur reste actif mais ne peut pas montrer la sortie visuelle.
