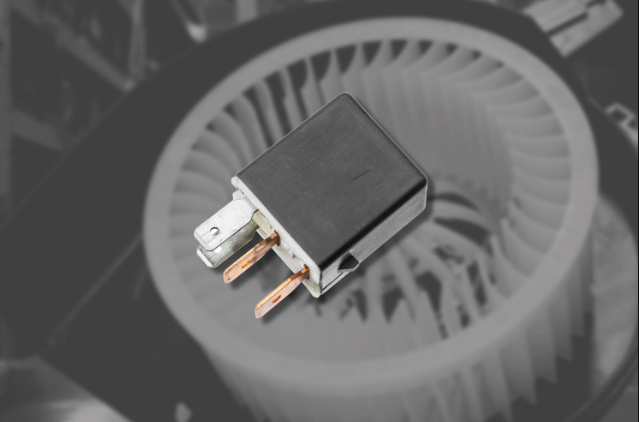

Comprendre les relais moteurs des ventilateurs: comment ils fonctionnent, les symptômes et les réparations

Dans le monde complexe des systèmes HVAC, le relais de moteur de souffleur se distingue comme un composant majeur, contrôlant le flux d'air requis pour le chauffage et le refroidissement.Cette pièce est responsable de l'activation du moteur du ventilateur et de l'ajustement de sa vitesse pour répondre aux demandes environnementales, généralement situées dans le panneau de commande électrique ou sur la carte de la fournaise.Cet article creuse dans les fonctions du relais, son fonctionnement et les signes d'échecs potentiels, mettant en évidence son importance dans le maintien d'un flux d'air optimal et de l'efficacité du système.

Catalogue

Rôle du relais du moteur de souffleur dans les systèmes CVC

Le relais du moteur de ventilateur dans les systèmes HVAC est un composant électrique utile responsable du contrôle du moteur de souffleur.Ce moteur est utilisé pour circuler l'air - que ce soit pour le chauffage ou le refroidissement - dans le système.Sans le relais, le moteur du ventilateur ne peut pas recevoir les signaux ou la puissance nécessaires pour fonctionner, ce qui rend impossible de réguler le flux d'air.Le flux d'air approprié aide à maintenir le confort intérieur et les performances efficaces du CVC.

Lorsque le thermostat signale le système HVAC pour chauffer ou refroidir, le relais du moteur de souffleur s'active.Il fournit de l'énergie au moteur du ventilateur et régule son fonctionnement, y compris la vitesse.Cela garantit que l'air est diffusé au taux souhaité pour correspondre aux paramètres du système.

Signal et activation: Le thermostat envoie une commande au relais lorsque le chauffage ou le refroidissement est nécessaire.Le relais réagit en dynamisant sa bobine électromagnétique interne.

Transfert d'alimentation vers le moteur: Une fois activé, le relais ferme ses contacts, permettant au courant électrique de s'écouler de la source d'alimentation vers le moteur du ventilateur.

Opération moteur: Le moteur du ventilateur commence à circuler l'air en fonction des besoins du système, garantissant que la température et le débit d'air appropriés sont maintenus.

Désactivation: Lorsque le système ne nécessite plus de chauffage ou de refroidissement, le thermostat envoie un signal pour désactiver le relais.Le relais ouvre ses contacts, coupant la puissance au moteur et arrêtant le flux d'air.

Contrairement aux interrupteurs de base ON / OFF, le relais du moteur de souffleur dans les systèmes HVAC modernes gère souvent la vitesse du moteur.En ajustant dynamiquement la sortie du moteur du ventilateur, le relais garantit que le système fournit la quantité précise de flux d'air nécessaire pour différentes conditions.Ce contrôle améliore l'efficacité énergétique, réduit l'usure sur les composants et maintient des niveaux de confort constants dans toute la maison.

Caractéristiques du relais du moteur de soufflerie

1 et 1 Contrôle sur le flux d'air - Le relais garantit que le moteur du ventilateur ne fonctionne que si nécessaire, en fonction des commandes du thermostat.Cette opération précise conserve l'énergie et empêche une usure inutile sur le moteur.

2 Régulation de la vitesse - En modulant la vitesse du moteur, le relais optimise le flux d'air pour différents scénarios, tels que lorsque seul le refroidissement doux est nécessaire par rapport au refroidissement complet.Cette flexibilité contribue à l'efficacité globale du système HVAC.

3 et 3 Mécanismes de protection intégrés - De nombreux relais de moteur de ventilateur incluent des caractéristiques de protection comme les fusibles ou les disjoncteurs.Ces garanties empêchent les dommages au relais, au moteur et aux autres composants en cas de surcharges électriques ou de défauts.Par exemple: si le système détecte un courant excessif, le fusible soufflera pour briser le circuit, évitant d'autres dommages.

4 Modes de fonctionnement manuel et automatique - Certains relais intègrent un commutateur de remplacement manuel, permettant aux techniciens de faire fonctionner le moteur de soufflerie directement lors des tests ou des diagnostics.En mode automatique, le relais répond aux indices environnementaux et aux signaux de contrôle, garantissant que le système fonctionne de manière transparente sans intervention humaine.

5 Intégration du système - Le relais de moteur de ventilateur ne fonctionne pas isolément;Il fonctionne en tandem avec d'autres composants HVAC, y compris le thermostat, la carte de contrôle et les capteurs.Ensemble, ils forment un système intégré qui s'adapte à la modification des conditions de température et de pression en temps réel.Tout dysfonctionnement du relais peut perturber cet équilibre, entraînant une réduction du flux d'air ou un opération incohérente.

Fonctionnement étape par étape du moteur de soufflerie

Entrée du signal

Le processus commence lorsque le thermostat envoie un signal à la carte de contrôle HVAC.Ce signal spécifie si le chauffage ou le refroidissement est requis et, dans de nombreux systèmes, comprend des instructions pour la vitesse du ventilateur souhaitée.

Activation de la bobine

Lors de la réception du signal, la carte de contrôle envoie de l'énergie à la bobine électromagnétique du relais.La bobine énergique crée un champ magnétique, déclenchant le mécanisme interne du relais.

Fermeture de contact

Le champ magnétique rassemble les contacts du relais, complétant le circuit.Cela permet à l'électricité de passer de la source d'alimentation vers le moteur du ventilateur.

Flux de courant vers le moteur

Le circuit fermé, le courant électrique atteint le moteur du ventilateur, l'activant pour commencer à circuler l'air à la vitesse spécifiée.

Opération de maintien

Tant que le relais reste sous tension, le moteur du ventilateur continue de fonctionner.Le système s'ajuste en continu en fonction des entrées de thermostat pour maintenir le flux d'air et la température optimaux.

Désactivation du signal

Lorsque le thermostat détermine que le chauffage ou le refroidissement n'est plus nécessaire, il envoie un signal d'arrêt au relais.

Désactivation de la bobine et ouverture de contact

La bobine du relais désactive, provoquant l'ouverture de ses contacts.Cela interrompt le flux d'électricité vers le moteur du ventilateur, arrêtant son fonctionnement.

Signes d'un relais de moteur de ventilateur défaillant

Un relais moteur de souffleur défectueux peut avoir un impact significatif sur les performances d'un système CVC.La reconnaissance des symptômes d'un relais défaillant est nécessaire pour identifier et résoudre rapidement le problème.Vous trouverez ci-dessous les signes les plus courants à surveiller:

Fonctionnement de moteur de souffleur erratique

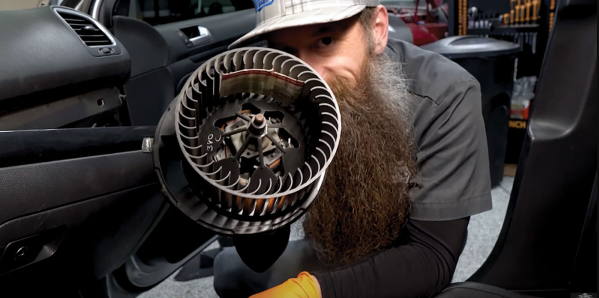

Figure 2. Fonctionnement erratique du moteur de souffleur

L'un des symptômes les plus notables est le comportement moteur de souffleur irrégulier.Le moteur peut faire du vélo de façon imprévisible ou ne pas s'activer en cas de besoin.Ces problèmes peuvent entraîner des fluctuations inégales de flux d'air et de température, ce qui rend difficile le maintien d'un environnement intérieur cohérent.

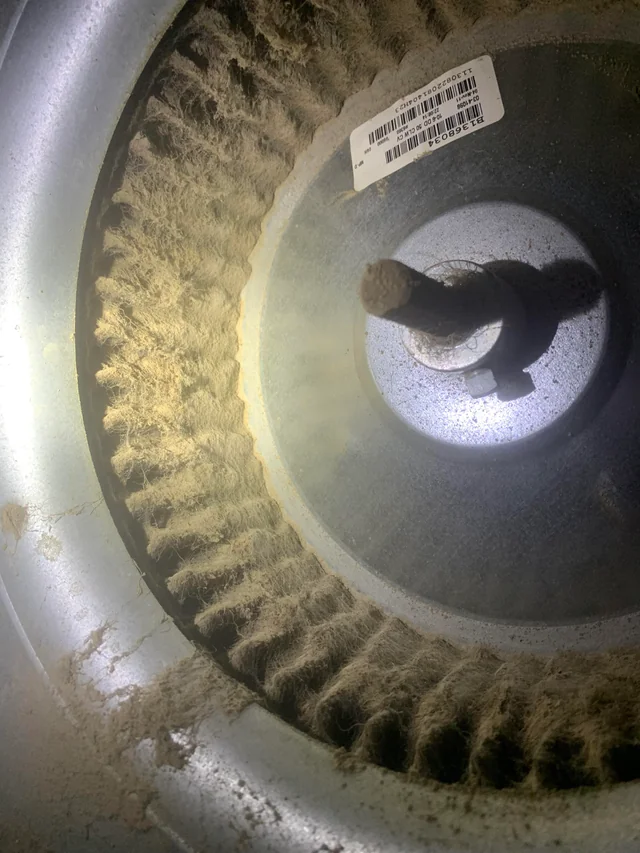

Manque de flux d'air

Figure 3. Manque de flux d'air

Une absence complète de flux d'air des évents est une indication claire de la défaillance du relais.Lorsque le relais ne peut pas engager le moteur du ventilateur, le système perd sa capacité à faire circuler l'air, réduisant considérablement sa capacité de chauffage ou de refroidissement et provoquer un inconfort pour les occupants.

Flow d'air diminué

Dans certains cas, le moteur du ventilateur peut fonctionner mais produit un flux d'air plus faible que prévu.Ce mouvement d'air diminué peut empêcher le système de CVC de maintenir adéquatement la température intérieure souhaitée, conduisant à une efficacité et des performances réduites.

Fonctionnement du moteur de ventilateur continu

Un autre problème courant est le moteur de ventilateur fonctionnant en continu, même lorsqu'il n'est pas nécessaire.Cela se produit lorsque le relais ne désengage pas le moteur, provoquant une circulation d'air inutile.Le fonctionnement prolongé augmente la consommation d'énergie, épuise les composants du système et peut entraîner une surchauffe ou d'autres dommages à long terme.

Dommages physiques visibles

Les dommages physiques au relais lui-même sont souvent un fort indicateur de défaillance électrique.Les signes à rechercher comprennent des marques de brûlure, des composants fondus, des bornes corrodées ou un fusible soufflé dans le boîtier de relais.Ces problèmes signalent généralement de graves problèmes électriques et nécessitent une inspection et une réparation immédiates pour éviter de nouveaux dommages au système.

Facteurs contribuant à la défaillance du relais du moteur du souffleur

La défaillance du relais du moteur de souffleur peut être attribuée à plusieurs facteurs qui compromettent sa durabilité et ses performances au fil du temps.Il s'agit notamment de l'usure naturelle, des problèmes électriques et des conditions environnementales, qui affectent toutes la capacité du relais à fonctionner de manière fiable.

Usure et vieillissement

L'utilisation fréquente et les effets du vieillissement sont les contributeurs les plus courants à l'échec du relais.Au fil du temps, les contacts électriques et les composants internes se dégradent en raison de cycles d'activation répétés, réduisant la fiabilité du relais.À mesure que ces pièces s'usent, le relais devient moins capable de maintenir des connexions électriques cohérentes, conduisant à des performances erratiques ou à une défaillance complète.

Surcharge et défauts électriques

Les surcharges électriques sont un risque substantiel pour relayer la longévité.Lorsqu'elle est exposée à un courant excessif, le relais peut surchauffer, causant des dommages à ses circuits internes et affaiblissant son intégrité structurelle.Les surtensions ou les dysfonctionnements du système déclenchent souvent ces surcharges, poussant le relais au-delà de sa capacité conçue.

Le câblage défectueux ou les connexions lâches exacerbent ces problèmes en perturbant le flux de puissance constant requis pour que le relais fonctionne correctement.Cela peut conduire à des fonctionnalités intermittentes, à un désengagement de relais inattendu ou à une défaillance totale du composant.

Facteurs environnementaux

L'environnement opérationnel du relais joue également un rôle sérieux dans sa durée de vie.Des températures élevées générées par les composants voisines ou les espaces confinés dans les panneaux de contrôle peuvent accélérer la ventilation des pièces internes.Une mauvaise ventilation s'intensifie en outre l'accumulation de chaleur, conduisant à une défaillance prématurée.

La poussière, la saleté et les débris peuvent infiltrer le boîtier de relais, créer une résistance ou obstruer les composants mécaniques.Cette accumulation augmente la friction et perturbe le fonctionnement en douceur.Sans entretien régulier, ces contaminants peuvent s'aggraver, provoquant la détérioration du relais plus rapidement.

Importance de l'entretien

Un entretien de routine est nécessaire pour prolonger la durée de vie d'un relais de moteur de ventilateur.Les inspections régulières aident à identifier les premiers signes d'usure, de surchauffe ou de contamination.Le nettoyage du boîtier du relais et la garantie d'une ventilation appropriée dans la zone environnante peuvent empêcher les facteurs environnementaux de causer des dommages à long terme.

Étapes pour remplacer un relais de moteur de souffleur défectueux

Le remplacement d'un relais de moteur de ventilateur défectueux nécessite une approche systématique et sûre.Vous trouverez ci-dessous des étapes détaillées pour s'assurer que la tâche est terminée efficacement et correctement:

Éteignez la puissance au système CVC

Commencez par déconnecter complètement la puissance au système HVAC pour éliminer tout risque de choc électrique.Il est préférable de le faire en désactivant le disjoncteur qui fournit l'alimentation de l'unité ou en débranchant le système à sa principale source d'alimentation.Vérifiez que le système ne reçoit plus de puissance avant de continuer.

Localisez le relais du moteur de ventilation

Consultez le manuel d'utilisation du système HVAC ou la documentation technique pour trouver le relais du moteur de souffleur.Il est généralement situé dans le panneau de commande électrique ou monté sur la carte de commande du four.Si nécessaire, utilisez un diagramme ou un schéma de technicien pour identifier l'emplacement exact.

Débrancher le câblage du relais

Débranchez soigneusement tous les fils connectés au relais défectueux.Pour assurer un réassemblage approprié, étiquetez chaque fil ou prenez des photos détaillées avant de les retirer.Cette étape empêche les erreurs pendant le processus de reconnexion et garantit que le système fonctionne correctement après le remplacement.

Retirez le relais défectueux

Détachez le relais défectueux en desserrant toutes les vis, clips ou attaches qui le maintiennent en place.Gérer soigneusement le relais pour éviter d'endommager les composants ou le câblage à proximité.Une fois supprimé, mettez l'ancien relais de côté pour l'élimination conformément aux réglementations locales.

Installez le nouveau relais

Positionnez le relais de remplacement au même endroit que l'ancien, en garantissant qu'il s'aligne sur les points de montage.Fixez-le avec les attaches appropriées, telles que des vis ou des clips, pour le maintenir stable pendant le fonctionnement.Reconnectez les fils au nouveau relais, en les correspondant à leurs positions étiquetées ou documentées.Vérifiez que chaque connexion est sécurisée et correctement alignée pour empêcher les défauts électriques ou un fonctionnement inapproprié.

Restaurer la puissance et tester le système

Une fois le nouveau relais installé et câblé correctement, restaurez l'alimentation du système HVAC en faisant remettre le disjoncteur ou en reconnectant l'alimentation.Allumez le système et testez le moteur du ventilateur pour vous assurer qu'il s'active comme prévu.Confirmez que le flux d'air est cohérent et répond aux spécifications de performance du système.

Assurer la sécurité et l'efficacité du système

Observez le système lors de son fonctionnement initial pour vous assurer que le relais fonctionne correctement et que le moteur de souffleur fonctionne comme prévu.Une inspection finale approfondie aide à confirmer que le processus de remplacement a réussi et maintient la sécurité et l'efficacité du système CVC.

Considérations de coûts pour remplacer un relais de moteur de ventilation

Le coût de remplacement d'un relais de moteur de ventilateur dépend de plusieurs facteurs, notamment le type de système (par exemple, véhicule ou CVC), l'emplacement du relais et que vous choisissiez un service professionnel ou une approche de bricolage.Vous trouverez ci-dessous une ventilation des coûts et considérations associés:

Coût du relais lui-même

Le relais de moteur de ventilateur coûte généralement entre 10 $ et 50 $.Le prix varie en fonction de la marque, de la qualité et de la compatibilité avec le système spécifique.Les relais haut de gamme ou ceux conçus pour des systèmes spécialisés peuvent tomber à l'extrémité supérieure de cette gamme.

Coûts de main-d'œuvre professionnels

Si vous optez pour un remplacement professionnel, les coûts de main-d'œuvre varient généralement de 50 $ à 150 $ ou plus.La dépense totale est influencée par des facteurs tels que la complexité de l'accès au relais, le temps nécessaire pour terminer le travail et les taux de main-d'œuvre locaux.Les services professionnels incluent généralement le diagnostic du problème pour confirmer que le relais est défectueux.Suppression du relais défectueux.Installation et test du nouveau relais pour assurer une bonne fonctionnalité.Bien que plus cher, l'installation professionnelle garantit que le travail est effectué correctement et réduit le risque de nouveaux problèmes causés par une mauvaise manipulation.

Remplacement du bricolage

Le remplacement du relais peut économiser sur les coûts de main-d'œuvre, mais il nécessite des connaissances techniques et une attention aux détails.Pour un remplacement de bricolage réussi, identifiez le relais correct de votre système en consultant le manuel du système ou un fournisseur de pièces.Suivez une procédure étape par étape pour déconnecter en toute sécurité l'alimentation, supprimer l'ancien relais et installer le nouveau.Testez soigneusement le système après le remplacement pour vous assurer qu'il fonctionne comme prévu.

Cependant, une mauvaise installation peut entraîner des problèmes supplémentaires, tels que des composants endommagés ou des défaillances récurrentes du système, ce qui pourrait nécessiter des réparations professionnelles plus tard.Le remplacement du bricolage est une option rentable si vous êtes confiant dans vos compétences et que vous avez les outils nécessaires.

Sécuriser des solutions rentables

Pour ceux qui gèrent les systèmes de maintenance des véhicules ou de CVC, il est sage d'obtenir plusieurs devis de techniciens locaux avant de procéder au remplacement professionnel.La comparaison des estimations peut vous aider à trouver un équilibre entre le coût et la fiabilité.De plus, l'utilisation de marques de confiance pour le relais lui-même aide à maintenir les performances du système et à réduire la probabilité d'une défaillance prématurée.

Tester un relais de moteur de ventilation

Le test du relais de moteur de ventilateur est une étape majeure pour assurer le fonctionnement fiable d'un système HVAC.Vous trouverez ci-dessous un guide détaillé et étape par étape pour diagnostiquer efficacement le relais:

Localisez le relais et effectuez une inspection visuelle

Commencez par identifier l'emplacement du relais de moteur de ventilateur.Ces informations se trouvent généralement dans le manuel du système ou un guide de réparation.Les emplacements communs incluent le panneau de commande électrique ou la carte de commande du four dans un système CVC.Une fois situés, inspectez visuellement le relais pour les signes de dommages physiques.Recherchez des marques de brûlures, des composants fondus, des terminaux corrodés ou d'autres défauts visibles.Ce sont des indicateurs forts d'un relais défectueux et peuvent nécessiter un remplacement immédiat avant de nouveaux tests.

Tester la tension et la continuité avec un multimètre

À l'aide d'un multimètre, effectuez les tests suivants pour évaluer la fonctionnalité du relais:

• Vérifiez la tension aux bornes à douille: Avec le système HVAC qui est monté sur et le moteur du ventilateur réglé sur haut, utilisez le multimètre pour sonder les bornes de socket de relais.Vérifiez que la tension correcte atteint le relais.Un manque de tension indique un problème avec l'alimentation ou le système de contrôle.

• Testez le signal de contrôle du relais: Mesurez la tension à la borne du signal de commande pour confirmer que le relais récepte les commandes du système de contrôle HVAC.Si aucune tension n'est détectée, le problème peut se trouver dans le thermostat ou la carte de contrôle, plutôt que le relais lui-même.

• Appliquer la tension de la batterie sur la bobine de relais: Débranchez le relais du système, puis connectez une batterie directement aux bornes de bobine de relais.Écoutez un son de clic distinct, qui indique que les contacts internes changent correctement.

• Vérifier la continuité entre les terminaux de puissance: Bien que le relais soit engagé (sobre sous tension), utilisez le multimètre pour vérifier la continuité entre l'entrée d'alimentation et les bornes de sortie.Un circuit continu confirme que le relais mène l'électricité comme prévu.Si aucune continuité n'est trouvée, le relais ne fonctionne pas correctement.

• Évaluer les résultats et agir: Si l'un des tests ci-dessus révèle des problèmes - tels que aucun son de clic, le manque de tension ou aucune continuité - le relais est probablement défectueux et doit être remplacé.S'assurer que le relais du moteur de souffleur est en état de fonctionnement approprié est nécessaire pour maintenir un flux d'air cohérent et des performances globales de CVC.

Conclusion

Le relais du moteur de souffleur est dominant pour les fonctionnalités du système HVAC, utile pour le confort et l'efficacité.Il ajuste les vitesses du moteur de souffleur en fonction des signaux de thermostat et protège le système avec son fusible intégré.La reconnaissance des symptômes de la défaillance du relais - comme le fonctionnement erratique du moteur ou les arrêts du système - est utilisé pour les réparations en temps opportun.Comprendre les facteurs conduisant à une défaillance du relais, tels que les facteurs de stress environnementaux et électriques, est la clé de la maintenance préventive.Les inspections et les remplacements réguliers garantissent que les systèmes HVAC restent fiables, économes en énergie et rentables.

Questions fréquemment posées [FAQ]

1. Comment diagnostiquez-vous un problème de moteur de ventilateur?

Pour diagnostiquer un problème de moteur de souffleur, commencez par écouter des bruits inhabituels lorsque le moteur fonctionne, comme le cliquetis ou le bourdonnement, ce qui peut indiquer des problèmes mécaniques ou des composants lâches.Vérifiez le moteur pour des signes de surchauffe ou d'odeurs brûlées, ce qui pourrait suggérer des problèmes électriques.Vérifiez l'alimentation et les connexions du moteur du ventilateur pour vous assurer qu'elle reçoit de l'énergie.Si le moteur ne s'active pas, utilisez un multimètre pour tester la continuité et la tension au niveau du câblage du moteur.L'absence de réponse avec une tension appropriée suggère que le moteur lui-même peut être défectueux.

2. Quel commutateur contrôle le moteur du ventilateur?

Le moteur du ventilateur est généralement contrôlé par un interrupteur dans le thermostat.Dans les véhicules, ce contrôle peut également faire partie du sélecteur de vitesse du ventilateur sur le tableau de bord.Pour les systèmes de chauffage, de ventilation et de climatisation (CVC), le thermostat vous permet de régler la température souhaitée et active le moteur de souffleur au besoin pour maintenir cette température.

3. Qu'est-ce qui dit au moteur du ventilateur de s'allumer?

Le moteur du ventilateur est activé par un signal du thermostat dans la plupart des systèmes de chauffage et de refroidissement.Lorsque la température intérieure s'écarte du réglage du thermostat, le thermostat envoie un signal électrique au moteur du ventilateur pour allumer et faire circuler l'air à travers les conduits.Dans les véhicules, la transformation du sélecteur de vitesse du ventilateur envoie un signal directement au moteur de souffleur.

4. Comment savoir si mon commutateur de fin de ventilateur est mauvais?

Pour déterminer si un interrupteur de limite de ventilateur est mauvais, observez si le moteur du ventilateur ne s'éteint pas ou ne s'active pas du tout malgré le fonctionnement du four.Ces symptômes suggèrent souvent un interrupteur de fin de ventilateur défectueux.Vous pouvez également utiliser un multimètre pour tester l'interrupteur pour la continuité;S'il n'y a pas de continuité lorsque l'interrupteur doit être actif, il a probablement besoin de remplacement.

5. Comment réinitialisez-vous un interrupteur de moteur de ventilateur?

Pour réinitialiser un interrupteur de moteur de ventilateur, qui est souvent nécessaire uniquement pour les modèles qui ont un interrupteur de sécurité ou de surcharge intégré, éteignez l'alimentation de l'unité à partir du panneau électrique principal.Localiser le bouton de réinitialisation sur le moteur du ventilateur;Ceci est généralement rouge et trouvé sur le côté du moteur.Appuyez fermement sur le bouton de réinitialisation.Restaurez l'alimentation de l'unité et testez le système en réglant le thermostat pour déclencher le moteur du ventilateur.Chaque étape fournit une approche directe pour répondre aux préoccupations principales généralement associées aux moteurs de souffleurs dans les systèmes ou véhicules HVAC.
