Guide complet pour tester les bobines d'allumage avec un multimètre

La bobine d'allumage est un composant dangereux du moteur de combustion interne, fonctionnant comme un transformateur haute tension qui amplifie le courant de 12 volts de la batterie du véhicule à 20 000 et 40 000 volts.Cette transformation est nécessaire pour alimenter les bougies d'allumage qui allument le mélange d'air dans les chambres de combustion du moteur, permettant au moteur de démarrer et de fonctionner efficacement.Cet article explore les différents types de bobines d'allumage - standard, électronique et sans distributeur - chacun conçu pour des besoins spécifiques de véhicules.Il couvre également les facteurs affectant la durée de vie des bobines, les symptômes de l'échec, les stratégies de maintenance et l'utilisation d'outils de diagnostic pour un dépannage efficace.

Catalogue

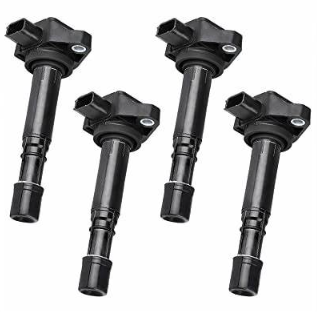

Aperçu de la bobine d'allumage

La bobine d'allumage joue un rôle dangereux dans le moteur de combustion interne, agissant comme un transformateur haute tension.Son objectif principal est d'amplifier le courant de 12 volts de la batterie du véhicule en une tension beaucoup plus élevée - généralement entre 20 000 et 40 000 volts ou plus.Cette puissante charge électrique est ce qui permet aux bougies d'allumage de déclencher le mélange à carburant à air dans les chambres de combustion du moteur.Sans ce processus, le moteur ne démarrerait pas ou ne fonctionnerait pas efficacement.

Les bobines d'allumage sont conçues pour être durables, durcissant souvent jusqu'à 100 000 kilomètres d'utilisation dans des conditions idéales.Cependant, leur durée de vie peut varier considérablement en fonction de facteurs tels que la façon dont le véhicule est conduit, la fréquence à laquelle il est entretenu et l'exposition à des contraintes environnementales telles que des températures extrêmes ou l'humidité.

Chaque bobine d'allumage est connectée à un cylindre spécifique dans le moteur, ainsi que sa bougie d'allumage correspondante.Cette configuration garantit que chaque cylindre reçoit une vague de haute tension avec précision nécessaire pour créer une étincelle.Cette précision est dynamique pour le moteur pour obtenir une efficacité et des performances optimales.Si une bobine d'allumage est fonctionné par dysfonctionnement, elle peut perturber cet équilibre, entraînant des ratés du moteur, une économie de carburant réduite et des émissions plus élevées.

Fonctionnalité et conception des bobines d'allumage

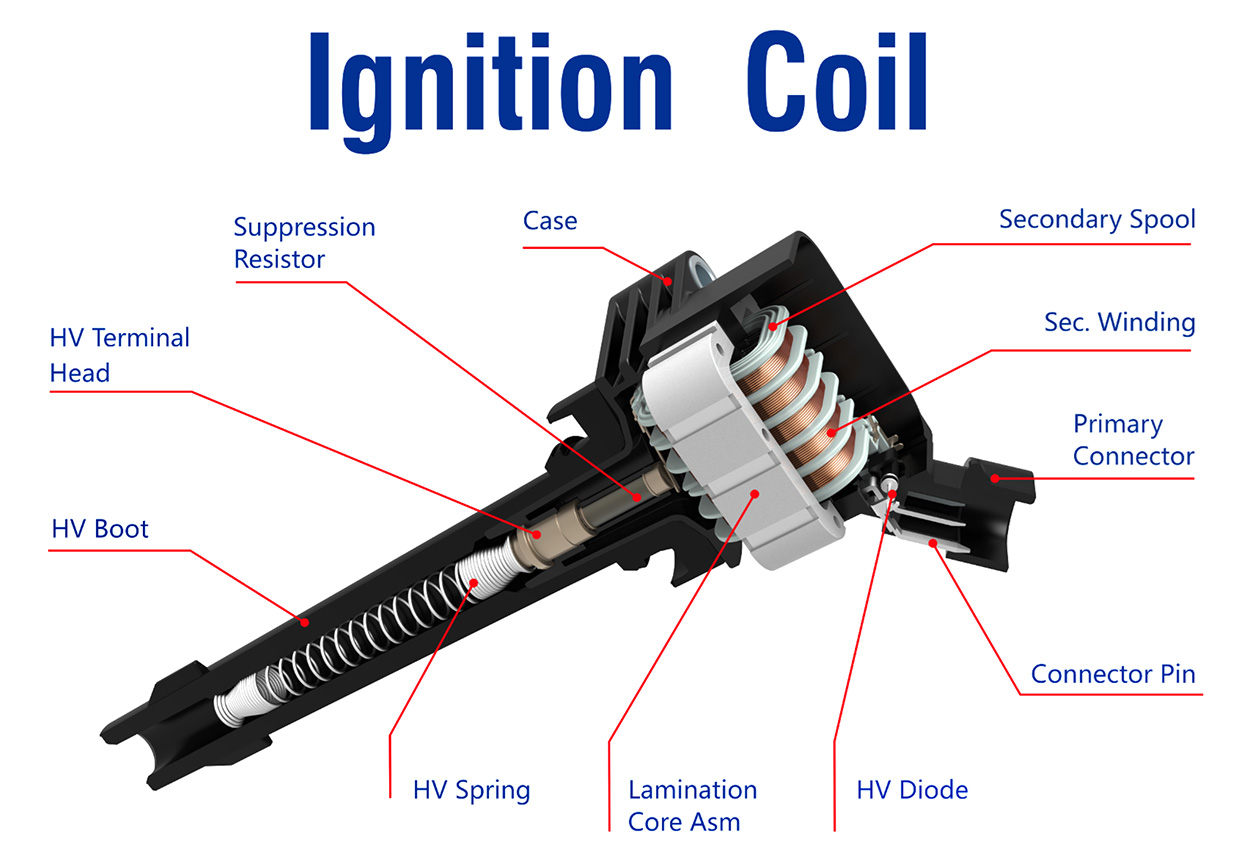

Figure 2. Fonctions de la bobine d'allumage

La bobine d'allumage fonctionne en utilisant l'induction électromagnétique, un principe ultime de l'électromagnétisme.Il est composé de deux composants principaux: la bobine primaire et la bobine secondaire, toutes deux enroulées autour d'un noyau de fer dominant.Chaque pièce est conçue avec des caractéristiques spécifiques pour gérer différents aspects du processus de conversion d'énergie.

Fonctionnement de la bobine primaire

Le processus commence par la bobine primaire, qui est construite à partir de fil plus épais avec moins de tours.Cette conception lui permet de transporter un courant à basse tension fourni par la batterie.Au fur et à mesure que le courant traverse la bobine primaire, il crée un champ magnétique autour du noyau de fer.Ce champ magnétique est la base de la fonctionnalité de la bobine d'allumage.

Lorsque le courant vers la bobine primaire est soudainement coupé - généralement par le système de contrôle d'allumage - le champ magnétique s'effondre presque instantanément.Cet effondrement rapide est l'étape clé qui permet le transfert d'énergie entre les deux bobines.

La bobine secondaire amplifie la tension

À mesure que le champ magnétique s'effondre, il induit une tension dans la bobine secondaire, qui est enroulée avec un fil beaucoup plus fin et a un nombre beaucoup plus élevé de virages par rapport à la bobine primaire.Cette configuration multiplie la tension, ce qui augmente intensément de la faible tension initiale à une plage de 20 000 à 40 000 volts.Cette haute tension est nécessaire pour générer une étincelle à travers l'espace de bougie d'allumage, allumant le mélange d'air dans le moteur.

La capacité de la bobine d'allumage à transformer efficacement l'énergie électrique en sortie à haute tension est grave pour les performances d'un moteur.Il garantit que la bougie d'allumage génère une étincelle forte et cohérente au bon moment, ce qui est nécessaire pour une combustion appropriée.Sans cette fonctionnalité précise, le moteur pourrait ramener un raté, entraînant une réduction de l'efficacité énergétique, de mauvaises performances ou même des dommages au moteur.

Variétés des bobines d'allumage

Les véhicules modernes utilisent trois principaux types de bobines d'allumage: standard, électronique et sans distributeur.Chaque type est conçu pour répondre aux performances spécifiques et aux exigences de haute technologie.

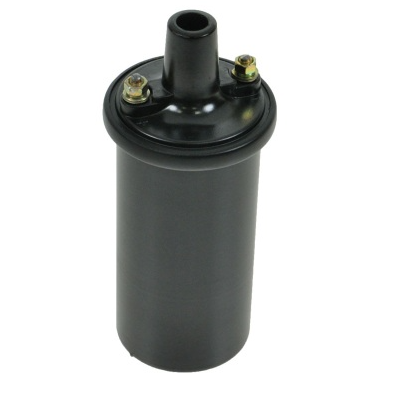

Figure 3. Bobines d'allumage standard

Les bobines d'allumage standard représentent la conception traditionnelle.Dans cette configuration, les enroulements primaires et secondaires sont enroulés directement autour d'un noyau magnétique dominant.La simplicité de cette conception le rend bien adapté aux véhicules plus anciens, où la fonctionnalité de base d'allumage est suffisante pour répondre aux besoins de performance.Bien qu'il soit efficace dans son temps, ce type n'a pas la précision et l'efficacité trouvées dans les conceptions plus modernes.

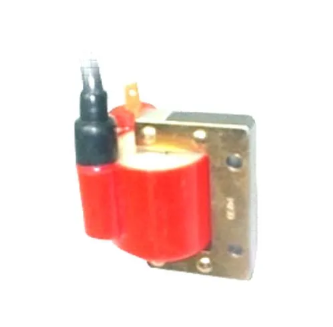

Figure 4. Bobines d'allumage électroniques

Les bobines électroniques d'allumage marquent une évolution notable à partir de conceptions standard.Ces bobines intègrent des interrupteurs électroniques, qui contrôlent la synchronisation et la distribution du courant électrique.En affinant quand et comment l'étincelle est livrée, elles améliorent l'efficacité de la combustion.Cela conduit à un fonctionnement plus lisse du moteur, à une augmentation de la puissance et à une consommation de carburant réduite.Leur précision améliorée en fait un choix populaire dans les véhicules qui nécessitent de meilleures performances que les bobines standard peuvent fournir.

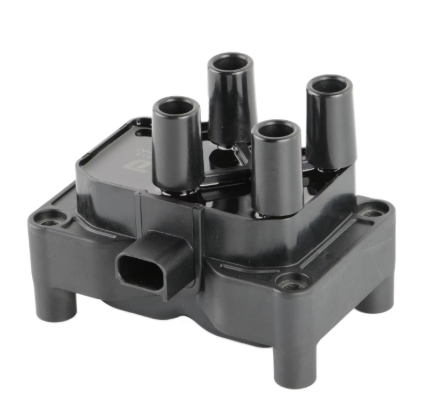

Figure 5. Bobines d'allumage sans distribution

Les bobines d'allumage sans distribution sont le type le plus avancé, en s'appuyant sur des contrôles informatiques sophistiqués au lieu de distributeurs mécaniques.Ces systèmes tirent directement les bougies d'allumage, permettant un contrôle précis sur la synchronisation de l'étincelle pour chaque cylindre.En éliminant le distributeur mécanique, ils réduisent l'usure, améliorent la fiabilité et améliorent la précision du synchronisation d'allumage.Cette conception offre plusieurs avantages, notamment une réponse plus rapide du moteur, des émissions plus faibles et une amélioration de l'efficacité énergétique, ce qui en fait la norme dans la plupart des véhicules modernes.

Durée de vie des bobines d'allumage

La durée de vie des bobines d'allumage dépend de plusieurs facteurs, notamment leur qualité, comment le véhicule est utilisé, l'entretien qu'il reçoit et le type de véhicule.En moyenne, les bobines d'allumage sont conçues pour durer entre 80 000 et 100 000 miles.Cependant, avec des soins appropriés et des conditions favorables, ils peuvent souvent dépasser cette plage.

Facteurs affectant la longévité de la bobine d'allumage

• Qualité de la bobine: Les bobines d'allumage de meilleure qualité, généralement faites avec des matériaux durables et une fabrication précise, sont plus résistantes à l'usure.Investir dans des marques fiables ou des pièces OEM (fabricant d'équipements d'origine) peut considérablement améliorer la durée de vie de la bobine.

• Conditions de fonctionnement du véhicule: Les habitudes de conduite et les facteurs environnementaux jouent un rôle remarquable.Les bobines dans les véhicules fréquemment soumises à des conditions difficiles, telles que des températures extrêmes, une humidité élevée ou un trafic d'arrêt et de go, ont tendance à s'useau plus rapidement.À l'inverse, la conduite plus fluide dans les climats modérés met moins de pression sur le système d'allumage.

Pratiques de maintenance

L'entretien régulier est grave pour assurer la longévité des bobines d'allumage.Les pratiques clés comprennent:

• Remplacement des bougies d'allumage opportun: Les bougies d'allumage usées obligent les bobines à travailler plus dur, conduisant à une usure prématurée.Le remplacement des bougies comme recommandés peut réduire considérablement cette souche.

• Inspections du système: Les vérifications de routine du système d'allumage peuvent aider à identifier les problèmes avant de causer d'autres dommages.Le nettoyage et le test des bobines pendant ces inspections sont des moyens simples d'étendre leur fonctionnalité.

• Adhérer au calendrier de maintenance: Suivant les intervalles de maintenance recommandés par le fabricant de véhicules garantit que tous les composants apparentés fonctionnent efficacement, empêchant un stress inutile sur les bobines d'allumage.

Symptômes d'une bobine d'allumage défaillante

Une bobine d'allumage défaillante peut entraîner une gamme de problèmes notables, dont beaucoup affectent directement les performances et l'efficacité du véhicule.L'identification de ces symptômes précoce peut éviter d'autres dommages et des réparations coûteuses.

Difficulté à démarrer le moteur

L'un des premiers signes d'une bobine d'allumage défaillante est le problème du démarrage du moteur.Cela se produit parce que la bobine n'est pas en mesure de générer la haute tension nécessaire pour créer une forte étincelle pour l'allumage.Au fur et à mesure que la bobine se détériore, elle peut provoquer le démarrage du moteur pendant une période prolongée avant de commencer - ou elle peut ne pas commencer.

Rares de moteur et vibrations notables

Une bobine défaillante peut perturber le processus d'allumage, conduisant à des ratés du moteur.Ce problème devient souvent apparent lorsque le véhicule se ralentit ou accélère.Au ralenti, le moteur peut secouer ou courir de manière inégale, tandis que l'accélération peut se sentir lente ou saccadée.Ces symptômes se produisent parce que la bougie d'allumage ne reçoit pas les étincelles cohérentes à haute tension nécessaires à une combustion lisse.

Augmentation de la consommation de carburant et des émissions plus élevées

Lorsqu'une bobine d'allumage est fonctionné par dysfonctionnement, le processus de combustion du moteur devient moins efficace.La combustion incomplète fait que le moteur utilise plus de carburant que nécessaire, ce qui peut entraîner une baisse notable de l'économie de carburant.Dans le même temps, le véhicule peut libérer des niveaux plus élevés d'hydrocarbures non brûlés et d'autres polluants, contribuant à une augmentation des émissions.S'il n'est pas contrôlé, ce problème peut entraîner l'échec des tests d'émissions du véhicule.

Aborder les dysfonctionnement des bobines d'allumage

La lutte efficace des dysfonctionnements de la bobine d'allumage nécessite une approche étape par étape.L'identification de la cause profonde du problème et la prise de mesures correctives appropriées peuvent restaurer les performances du moteur et éviter d'autres dommages.

Remplacement des bobines d'allumage défectueuses

Si les diagnostics confirment qu'une bobine d'allumage est défectueuse et ne peut pas être réparée, le remplacer est la seule solution.Il est nécessaire de sélectionner une bobine de remplacement qui répond aux spécifications du fabricant pour votre véhicule.L'utilisation du mauvais type de bobine peut entraîner des problèmes de compatibilité ou des performances réduites.

Nettoyage des bobines d'allumage

Les problèmes de performance peuvent parfois être causés par des dépôts de saleté, de crasse ou de carbone qui s'accumulent sur la bobine.Ces dépôts peuvent interférer avec les connexions électriques de la bobine ou perturber son champ magnétique, entraînant des ratés ou des étincelles faibles.Le nettoyage de la bobine soigneusement avec les outils appropriés et les agents de nettoyage peut, dans certains cas, restaurer les fonctionnalités.Cependant, le nettoyage ne doit être effectué que si la bobine est autrement en bon état.

Vérification de la stabilité de l'alimentation électrique

Une alimentation cohérente et stable est dynamique pour le bon fonctionnement des bobines d'allumage.Les fluctuations de tension ou les interruptions dans le système électrique peuvent lutter la bobine, provoquant finalement des ratés ou une efficacité réduite.Le test de l'alimentation des outils de diagnostic garantit que la bobine reçoit la tension correcte.S'attaquer à toutes les irrégularités, comme un alternateur défectueux ou des connexions électriques corrodées, peut éviter d'autres dommages à la bobine.

Inspection des composants connexes

Les dysfonctionnements dans d'autres composants du système d'allumage peuvent imiter les symptômes d'une bobine d'allumage défaillant.Les composants clés à inspecter comprennent:

• Bougies d'allumage: Les bougies d'allumage usées ou endommagées peuvent provoquer le surmenage de la bobine, conduisant à une défaillance prématurée.Les remplacer selon les besoins garantit un allumage fluide.

• Commutateurs d'allumage et câblage: Les commutateurs défectueux ou le câblage endommagé peuvent perturber le fonctionnement de la bobine.La vérification soigneusement de ces composants aide à exclure les problèmes électriques.

En veillant à ce que l'ensemble du système d'allumage fonctionne correctement, vous pouvez éviter les problèmes mal diagnostiqués liés à la bobine et améliorer les performances globales du moteur.

Maintenance préventive pour les systèmes d'allumage

Pour éviter les dysfonctionnements futures de la bobine d'allumage, un entretien régulier est nécessaire:

• Planifier les inspections de routine: Les vérifications périodiques du système d'allumage peuvent détecter les premiers signes d'usure ou de dommages.

• Suivez les directives du fabricant : Adhérer au calendrier de maintenance recommandé par le véhicule permet de prolonger la durée de vie de tous les composants d'allumage.

• Résoudre rapidement les problèmes: Agir sur des symptômes tels que des ratés ou un ralenti brutal peut immédiatement empêcher de petits problèmes de se transformer en réparations majeures.

Outils pour tester une bobine d'allumage

Le test d'une bobine d'allumage nécessite des outils spécifiques pour évaluer ses performances avec précision.Chaque outil sert un objectif distinct, permettant un diagnostic approfondi de problèmes potentiels.

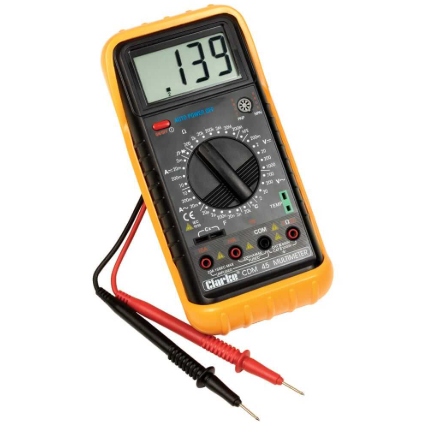

Figure 6. Multimètre

Un multimètre est utile pour mesurer la résistance électrique dans les enroulements de la bobine.En comparant la résistance mesurée aux spécifications du fabricant, vous pouvez identifier si la bobine fonctionne correctement.Tout écart par rapport à la plage recommandée indique un défaut potentiel, comme une rupture des enroulements ou des dommages internes.

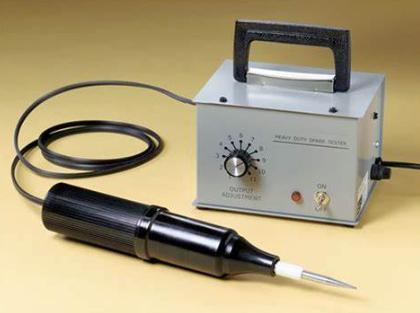

Figure 7. Testeur Spark

Un testeur Spark est utilisé pour vérifier la résistance et la cohérence de l'étincelle produite par la bobine d'allumage.Cet outil aide à déterminer si la bobine offre une tension suffisante pour créer une étincelle solide et fiable.Une étincelle faible ou intermittente suggère que la bobine peut être dégradée ou échouée.

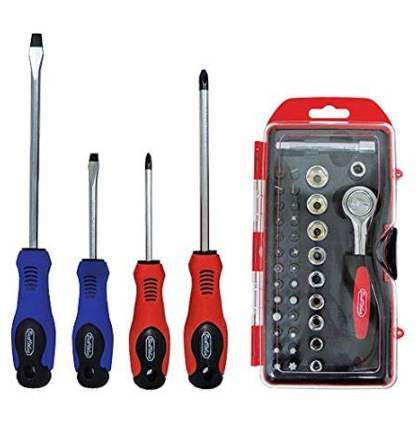

Figure 8. outils de base

Des tournevis, des ensembles de douilles et d'autres outils à main sont nécessaires pour accéder physiquement et retirer la bobine d'allumage.Ces outils vous assurent de détacher la bobine en toute sécurité du moteur pour une inspection ou un remplacement de plus près.

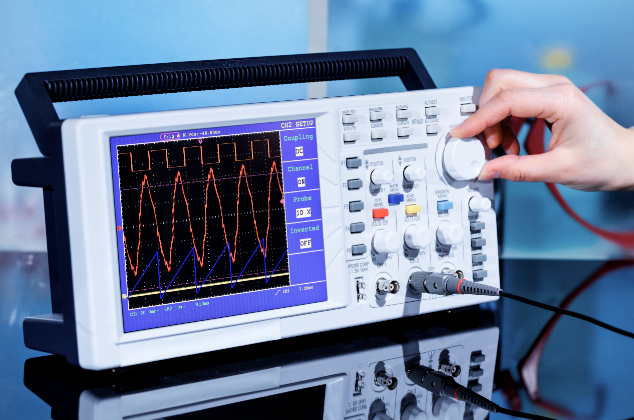

Figure 9. oscilloscope

Pour une analyse plus détaillée, un oscilloscope fournit des données réelles sur la sortie de tension de la bobine.Il affiche la forme d'onde de tension lorsque la bobine fonctionne, vous permettant d'identifier les irrégularités dans les performances.Cet outil est particulièrement utile pour diagnostiquer des problèmes subtils qui peuvent ne pas être évidents avec des méthodes plus simples.

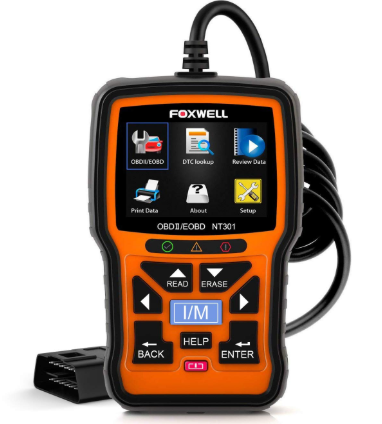

Figure 10. Scanner OBD-II

Un scanner OBD-II se connecte au système de diagnostic embarqué du véhicule pour lire les codes de problème.Ces codes peuvent révéler des problèmes liés à la bobine d'allumage, tels que les ratés ou les défauts électriques, aidant à identifier la cause exacte des problèmes de moteur.

Analyse des coûts du remplacement d'une bobine d'allumage

Le remplacement d'une bobine d'allumage implique plusieurs facteurs liés au coût, notamment le type de bobine, les spécifications du véhicule et la fréquence de remplacement.Comprendre ces éléments peut vous aider à planifier la maintenance plus efficacement.

Fréquence de remplacement

Les bobines d'allumage sont généralement conçues pour durer jusqu'à 100 000 kilomètres (environ 62 000 miles).Cependant, cela peut varier en fonction des conditions de conduite, des habitudes de maintenance et de la qualité de la bobine.Le remplacement des bobines à l'intervalle recommandé aide à maintenir l'efficacité du moteur et à prévenir les pannes inattendues.

Coût d'une bobine d'allumage

Le prix d'une bobine d'allumage unique se situe généralement dans la fourchette de 100 $ à 400 $.Plusieurs facteurs influencent ce coût, comme:

• Qualité de la marque: Les bobines OEM (fabricant d'équipements d'origine) ont tendance à être plus chères mais sont conçues spécifiquement pour le véhicule, garantissant des performances fiables.Les bobines de rechange sont souvent moins chères mais peuvent varier en qualité.

• MALUE ET MODÈLE DE VÉHICULE: Les exigences d'ingénierie de certains véhicules, en particulier les modèles de luxe ou de haute performance, peuvent entraîner des coûts plus élevés.Ces véhicules peuvent nécessiter des bobines spécialisées construites pour répondre aux normes de performance strictes.

Facteurs de coût supplémentaires

• Coûts de main-d'œuvre: Le remplacement d'une bobine d'allumage nécessite une expertise professionnelle, et les frais de main-d'œuvre peuvent varier en fonction de votre emplacement et de la complexité de la conception du véhicule.

• Disponibilité des pièces: Le coût peut augmenter si les pièces de remplacement sont plus difficiles à trouver, en particulier pour les véhicules plus anciens, rares ou importés.

Procédure pour tester une bobine d'allumage

Le test d'une bobine d'allumage nécessite une préparation, les bons outils et une attention particulière aux détails.Suivez ces étapes pour assurer des résultats précis et maintenir la fiabilité des véhicules.

• Prioriser la sécurité : Avant de commencer, assurez-vous que le moteur est éteint pour éliminer le risque de risques électriques.Débranchez le fil à haute tension qui relie la bobine d'allumage à la bougie pour empêcher l'allumage accidentel pendant le test.

• Configuration du multimètre: Préparez votre multimètre pour tester en le faisant passer au réglage de mesure de la résistance (OHMS).Fixez une sonde à la borne d'entrée de la bobine d'allumage et l'autre à un point de terre approprié, comme le bloc moteur ou le cadre du véhicule.Assurez-vous que les connexions sont sécurisées pour les lectures précises.

• Mesurer la résistance: Comparez les lectures de résistance du multimètre avec les valeurs spécifiées dans le manuel de service du véhicule.Une bobine d'allumage saine montrera une résistance dans la plage recommandée.Si la valeur mesurée est trop élevée ou trop faible, elle pourrait indiquer des dommages internes ou des usures.

• Effectuer un test d'étincelles manuelles (si un multimètre n'est pas disponible): Si vous n'avez pas de multimètre, vous pouvez tester les performances de la bobine à l'aide d'un test d'étincelles manuelles pour reconnecter le plomb haute tension à la bobine d'allumage.Utilisez un outil isolé pour maintenir le plomb près d'une surface à la terre, comme le bloc moteur.Essayez de démarrer le moteur.Si vous voyez une étincelle visible sauter de l'outil au sol, la bobine génère une tension suffisante.S'il n'y a pas d'étincelle, la bobine peut être défectueuse et nécessiter un remplacement.

Conclusions

La bobine d'allumage est dynamique pour les performances du moteur, transformant les courants basse tension en hautes tensions requises pour la combustion.La différenciation des bobines standard, électroniques et sans distribution aide à adapter la sélection aux besoins des véhicules, améliorant la sortie du moteur.Reconnaître les symptômes de défaillance et la mise en œuvre de l'entretien régulier peuvent prolonger la durée de vie de la bobine et éviter les réparations coûteuses.L'utilisation d'outils de diagnostic appropriés garantit une maintenance précise, en maintenant le rôle de la bobine d'allumage au besoin pour l'efficacité et la fiabilité automobiles.

Questions fréquemment posées [FAQ]

1. Comment savoir si une bobine d'allumage est mauvaise avec un multimètre?

Tout d'abord, assurez-vous que l'allumage est éteint et déconnectez la bobine du système du véhicule.Définissez votre multimètre sur le paramètre de résistance (OHM).Connectez les maux multimètres aux bornes positives (marquées +) et négatives (marquées -) de la bobine d'allumage.Une lecture normale varie généralement de 0,4 à 2 ohms.Si le multimètre affiche une OL (limite de limite), cela indique un circuit ouvert dans la bobine, ce qui suggère que la bobine est défectueuse.

2. Combien d'ohms une bobine d'allumage devrait-elle avoir?

Les valeurs de résistance pour les bobines d'allumage varient entre les modèles, mais généralement, la résistance à la bobine primaire devrait se situer entre 0,4 et 2 ohms.La résistance aux bobines secondaires varie généralement de 6 000 à 10 000 ohms.Vérifiez le manuel de service du véhicule pour des valeurs spécifiques pertinentes pour votre bobine.

3. Comment vérifier la résistance à la bobine avec un multimètre?

Réglez le multimètre sur le mode de mesure de la résistance.Pour la résistance primaire, attachez les pistes du multimètre aux bornes positives et négatives de la bobine d'allumage.Enregistrez la résistance.Pour la résistance secondaire, connectez les fils à la sortie secondaire de la bobine et au terminal positif de la bobine.Encore une fois, notez la résistance.Toutes les valeurs significativement en dehors des plages attendues indiquent un problème.

4. Comment testez-vous un allumage avec un multimètre?

Pour tester la bobine d'allumage à l'aide d'un multimètre, suivez ces étapes, définissez votre multimètre sur les paramètres de tension ou de résistance.Mesurez la résistance comme indiqué précédemment pour vérifier l'intégrité de la bobine.Pour vérifier la tension, reconnectez la bobine, démarrez le véhicule et utilisez le multimètre pour mesurer la tension au niveau de la batterie pendant que le moteur est éteint.La tension devrait augmenter avec le moteur fonctionnant si la bobine fonctionne correctement.

5. Comment testez-vous manuellement une bobine d'allumage?

Pour un test manuel sans outils sophistiqués, inspectez visuellement la bobine pour les fissures ou les dommages.Reconnectez la bobine, démarrez le véhicule et utilisez un tournevis isolé pour retirer soigneusement la bobine de sa connexion à la bougie d'allumage.Surveillez une étincelle forte et cohérente pour sauter de la bobine au bloc moteur.Une étincelle faible ou incohérente indique souvent une bobine défectueuse.
