Un guide simple pour les prises audio 3,5 mm

La prise audio de 3,5 mm est petite, mais c'est toujours l'un des moyens les plus utiles et les plus familiers de connecter les appareils sonores.Vous le trouverez sur les téléphones, les ordinateurs portables, les haut-parleurs et même les projets audio de bricolage.Il fonctionne rapidement, n'implique pas de paramètres ou de logiciels et donne un son clair immédiatement.Que vous écoutiez de la musique, que vous fassiez quelque chose à la main ou que vous branchiez simplement des écouteurs, ce guide vous aidera à comprendre comment fonctionne la prise 3,5 mm, les types disponibles et comment les gérer dans des configurations courantes.

Catalogue

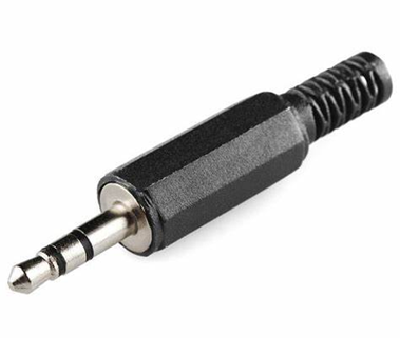

Figure 1. Jack audio de 3,5 mm (mâle)

Bases et histoires de la prise audio

Le Prise audio a été conçu à l'origine à la fin 1800 Pour les tableaux téléphoniques manuels.Sa durabilité et sa connexion mécanique simple l'ont rendu idéal pour des correctifs rapides et reproductibles entre les lignes audio.Malgré des changements massifs dans les systèmes audio et les formats au fil du temps, ce cric reste largement utilisé car il ne fonctionne pas de configuration, pas de pilotes, aucun problème de compatibilité.

Vous et même les utilisateurs occasionnels continuez de compter sur celui-ci car il se connecte instantanément, fournit une transmission analogique stable et échoue rarement sous une utilisation normale.Ce mélange de praticité et de fiabilité lui a permis de survivre à des alternatives numériques plus récentes mais plus complexes dans de nombreuses situations quotidiennes.

Aujourd'hui, le Prise audio de 3,5 mm est devenu le connecteur standard de l'électronique personnelle.Il est intégré aux smartphones, aux ordinateurs portables, aux consoles de jeu et aux lecteurs audio.

Il est facile à utiliser et fonctionne tout de suite.Le branchement des écouteurs ou des haut-parleurs ne prend qu'une seconde, il n'y a pas de couple ou de configuration impliquée.Que vous soyez à votre bureau ou que vous vous déplaciez, la prise permet une sortie audio directe sans s'appuyer sur les interfaces logicielles ou la latence Bluetooth.

Sa taille compacte le rend également idéal pour les systèmes intégrés ou portables, où l'espace est limité mais une sortie audio fiable est requise.

Dans les configurations audio DIY, la prise 3,5 mm est souvent l'interface incontournable.Vous l'utilisez pour des projets audio personnels comme des amplificateurs personnalisés, des radios FM ou des systèmes déclenchés par le son.

Il se connecte facilement aux microcontrôleurs ou aux petites planches avec un matériel minimal.Souder quelques bornes ou utiliser une carte de rupture de base de base est suffisant pour l'intégrer dans un circuit.Il n'y a aucun requis pour des puces ou des protocoles supplémentaires.Cette simplicité le rend accessible aux débutants et rapide pour les utilisateurs expérimentés qui souhaitent un prototypage rapide.

Lors du branchement dans une prise 3,5 mm, les utilisateurs ressentent généralement une légère résistance suivie d'un clic doux lorsque la prise se verrouille en place.Ce petit clic vous indique qu'il est branché à droite, ce qui aide à l'empêcher de se détacher lorsque vous déménagez.

Lors de la configuration de l'équipement audio, en particulier pour l'enregistrement ou les émissions en direct, les gens tournent souvent le bouchon un peu après le brancher pour s'assurer qu'il est bien connecté.La sensation de la prise à quel point elle est serrée et comment elle s'aligne devient quelque chose auquel vous vous habituez au fil du temps.

Pinout de prise 3,5 mm expliqué

PIN N °	Section	Type de signal	Description détaillée	Conseils pratiques
1	Conseil	Canal audio gauche	La pointe est l'avant de la fiche et est la première à établir un contact électrique lorsqu'il est inséré.Il transporte le signal audio gauche, qui est envoyé au haut-parleur gauche ou au écouteur.Ce signal contient généralement des indices audio uniques dans des mélanges stéréo.	Souder le fil du haut-parleur gauche directement à la borne de pointe.Pendant les tests, si le côté gauche est silencieux, vérifiez la continuité entre la pointe du bouchon et ce fil.Il est préférable de confirmer cette broche avant de continuer avec d'autres connexions.
2	Premier anneau	Canal audio droit	Positionné directement derrière la pointe, cet anneau porte le bon signal audio, formant la seconde moitié de la paire stéréo.	Rachetez le fil du canal droit vers cette borne.Utilisez un multimètre pour confirmer la connexion.Si le son manque à droite ou que l'image stéréo se sent inversée, c'est le point de défaut le plus probable.Utilisez des pistes de test stéréo pour confirmer la cartographie des canaux corrects.
3	Deuxième anneau	Terrain (retour audio)	Cette bague se situe entre l'anneau de canal droit et la manche.Il sert de retour au sol pour les canaux audio gauche et droite et empêche le bourdonnement ou la distorsion causée par des références de signal flottantes.	Souder solidement le fil de terre commun à cette borne.Testez toujours pour un chemin à faible résistance vers le terrain principal du système.Un sol instable ou flottant conduit souvent à un audio bourdonnant ou déséquilibré.Ne comptez pas sur l'inspection visuelle - vérifiez avec un compteur avant l'assemblage final.
4	Manche	Entrée de microphone	La manche est la dernière et la plus longue section près de la base du câble.Il transmet le signal de microphone dans les configurations TRRS.Cette broche connecte le micro sur un casque à l'entrée d'enregistrement ou d'appel sur le périphérique hôte.	Identifiez le fil de microphone à partir du casque ou du micro de boom et connectez-le à cette borne.Confirmer la compatibilité des socket (CTIA ou OMTP) avant le câblage final.Si le micro ne fonctionne pas, vérifiez l'alignement et le contact de cette broche.Exécutez un test d'enregistrement vocal pour vérifier que l'audio est reçu correctement.

Variations de prise de 3,5 mm

La prise audio de 3,5 mm est utilisée dans de nombreux écouteurs, microphones et appareils sonores.Il est disponible en trois types principaux en fonction du nombre de pièces métalliques (appelées contacts) sur la prise.Ces contacts sont séparés par des bandes noires et portent des signaux sonores et microphones.

Vous pouvez dire le type Jack en comptant les anneaux noirs:

1 anneau noir = TS (son mono), 2 anneaux noirs = TRS (son stéréo), 3 anneaux noirs = TRRS (son stéréo + micro)

• TS (Tip-Sleeve) - Sound mono uniquement

Il s'agit du type de prise audio le plus simple.Il a deux pièces métalliques:

Conseil - envoie le signal audio

Manche - se connecte au sol

TS Jacks joue le même son dans les deux oreilles, pas des sons gauche et droit séparés.Ils sont utilisés dans des choses comme les câbles de guitare électrique, les anciens systèmes d'enceintes et certains casques d'avion.Parce qu'ils sont simples, ils sont forts et durent longtemps.

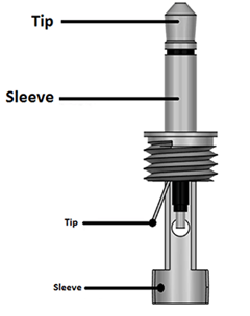

Figure 2. TS (pointe-manche)

• TRS (Tip-Ring-Sheeve) - Sound stéréo uniquement

Ce type a trois pièces métalliques:

Conseil - envoie le son à l'oreille gauche

Anneau - envoie le son à l'oreille droite

Manche - se connecte au sol

Les prises TRS donnent un son stéréo, ce qui signifie qu'ils envoient différents audio vers les oreilles gauche et droite.Cependant, ils ne prennent pas en charge les signaux de microphone.Vous les trouverez généralement dans les écouteurs, les câbles AUX et les appareils comme les haut-parleurs et les lecteurs de musique qui n'ont besoin que de sortie sonore.

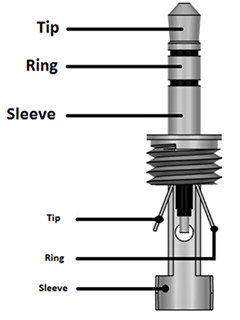

Figure 3. TRS (pointe-ring-temps)

• TRRS (TIP TIP-RING-RING-SEEVE) - Sound stéréo + microphone

Ce type a quatre pièces métalliques:

Conseil - Sound gauche

Premier anneau - bon son

Deuxième anneau - sol

Manche - Microphone

Les prises TRRS sont utilisées à la fois pour l'écoute et la parole car elles prennent en charge le son stéréo et l'entrée de microphone.Vous les verrez dans les casques de smartphone, les écouteurs d'appels vidéo et les écouteurs de jeu où les fonctionnalités audio et vocales sont nécessaires.

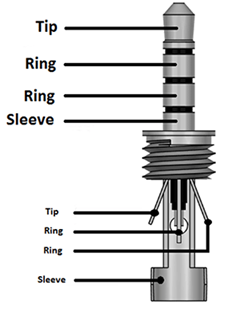

Figure 4. TRRS (TIP-RING-RING-SEEVE)

Toutes les bouchons TRRS ne sont pas câblés de la même manière à l'intérieur.Il existe deux types communs: CTIA, utilisé par la plupart des téléphones modernes, et OMTP, utilisé dans certains appareils plus anciens.Si votre micro ou votre son ne fonctionne pas correctement, cela peut être dû au fait que la prise et l'appareil utilisent différents types.

Si votre micro casque ne fonctionne pas avec un autre appareil, cela peut être dû à cette différence.Pour connecter une prise TRRS dans un projet, soudez les quatre fils (gauche, droite, sol, micro) aux bonnes épingles.Assurez-vous que chaque fil est soigné et ne touche pas les autres.Fermez ensuite le boîtier de la prise pour protéger les fils.

Étapes simples pour utiliser une prise audio

Une prise masculine audio de 3,5 mm est couramment utilisée dans l'électronique de bricolage pour l'entrée et la sortie audio.Que vous le connectez à une carte personnalisée, en faisant un câble pour tester ou en réparation d'un ancien piste audio, le processus repose sur une préparation minutieuse, un soudage précis et un bon assemblage.Chaque étape joue un rôle pour garantir que le Jack fonctionne de manière fiable sans problèmes de connexion.

Exposez les terminaux Jack

Tenez fermement le cric audio et dévissez ou glissez le boîtier en plastique extérieur, selon sa conception.Faites-le lentement pour éviter de se tordre ou de desserrer les épingles intérieures.Une fois le boîtier retiré, mettez-le de côté et examinez le boîtier en métal nu.Vous verrez trois terminaux exposés, ce sont les points de connexion pour les signaux audio et le terrain.

Identifier les points de connexion

Avant de souder quoi que ce soit, déterminez quel terminal correspond à quelle partie de la prise.Ceux-ci sont généralement organisés comme:

• Le terminal le plus proche de la section de pointe est pour le canal audio gauche.

• Le terminal moyen se connecte à l'anneau, qui transporte le signal audio droit.

• La borne la plus longue, généralement connectée à la coquille extérieure, est le sol.

Si vous n'êtes pas sûr, utilisez un multimètre en mode continuité.Touchez une sonde sur la surface métallique de la prise (pointe, anneau ou manche) et l'autre à chaque terminal.Lorsque vous entendez un bip ou voyez une lecture, vous avez trouvé un match.Cela vous permet de souder le fil correct à chaque borne.

Préparer les fils

Choisissez un fil molle et multi-brin qui peut gérer des mouvements fréquents sans claquer.Coupez les fils un peu plus longtemps que ce que vous utiliserez.Cette longueur supplémentaire aide lors de tout assembler.Retirer environ 4 à 5 mm du revêtement en plastique de l'extrémité de chaque fil.Cela montrera juste assez de cuivre pour souder, tout en gardant les choses propres.Si les brins de fil sont lâches, tordez-les étroitement avec vos doigts ou vos pincettes.Les fils tordus vont mieux dans la soudure et aident à les empêcher de toucher d'autres épingles par erreur.

Souder les fils à la prise

Tenez la prise en place à l'aide d'une petite pince ou d'un étau pour qu'il ne bouge pas.Allumez votre fer à souder et laissez-le chauffer.Ensuite, mettez un peu de soudure aux extrémités des fils.

Touchez le fil sur la broche métallique sur la prise et appuyez rapidement sur la pointe du fer à souder dessus.Laissez la soudure fondre et collez le fil en place, puis soulevez le fer.Ne gardez pas la chaleur trop longtemps, ou elle peut endommager les pièces à l'intérieur ou faire fondre le plastique autour des fils.Vérifiez que: chaque joint est brillant et fermement lié.La soudure ne se répand pas sur les bornes ni ne forme des ponts non désirés.Les fils ne se déplacent pas pendant que la soudure se refroidit.

Pour plus de sécurité, faites glisser les petits tubes à chaleur sur chaque fil avant de souder, puis chauffez-les par la suite pour isoler et protéger les joints.

Remonter le boîtier en plastique

Une fois que toutes les connexions sont cool et vérifiées, alignez soigneusement les fils le long du corps de la prise.Faites glisser le boîtier en plastique sur l'assemblage.Assurez-vous qu'aucun fils n'est plié maladroitement ou pressé contre le boîtier en métal.Si le boîtier se visse, serrez-le doucement sans tournoi.

Le contrôle final est tactile tire légèrement sur chaque fil et tordre doucement la prise.Si tout semble solide et que rien ne change, l'assemblage est terminé.Le boîtier agit désormais à la fois comme l'isolation électrique et le soulagement de la contrainte, aidant le cric à résister à une utilisation répétée.

Design 2D Jack 2D

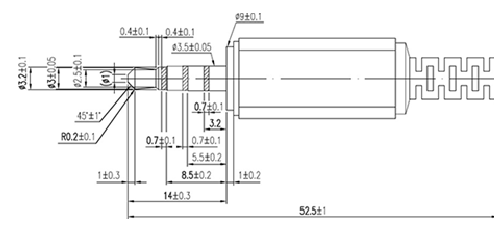

Figure 5. Dessin 2D d'une prise audio de 3,5 mm

Un modèle 2D d'une prise audio de 3,5 mm est un dessin plat qui montre la taille, la forme et la disposition des broches de la prise.Il vous aide à vérifier comment la prise s'adaptera sur un circuit imprimé et à l'intérieur d'un boîtier.Ce modèle est principalement utilisé pendant la phase de conception d'un projet.

Le modèle 2D comprend trois parties.

D'abord, Il montre où chaque goupille de la prise est placée.Ces épingles se connectent à la pointe, à l'anneau et à la manche de la prise.Selon le type de cric, les épingles peuvent passer par la planche (trou à travers) ou s'asseoir sur la surface (montage de surface).

Deuxième, Le dessin donne un espace exact entre les épingles.Ces mesures vous aident à faire correspondre la prise aux trous ou aux pads sur la planche.

Troisième, Le modèle montre la forme complète du corps Jack.Cela permet de s'assurer qu'il y a suffisamment d'espace autour de la prise et qu'il ne touche pas d'autres parties ou le bord du boîtier.

Dans la plupart des programmes de conception de PCB, le modèle 2D fait partie de l'empreinte de Jack.Lorsque vous placez la prise dans la disposition, le modèle vous aide à le faire fonctionner correctement.Il montre où mettre les trous ou les coussinets et combien d'espace pour laisser autour de lui.

Cela garantit également que la prise sera facile à souder et ne bloquera pas ou ne se heurtera pas aux pièces à proximité.

Avant de terminer la disposition, vérifiez le modèle 2D avec la fiche technique de la société qui a fait le cric.Même de petits changements, comme un type de montage différent ou une taille de broche, peuvent causer des problèmes plus tard.

Si votre carte a un espace limité ou un boîtier serré, imprimez le modèle sur papier en taille réelle.Placez la véritable prise sur l'imprimé pour voir si elle s'adapte correctement avant d'envoyer le tableau pour la production.

Même s'il semble simple, le modèle 2D est un outil utile.Il vous aide à placer correctement la prise, à éviter les erreurs et à construire un circuit qui fonctionne bien.L'utilisation du modèle de la bonne manière peut gagner du temps, prévenir les problèmes d'ajustement et améliorer le produit final.

Jack audio de 3,5 mm mâle vs femelle

Fonctionnalité	Prise audio masculine de 3,5 mm	Prise audio féminine de 3,5 mm
Ce que c'est	La partie de la fiche	La partie port ou socket
Forme	Astuce en métal avec anneaux (va dans le port)	Petit trou rond qui accepte le bouchon
Où il est trouvé	À la fin des câbles casque ou AUX	Intégré dans les téléphones, ordinateurs portables, haut-parleurs et autres appareils
Comment il est utilisé	Insérer dans un port assorti	Reçoit la prise masculine
Ce qu'il fait	Envoie le signal audio à un autre appareil	Reçoit le signal audio de la prise masculine

Plaque d'or vs prise régulière de 3,5 mm

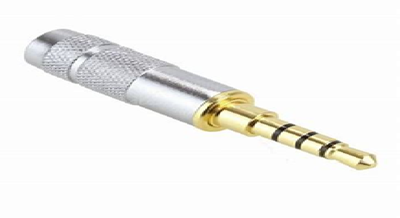

Figure 6. Jacs de 3,5 mm plaqués or

Prises de 3,5 mm plaquées or Avoir un mince revêtement d'or appliqué aux surfaces de contact Les pièces qui touchent physiquement l'intérieur du port audio.Lorsque vous insérez la fiche sur un appareil, la pointe plaquée en or entre en contact direct avec les ressorts internes.Cette couche d'or ne rend pas le son audio meilleur, mais il maintient le point de connexion plus propre et plus stable au fil du temps.

L'or est très résistant à la corrosion et à l'oxydation.Dans une utilisation réelle, cela signifie que même après des insertions répétées, le métal ne se dégrade pas facilement.Vous êtes moins susceptible d'entendre des abandons audio statiques, soudains ou de crépitement lorsque le câble se déplace légèrement.Cela fait une différence notable dans les environnements où les câbles sont souvent branchés et débranchés ou où la poussière et l'humidité sont présentes.

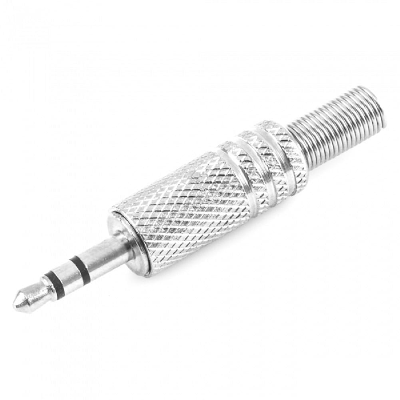

Figure 7. Jacs de 3,5 mm réguliers

En comparaison, prises de 3,5 mm régulières Utilisez généralement le nickel ou le placage chromé.Ces matériaux conduisent tout aussi bien au début, et le signal audio sonne de la même manière lorsque tout est nouveau.Mais après des semaines ou des mois d'utilisation, les points de contact peuvent commencer à porter.Les huiles d'humidité ou de doigt peuvent provoquer une oxydation de la surface, ce qui peut interférer avec la connexion électrique.Au fil du temps, cela peut entraîner des problèmes sonores occasionnels, surtout si le bouchon n'est pas assis fermement.

Dans les configurations quotidiennes, comme utiliser un téléphone dans la voiture ou un ordinateur portable sur un bureau, les prises régulières peuvent bien fonctionner.Mais dans des situations où les câbles sont fréquemment déplacés, transportés ou exposés à une manipulation rugueuse, les prises plaquées or se maintiennent mieux.Ils restent propres plus longtemps, se connectent de manière plus cohérente et sont moins susceptibles d'avoir besoin de nettoyage ou de remplacement.

Alors que les deux types fonctionnent de la même manière à un niveau de base, le placage en or offre une meilleure fiabilité à long terme.C’est pourquoi il est couramment utilisé dans les câbles ou l’équipement haut de gamme construits pour une utilisation fréquente.

Conclusion

Même avec toute la technologie sans fil qui nous entoure, la prise 3,5 mm fait toujours bien le travail.Il est facile à utiliser, fonctionne sur de nombreux appareils et est idéal à la fois pour les configurations audio simples et les projets de bricolage pratiques.Connaître la différence entre les bouchons TS, TRS et TRRS et quand utiliser chacun vous aide à éviter les problèmes sonores et à obtenir de meilleurs résultats.Que vous soyez soudé aux fils, que vous changeiez de câbles ou que vous recherchiez un moyen fiable de jouer audio, ce connecteur continue d'être un choix simple et intelligent.

Questions fréquemment posées [FAQ]

1. Une prise de 3,5 mm peut-elle transporter des signaux audio et vidéo?

Non, les prises de 3,5 mm standard sont conçues uniquement pour l'audio.Certaines prises spéciales (comme celles des caméscopes ou des adaptateurs AV) peuvent se ressembler mais sont câblées pour transporter également une vidéo.Celles-ci sont rares et non utilisées dans la plupart des appareils.

2. Y a-t-il une différence entre les prises de casque et les prises en ligne?

Oui.Les prises de casque envoient un audio amplifié destiné à l'écoute directe.Les prises en ligne envoient des signaux audio de niveau inférieur conçus pour la connexion à des amplificateurs externes ou à des haut-parleurs alimentés.Les écouteurs de branchement dans une ligne de ligne peuvent entraîner un volume très faible.

3. Les séparateurs audio 3,5 mm réduisent-ils la qualité sonore?

La plupart des séparateurs n'affectent pas la qualité pour l'écoute occasionnelle.Cependant, lorsque vous divisez un signal en deux sorties, le volume peut baisser légèrement.Pour les configurations audio de haute qualité, utilisez des séparateurs avec des amplificateurs intégrés pour maintenir la force du signal.

4. Puis-je convertir une sortie stéréo de 3,5 mm en mono?

Oui, mais vous avez besoin d'un adaptateur stéréo-mono approprié.Un séparateur de base ne combinera pas les canaux correctement et peut court-circuiter la sortie.Utilisez un adaptateur conçu pour combiner en toute sécurité les canaux gauche et droit.

5. Puis-je utiliser une prise 3,5 mm pour connecter deux microphones?

Pas directement.La plupart des entrées de micro 3,5 mm sont conçues pour un microphone mono.La connexion de deux micros sans mélangeur ou adaptateur Y approprié peut provoquer des interférences ou de faibles niveaux sonores.

6. Une prise de 3,5 mm fonctionnera-t-elle dans un port de 2,5 mm?

Non, ça ne va pas.Un port de 2,5 mm est plus petit.Si vous avez besoin de connecter une prise de 3,5 mm à un port de 2,5 mm, vous aurez besoin d'un adaptateur de taille.Faites toujours correspondre la taille de la fiche et du port exactement pour éviter d'endommager le connecteur.

7. Pourquoi certains appareils détectent-ils les écouteurs mais aucun son ne sort?

Cela peut se produire en raison de la saleté dans la prise, d'un câble cassé ou d'une norme TRRS dépareillée (comme CTIA vs OMTP).Essayez de nettoyer la prise, de vérifier le câble ou d'utiliser un adaptateur pour correspondre au câblage.

8. Le sans fil et l'audio 3,5 mm sont-ils les mêmes en qualité sonore?

Pas toujours.L'audio de 3,5 mm est analogique et ne reposait pas sur la compression du signal, donc il donne généralement un son plus propre et plus rapide sans retard.Le sans fil (comme Bluetooth) peut ajouter de la compression ou du retard, bien que l'engrenage sans fil haut de gamme rétrécit cet écart.
