7404 Guide complet des circuits intégrés (CI)

L'onduleur 7404, ou onduleur hexadécimal, contient six onduleurs distincts.Chaque onduleur peut modifier un signal logique élevé en logique faible et vice versa.Cela le rend très polyvalent et utile pour de nombreuses applications, des portes logiques simples aux circuits numériques complexes.C'est un élément clé de la série 7400 et joue un rôle important dans la construction et la mise en œuvre de divers circuits numériques.

Catalogue

Figure 1: 7404 Circuit intégré (IC)

7404 Description du circuit intégré

Le 7404, également connu sous le nom de 7404 HEX, est membre de la série 7400 et fonctionne comme un onduleur hexagonal.

L'onduleur hexadécimal 7404 est un composant fondamental dans la série 7400 de circuits intégrés TTL.Il est largement reconnu dans l'électronique numérique pour sa capacité à inverser les signaux d'entrée.

Le CI contient six onduleurs indépendants, chacun avec une entrée et une sortie.Il fonctionne dans une plage de tension d'alimentation de 5 volts et peut gérer un courant maximal de 40 milliampères.Cela le rend adapté à de nombreuses applications en raison de sa flexibilité.Le 7404 est disponible dans différents packages, y compris les packages DIP largement utilisés (double en ligne) et les packages SOIC compacts (petit circuit intégré de contour).

Figure 2: 7404 Description du circuit intégré

L'adaptabilité de l'onduleur hexadécimal 7404 permet d'être utilisé dans un large éventail d'applications.Il se trouve couramment dans les circuits logiques de base, les générateurs d'impulsions et les onduleurs de puissance.Sa fiabilité et sa faible consommation d'énergie sont particulièrement bénéfiques pour les dispositifs alimentés par batterie.

L'onduleur hexagonal 7404 est noté pour sa simplicité et sa facilité d'utilisation.Il suit un épingle standard et fonctionne de manière transparente avec une seule alimentation 5V.Cela rend simple à s'intégrer dans divers circuits, que ce soit pour les prototypes de planche à pain ou les projets électroniques de bricolage.

Spécifications de tension et de courant: le CI fonctionne dans une plage d'alimentation de 5 volts et peut gérer jusqu'à 40 milliampères de courant.

Configuration de la broche: le 7404 a une configuration de broche standard facile à comprendre et à implémenter.La broche 1 est l'entrée du premier onduleur, et la broche 2 est sa sortie.Ce modèle se répète pour les onduleurs restants.La broche 7 est le sol et la broche 14 est le VCC (alimentation).

Types de colis: Disponible dans les packages DIP et SOIC, le 7404 peut répondre à divers besoins de conception, des projets de planche à pain à grande échelle aux circuits imprimés compacts.

7404 Spécifications de l'onduleur hexagonal

Le 7404 IC IC HEX a plusieurs spécifications clés qui sont importantes pour son utilisation dans diverses applications électroniques.Voici les spécifications détaillées:

Le 7404 IC peut produire un courant maximal de 8 mA.Cette limite garantit que le CI peut entraîner efficacement les charges TTL standard.

Le CI fonctionne dans une plage de tension d'alimentation de 4,75 V à 5,25 V.Cette plage est optimale pour la plupart des circuits logiques TTL, offrant des performances fiables dans cette fenêtre de tension.

Le 7404 IC est conçu pour fonctionner dans une plage de température de 0 ° C à 70 ° C.Cette gamme le rend adapté à la plupart des environnements intérieurs et des configurations électroniques typiques.

La tension d'alimentation maximale que CI peut résister est de 7V.Garder la tension d'alimentation dans cette limite évitera les dommages au CI.

Le CI a un temps de montée maximum de 15 et un temps de chute maximal de 15. Ces temps indiquent la rapidité avec laquelle la sortie peut changer les états, ce qui est important pour les circuits numériques à grande vitesse.

Le type de sortie du 7404 IC est TTL (logique de transistor-transistor).Cela garantit la compatibilité avec d'autres composants et circuits TTL.

Le 7404 IC est sans plomb, conforme aux normes et réglementations environnementales modernes.

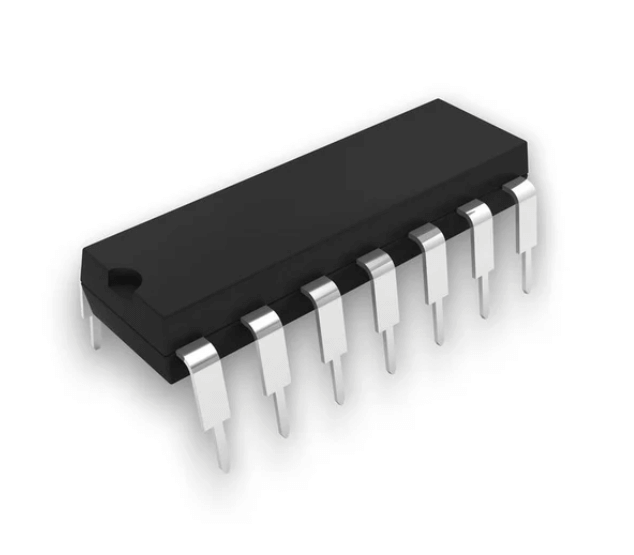

Figure 3: 7404 Spécifications de l'onduleur hexagonal IC

7404 Table de vérité IC

La table de vérité pour l'onduleur hexagonal 7404 montre comment les états d'entrée et de sortie sont liés pour chacun de ses six onduleurs.Un onduleur, également connu sous le nom de porte non, produit une sortie qui est l'opposé de son entrée.

Lorsque l'entrée (a) est 0, la sortie (y) est 1.

Lorsque l'entrée (a) est 1, la sortie (y) est 0.

Ce modèle est cohérent sur les six onduleurs dans le 7404 IC.Voici une ventilation plus détaillée:

Entrée (a) = 0: Lorsque vous appliquez un signal faible (0) à l'entrée, l'onduleur sortira un signal élevé (1).

Entrée (a) = 1: Lorsque vous appliquez un signal élevé (1) à l'entrée, l'onduleur sortira un signal faible (0).

Lorsque vous travaillez avec le 7404 IC, vous pouvez vous attendre à ce que chaque onduleur suive systématiquement cette relation d'entrée-sortie.

Par exemple, si vous construisez un simple circuit logique et devez inverser un signal, vous connectez votre signal d'entrée à l'un des onduleurs du 7404. En observant le tableau de vérité, vous pouvez prédire la sortie: un faible résultat d'entréedans une sortie élevée et une entrée élevée entraîne une sortie faible.Ce comportement prévisible facilite le dépannage et l'affiner la conception de votre circuit.

7404 Circuit intégré

Le 7404 IC a des notes maximales spécifiques qui ne doivent pas être dépassées pour assurer un bon fonctionnement et éviter les dommages.Voici les notes détaillées:

La tension d'alimentation maximale pour le 7404 IC est de 7V.Lors de la conception de votre circuit, assurez-vous que la tension d'alimentation ne dépasse pas cette limite pour éviter d'endommager le CI.

La tension d'entrée maximale pour le 7404 IC est de 5,5 V.Cela signifie que tout signal appliqué aux broches d'entrée ne doit pas dépasser cette tension.

Le CI est conçu pour fonctionner dans une plage de température de 0 ° C à + 70 ° C.Cette gamme convient à la plupart des environnements intérieurs et des applications électroniques standard.

Pour le stockage, le 7404 IC peut résister à des températures allant de -65 ° C à + 150 ° C.Assurez-vous que le CI est stocké dans cette plage pour maintenir sa fonctionnalité lorsqu'il n'est pas utilisé.

7404 Pinout

Le 7404 IC, également connu sous le nom de 7404 HEX, a une configuration de broche simple et intuitive.Il comprend six onduleurs indépendants, chacun avec une broche d'entrée et de sortie désignée.

Descriptions de broches

1A (entrée): connectez cette broche au signal d'entrée pour le premier onduleur.

1Y (sortie): Cette broche fournit la sortie du premier onduleur.

2A (entrée): connectez cette broche au signal d'entrée pour le deuxième onduleur.

2y (sortie): Cette broche fournit la sortie du deuxième onduleur.

3A (entrée): connectez cette broche au signal d'entrée pour le troisième onduleur.

3Y (sortie): Cette broche fournit la sortie du troisième onduleur.

GND (terre): connectez cette broche à la référence au sol du circuit.

4y (sortie): Cette broche fournit la sortie du quatrième onduleur.

4a (entrée): connectez cette broche au signal d'entrée pour le quatrième onduleur.

5y (sortie): Cette broche fournit la sortie du cinquième onduleur.

5A (entrée): connectez cette broche au signal d'entrée pour le cinquième onduleur.

6Y (sortie): Cette broche fournit la sortie du sixième onduleur.

6a (entrée): connectez cette broche au signal d'entrée pour le sixième onduleur.

VCC (tension d'alimentation): connectez cette broche à la tension d'alimentation positive (généralement + 5V).

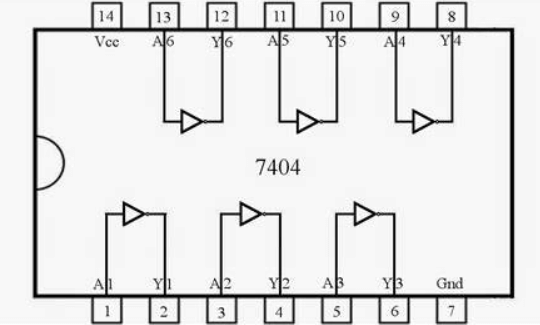

Figure 4: Descriptions de broches

Étapes pratiques pour utiliser le 7404 IC

Alimentation: commencez par connecter la broche 14 (VCC) à l'alimentation de tension positive, généralement + 5V et PIN 7 (GND) au sol de votre circuit.

Connexions d'entrée: Connectez les signaux d'entrée aux broches d'entrée respectives (1A, 2A, 3A, 4A, 5A, 6A) en fonction de la conception de votre circuit.

Connexions de sortie: utilisez les broches de sortie (1y, 2y, 3y, 4y, 5y, 6y) pour obtenir les signaux inversés de votre application.

Test et validation: Après avoir établi toutes les connexions, alimentez le circuit et utilisez un multimètre ou un oscilloscope pour vérifier les signaux d'entrée et de sortie, en assurant un bon fonctionnement de chaque onduleur.

7404 Caractéristiques du circuit intégré

Le 7404 IC contient six onduleurs hexadécimaux indépendants dans un seul package, fournissant plusieurs onduleurs dans une puce.Cette intégration est utile pour les conceptions nécessitant plusieurs onduleurs.

Figure 5: 7404 Circuit intégré

Interface directe avec CMOS, NMOS et TTL

Les sorties du 7404 sont compatibles avec diverses familles logiques, telles que CMOS, NMOS et TTL.Cela le rend polyvalent pour l'intégration dans différents types de circuits sans problèmes de compatibilité.

Le CI peut fonctionner sur une large plage de tension, ce qui lui permet de s'adapter à divers niveaux de tension dans ses limites spécifiées.Cette flexibilité aide à concevoir des circuits qui pourraient nécessiter différentes alimentations.

Le 7404 est conçu pour fonctionner de manière fiable dans un large éventail de conditions de fonctionnement.Il maintient la stabilité et la fonctionnalité dans divers environnements, garantissant des performances cohérentes.

Le 7404 est considéré comme obsolète et est marqué comme «non recommandé pour les nouveaux designs».Cela signifie qu'il est conseillé d'utiliser des alternatives plus modernes pour de nouveaux projets.

Pour les nouveaux designs, la variante 74LS04 est recommandée.Le 74LS04 appartient à la série Schottky (LS) à faible puissance, qui offre une meilleure consommation d'énergie et des performances par rapport au 7404 standard.

Intégration: Lorsque vous travaillez sur une conception nécessitant plusieurs onduleurs, le 7404 peut être un choix compact et efficace en raison de ses six onduleurs intégrés.

Compatibilité: assurez-vous que les niveaux de logique dans votre circuit correspondent à ceux pris en charge par les sorties 7404, ce qui en fait un bon ajustement pour les environnements CMOS, NMOS et TTL.

Gestion de la tension: vérifiez les exigences de tension de votre circuit et confirmez qu'elles se situent dans la plage de fonctionnement de 7404 pour assurer une fonctionnalité appropriée.

Considérations environnementales: Concevez votre circuit pour fonctionner dans les conditions environnementales soutenues par le 7404 pour éviter l'instabilité.

Décisions de conception: Pour les nouveaux projets, préférez le 74LS04 pour tirer parti de son efficacité et des performances électriques améliorées, sauf si vous avez des raisons spécifiques d'utiliser le 7404.

Fonction de 7404 IC

Le 7404 IC est conçu pour fonctionner comme une porte non, inversant principalement les signaux d'entrée.

Le 7404 IC contient six portes indépendantes, également appelées onduleurs.Chaque onduleur effectue une inversion logique sur son signal d'entrée.

Chaque onduleur dans le 7404 IC produit le complément logique de son entrée.Si l'entrée est élevée (1), la sortie sera faible (0).Inversement, si l'entrée est faible (0), la sortie sera élevée (1).

La porte NON est un composant fondamental dans les circuits logiques numériques.Il sert de bloc de construction pour créer des opérations logiques plus complexes et est un élément fondamental de la conception de divers systèmes électroniques.

Le 7404 IC intègre six onduleurs indépendants dans un package.Chaque onduleur fonctionne séparément, permettant de réaliser plusieurs tâches d'inversion simultanément dans une seule unité.

Le 7404 IC est une porte non polyvalente qui fournit une inversion logique pour jusqu'à six signaux différents.Sa conception simple et sa large gamme d'utilisations en font un composant clé de l'électronique numérique, facilitant la construction d'une variété de fonctions logiques et de circuits.

Figure 6: Fonction de 7404 IC

Applications de l'onduleur hexagonal 7404

L'onduleur hexadécimal 7404 est fréquemment utilisé pour créer des portes logiques comme le nand et ni les portes.En combinant plusieurs onduleurs, des opérations logiques plus complexes peuvent être construites.

Dans un circuit d'oscillateur, un onduleur hexagonal 7404 génère une forme d'onde périodique.Sa fonction d'inversion de signal est utilisée pour créer une sortie oscillante, qui aide à la génération d'horloge et à la synthèse de fréquence.

Dans les circuits d'alimentation, le 7404 gère et contrôle les signaux.Sa fonction d'inversion logique aide à maintenir des conditions d'alimentation stables.

L'onduleur hexagonal 7404 est utilisé dans les circuits de pilote LED pour contrôler et conduire les LED.Il inverse les signaux pour gérer efficacement la commutation des LED.

L'électronique grand public et d'autres appareils utilisent souvent le 7404 pour diverses tâches de contrôle et de traitement du signal en raison de ses capacités d'inversion logiques.

Dans les applications de mémoire et de stockage, les 7404 assiste dans le conditionnement et le contrôle du signal, aidant les processus de stockage et de récupération numériques.

L'onduleur HEX 7404 est appliqué sur des PC et des cahiers pour le traitement logique du signal, l'interfaçage et les fonctions de contrôle.

Sa conception simple et sa large compatibilité rendent le 7404 adapté à de nombreuses applications électroniques numériques, fournissant une inversion logique nécessaire.

Dans les dispositifs de réseautage, le 7404 est utilisé pour le conditionnement du signal, le traitement de la logique et l'interfaçage dans les systèmes de communication numérique.

L'onduleur HEX 7404 fait partie intégrante de la conception du système numérique, de la prise en charge des opérations logiques, du conditionnement du signal et des fonctions de contrôle.

Figure 7: Applications de l'onduleur hexagonal 7404

Avantages et inconvénients de l'onduleur hexadécimal 7404

Avantages

Faible consommation d'énergie: l'onduleur hexadécimal 7404 utilise une puissance minimale, ce qui le rend efficace pour diverses applications.

Immunité à bruit élevé: cet onduleur filtre efficacement le bruit électrique, garantissant des performances stables.

Facile à utiliser: sa conception et ses fonctionnalités simples le rendent simple à intégrer dans les circuits.

Faible coût: le 7404 est abordable, ce qui est bénéfique pour les projets soucieux du budget.

Désavantages

Courant de sortie limité: l'onduleur hexadécimal 7404 ne peut pas entraîner des charges à courant élevé, restreignant son utilisation dans certaines applications.

Plage de tension limitée: il fonctionne dans une plage de tension étroite, limitant sa flexibilité dans différents environnements.

Pas adapté aux applications à grande vitesse: le 7404 n'est pas conçu pour les opérations à grande vitesse, ce qui le rend inapproprié pour les tâches critiques.

7404 équivalents

L'IC 7404, qui fait partie de la série 74xxx, a plusieurs équivalents et remplacements qui remplissent des fonctions similaires.Deux alternatives courantes sont le CD7404 et le 74LS14.

Le CD7404 est un équivalent fonctionnel du 7404, avec six onduleurs indépendants.Il est généralement compatible avec des circuits conçus pour le 7404. Vous pouvez souvent l'utiliser comme remplacement direct sans modifier la disposition du circuit.

Le 74LS14 sert également d'équivalent au 7404, mais il comprend six onduleurs avec des entrées de déclenchement Schmitt.Ces entrées de schmitt-déclencheur offrent une meilleure immunité de bruit, ce qui peut être bénéfique dans certaines applications par rapport à la norme 7404.

Compatibilité des broches: assurez-vous que le CI de remplacement a la même configuration de broches que le 7404 pour éviter les complications pendant l'installation.

Tension et notes de courant: vérifiez que le CI de remplacement peut gérer les exigences de tension et de courant de votre circuit spécifique.

Caractéristiques supplémentaires: Selon votre application, des fonctionnalités supplémentaires telles que les entrées Schmitt Trigger dans le 74LS14 peuvent offrir des avantages, tels que l'amélioration de l'immunité du bruit.

Conclusion

Le circuit intégré 7404 est un composant fiable et essentiel de l'électronique numérique.Il sert d'outil fondamental pour les concepteurs de circuits et les amateurs d'électronique.Cette fiche technique a couvert des aspects cruciaux du 7404 IC, y compris son épingle, son diagramme de broches et sa table de vérité, fournissant une compréhension claire de son fonctionnement.Malgré les progrès technologiques, le 7404 IC reste pertinent et largement utilisé dans divers circuits numériques.

Questions fréquemment posées [FAQ]

1. Quel est l'équivalent IC de 7404?

IC 7404 appartient à la série 74xxx, et ses modèles équivalents incluent CD7404 et 74LS14.Le CD7404 est fonctionnellement le même que 7404, les deux sont des onduleurs à six voies, c'est-à-dire qu'ils contiennent six onduleurs indépendants.

2. Combien de personnes non des portes peuvent être inscrites dans les 7404 spectacles en termes de détails PIN?

Il n'y a 6 pas de portes dans la puce 7404, et chacune pas de porte occupe une entrée et une broche de sortie.La broche n ° 14 est l'alimentation (VCC), et la broche n ° 7 est le fil de terre (terre).Ces broches de sortie peuvent être connectées directement aux circuits CMOS, NMOS et TTL.Le 7404 prend en charge une large gamme de conditions de fonctionnement et une grande plage de tension de fonctionnement.

3. Quelle est la différence entre 7414 et 7404?

7414 et 7404 ne sont pas tous les deux des puces de grille, mais l'entrée de 7414 a un déclencheur Schmitt, qui peut fournir une entrée de signal plus stable et prévenir l'interférence du bruit;tandis que le 7404 a une entrée directe ordinaire.

4. Quels ICS sont utilisés pour NAND et Ni Gates?

7400 IC (portes NAND): Ce package contient 4 portes NAND, chaque porte a 2 broches d'entrée et 1 broche de sortie.Ce n'est que lorsque toutes les entrées sont élevées en même temps, la sortie est bas.

7402 IC (ni portes): Ce package contient également 4 portes.Chaque porte a également 2 broches d'entrée et 1 broche de sortie.Lorsqu'une entrée est de haut niveau, la sortie est bas.
